Gối Đỡ Trục Dòng UCPA

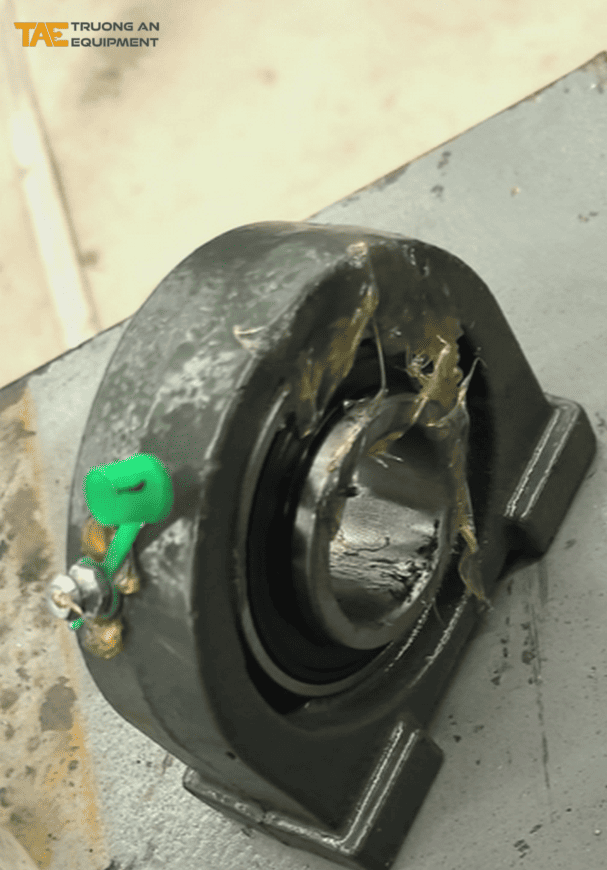

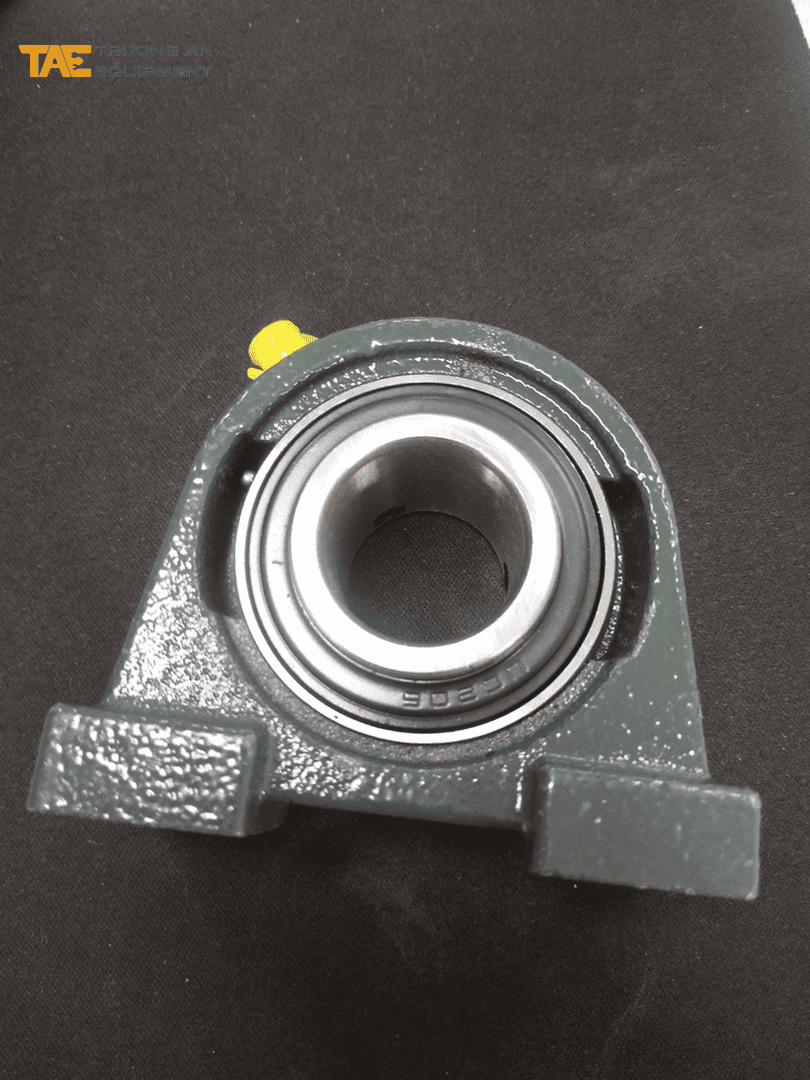

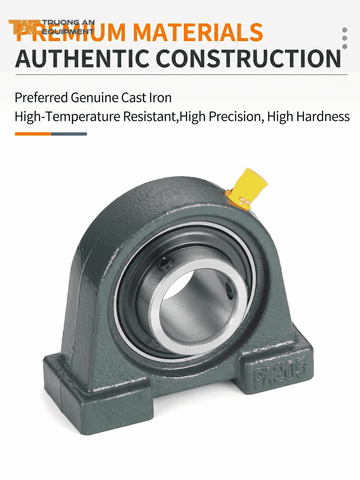

Gối đỡ chân đế hẹp lỗ ren UCPA (Tapped-Base Pillow Block Bearing) là biến thể đặc biệt của dòng bệ đỡ trục, được thiết kế với phần chân đế thu gọn tối đa và tích hợp sẵn 2 lỗ ren mù (tapped holes) ở mặt dưới. Cấu tạo cụm gối bao gồm vỏ gang đúc nguyên khối (mã PA) và lõi bi cầu tự lựa (mã UC) có vít cấy.

Khác với dòng UCP thông thường phải xỏ bu-lông từ trên xuống xuyên qua phần tai gối, UCPA được gá lắp bằng cách bắt bu-lông ngược từ dưới mặt bệ máy lên. Thiết kế cắt giảm hoàn toàn phần tai chìa ra 2 bên giúp UCPA trở thành giải pháp hoàn hảo để lắp đặt trong các không gian cực kỳ chật hẹp, nơi các linh kiện cơ khí được bố trí sát nhau.

Lưu ý chọn nhanh: Để chọn đúng mã gối UCPA, bạn cần đo đường kính ngõng trục thực tế và tra cứu cột Shaft Diam. trong bảng. Chú ý bước ren của lỗ ở chân đế để chuẩn bị bu-lông bắt gá phù hợp. Ví dụ: Trục phi 20mm dùng cụm UCPA 204.

Ứng dụng phổ biến của gối đỡ UCPA

Dòng UCPA 200 (Normal Duty) được tối ưu hóa cho các hệ thống máy móc có thiết kế module nhỏ gọn, linh kiện dày đặc:

• Băng tải mini & Băng chuyền lắp ráp: Đỡ trục rulo ở những viền sườn băng tải rất hẹp, nơi không đủ diện tích để đặt chân gối UCP.
• Máy đóng gói & In ấn: Gá lắp các trục con lăn lô cuốn san sát nhau trong dây chuyền sản xuất bao bì, nhãn mác.
• Thiết bị dệt may: Sử dụng trong các cơ cấu máy dệt, máy chải sợi có không gian lắp đặt bị giới hạn nghiêm ngặt.
• Máy thực phẩm & Dược phẩm: Dành cho các bệ máy yêu cầu bề mặt trơn nhẵn phía trên, giấu toàn bộ bu-lông bắt gá xuống gầm để dễ dàng vệ sinh, tránh đọng bẩn.

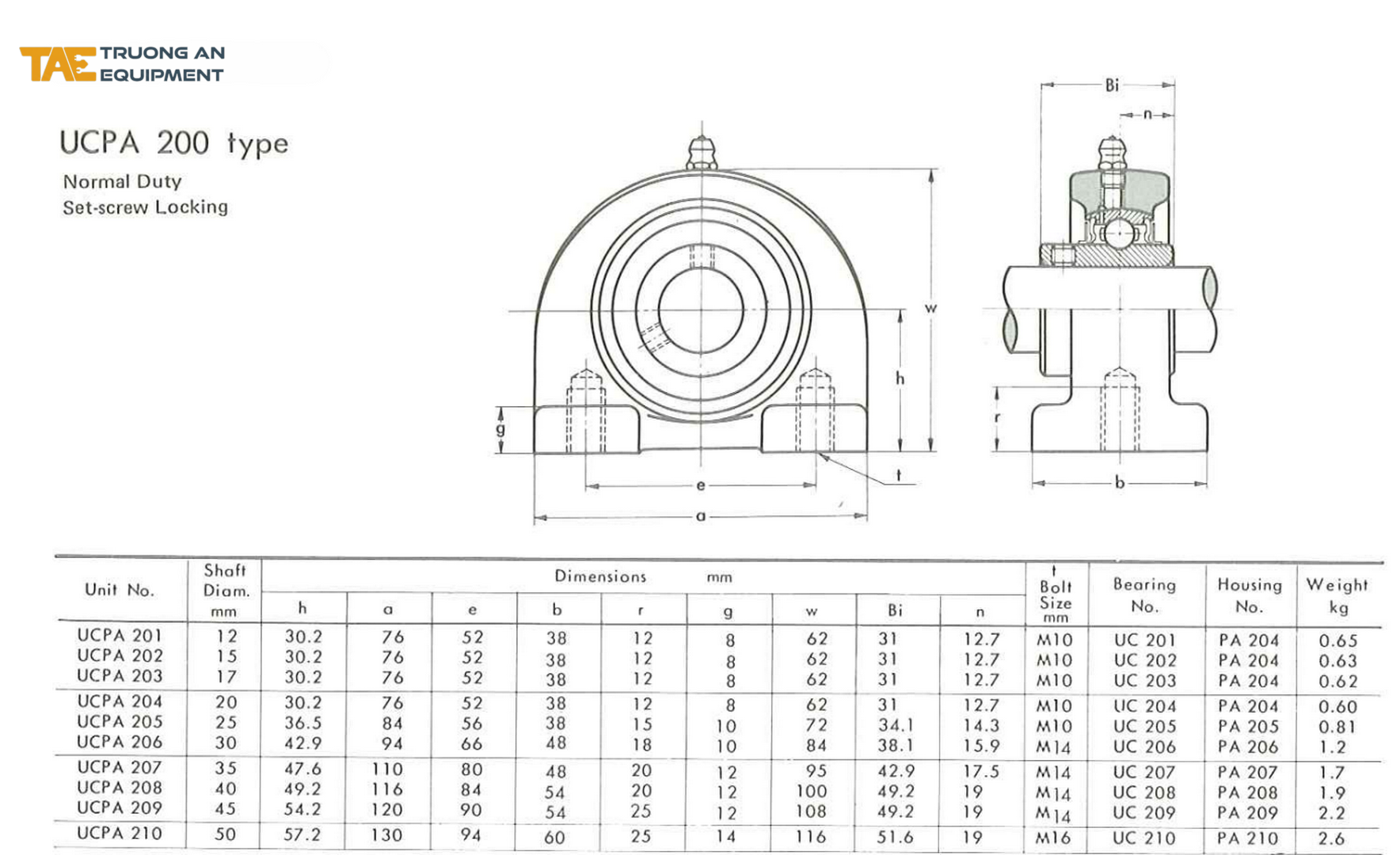

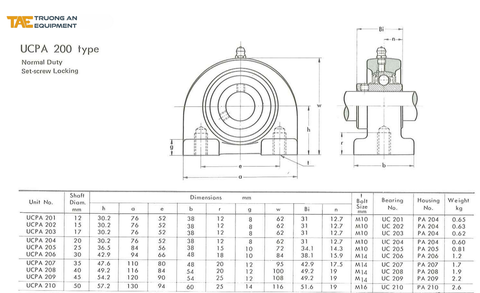

Thông số kích thước gối đỡ UCPA 200

Khi khoan lỗ trên bệ máy, người thiết kế phải xác định chính xác khoảng cách tâm 2 lỗ ren (e) và quy cách ren (chiều sâu ren và hệ ren) để chọn bu-lông. Vui lòng tham khảo bảng thông số kỹ thuật bên dưới để thiết kế dung sai chuẩn xác:

Hướng dẫn gá lắp gối UCPA vào bệ máy

• Đoạn bu-lông chính xác: Vì lỗ trên gối PA là lỗ ren mù (không xuyên thủng), bu-lông gá từ dưới bệ máy lên không được quá dài (sẽ đụng đáy lỗ ren khiến gối không ép chặt vào bệ) và không được quá ngắn (dễ tuôn ren khi chịu lực). Công thức tính: Chiều dài bu-lông = Độ dày bệ máy + Chiều sâu lỗ ren hiệu dụng.
• Lấy dấu và khoan tâm chuẩn: Khoan lỗ xỏ bu-lông trên bệ máy phải cực kỳ đồng tâm với khoảng cách (e). Do bắt vít từ dưới lên, bạn sẽ rất khó thao tác căn chỉnh xê dịch nếu khoan lỗ bị lệch tâm.
• Chống xoay trục: Đặt ngõng trục vào lõi bi UC, sau đó dùng lục giác siết đều tay 2 vít cấy (set-screw) trên vành khuyên hở để khóa cứng cụm trục.
• Bôi trơn định kỳ: Sử dụng vú mỡ trên đỉnh vỏ gối để bơm mỡ bảo dưỡng, đảm bảo các viên bi lăn luôn được làm mát và duy trì lớp màng chống mài mòn.

Câu hỏi thường gặp

1. Gối đỡ UCPA khác gì so với gối đỡ UCP?

Khác biệt lớn nhất là diện tích chiếm chỗ và cách bắt bu-lông. UCP có 2 tai chìa ra 2 bên với lỗ xuyên thủng, bắt vít từ trên xuống. Trong khi đó, UCPA cắt bỏ hoàn toàn 2 tai này, bề ngang bằng đúng đường kính vỏ bi và có lỗ ren mù ở dưới đáy, bắt bu-lông ngược từ dưới lên.

2. Nếu ren dưới đáy gối UCPA bị tuôn thì tôi có sửa được không?

Nếu ren bằng gang đúc bị tuôn do siết quá lực hoặc dùng sai bước ren bu-lông, bạn rất khó phục hồi lại độ chịu tải như ban đầu. Giải pháp tạm thời là taro cấy ren giả (helicoils) lớn hơn 1 size, tuy nhiên để đảm bảo an toàn cho máy vận hành, bạn nên thay vỏ gang (mã PA) mới.

TAE chuyên cung cấp các mã gối đỡ cơ khí đa dạng, đáp ứng độ bền bỉ cao và phù hợp với mọi thiết kế truyền động của doanh nghiệp. Liên hệ ngay TAE để được tư vấn thêm chi tiết.
