Gối Đỡ Thanh Trượt Tròn SK – SK8 đến SK60

Gối Đỡ Thanh Trượt Tròn SK

Gối đỡ thanh trượt tròn SK, còn gọi là gối đỡ trục tròn SK, được sử dụng để cố định hai đầu thanh trượt tròn SC lên khung máy, mặt bàn hoặc tấm đế.

Thân gối được chế tạo từ hợp kim nhôm, thiết kế dạng rãnh kẹp và sử dụng bulông siết để giữ trục. Cấu tạo này giúp lắp đặt thanh trượt nhanh chóng mà không cần khoan lỗ hoặc gia công ren tại đầu trục.

Gối SK là chi tiết cố định đầu trục, không phải con trượt và không di chuyển trên thanh dẫn hướng. Trong cách lắp phổ biến, mỗi thanh trượt sử dụng hai gối SK tại hai đầu.

Đặc điểm sản phẩm

• Thân gối bằng hợp kim nhôm, trọng lượng nhẹ và dễ lắp đặt.
• Thiết kế rãnh kẹp giúp cố định trục bằng bulông siết.
• Không yêu cầu gia công ren hoặc khoan lỗ tại đầu thanh trượt.
• Có hai vị trí bắt bulông để cố định gối xuống mặt đế.
• Phù hợp với thanh trượt tròn SC có đường kính tương ứng.
• Đầy đủ kích thước từ SK8 đến SK60.

Thông số kỹ thuật

Model và đường kính trục tương thích

Số nằm sau ký hiệu SK thể hiện đường kính lỗ giữ trục. Ví dụ: SK20 sử dụng với thanh trượt tròn Ø20 mm.

Sản phẩm và phụ kiện sử dụng chung

• Thanh trượt tròn SC có đường kính tương ứng.
• Con trượt dạng khối SCS…UU hoặc SCS…LUU.
• Bạc đạn trượt tròn LM…UU hoặc LM…LUU.
• Tấm đế, bàn trượt và bulông lắp đặt.

Gối SK không chứa vòng bi nên không sử dụng thay cho gối đỡ vít me BK, BF, FK hoặc FF. Trong hệ dẫn hướng hai thanh song song, cách lắp phổ biến là sử dụng bốn gối SK, mỗi thanh hai gối.

Ứng dụng

• Cố định thanh dẫn hướng cho máy CNC mini, máy khắc và máy laser.
• Lắp ráp bàn trượt, module tuyến tính và cơ cấu cấp phôi.
• Sử dụng trong máy in 3D và thiết bị tự động hóa.
• Làm gối giữ trục cho đồ gá, máy đóng gói và máy phân loại.
• Chế tạo các cơ cấu chuyển động tuyến tính dùng bạc trượt tròn.

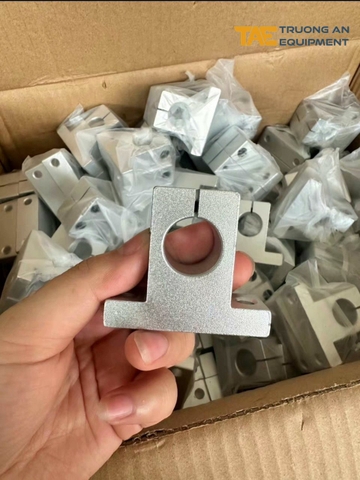

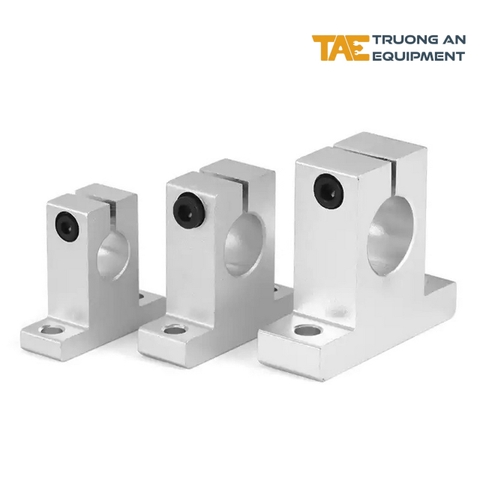

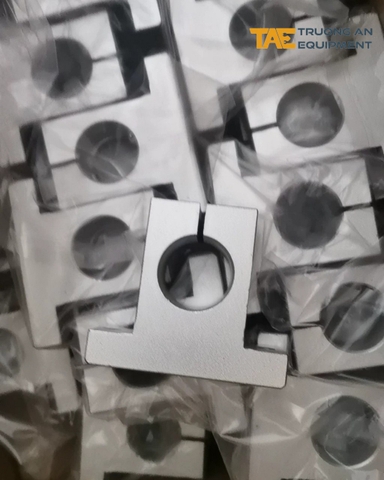

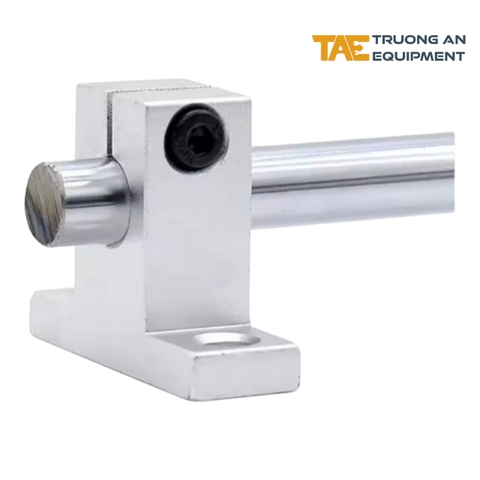

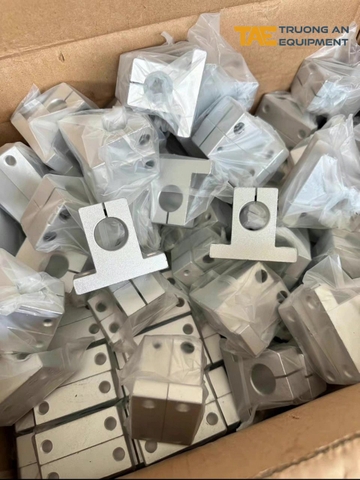

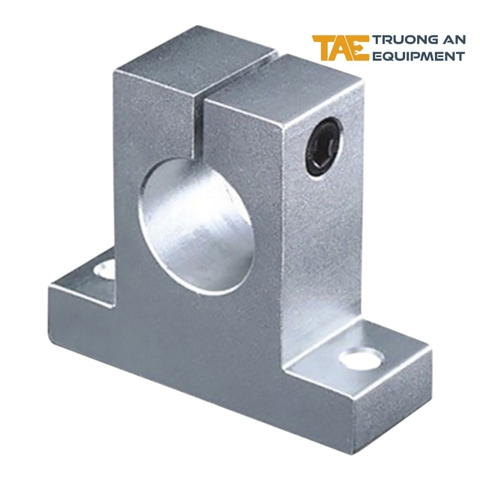

Hình ảnh thực tế sản phẩm
