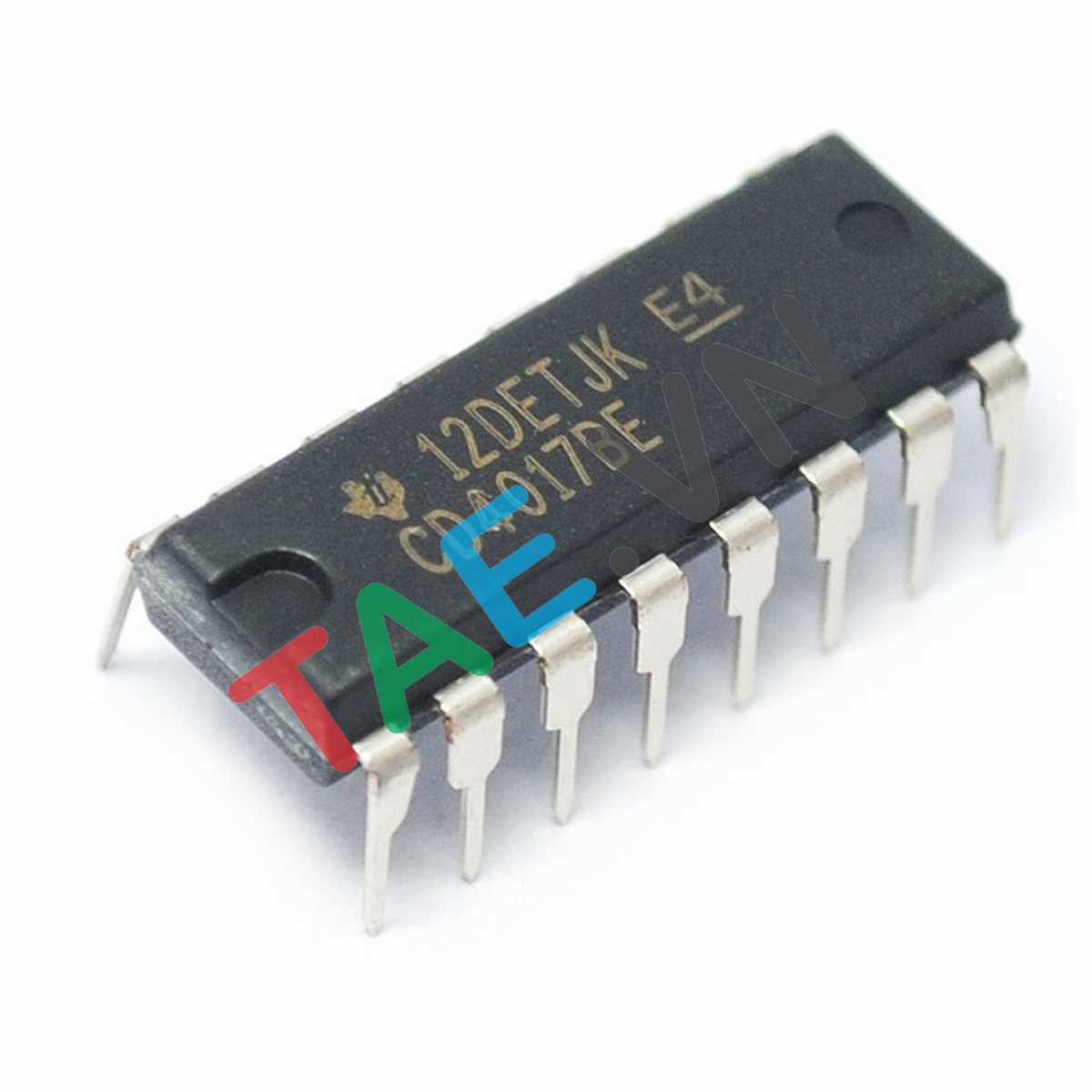

IC CD4017BE là sản phẩm linh kiện điện tử. IC đếm thập phân 4017 có 10 ngõ ra ở mức cao, đây là một IC chia tần rất hay với hệ số chia tần từ 2 tới 10. Sản phẩm thường được dùng trong các mạch đếm đơn giản, mạch điều khiển hiệu ứng led quảng cáo..vvv



Thông số kỹ thuật IC CD4017BE



- Điện áp: 3 - 15VDC

- Số chân: 16 chân

- Kiểu chân: Cắm (DIP)

- Số ngõ ra: 10 ngõ ra riêng biệt tuần tự là 3 , 2, 4, 7, 10, 1, 5, 6, 9, 11

- 1 số chân khác:

Chân số 16 là chân nguồn Vcc
Chân số 8 là chân nối mass
Chân số 12 là chân chia hệ 5
Chân số 14 là ngõ vào xung CLOCK
Chân số 13 là chân ENABLE
Chân số 15 là chân RESET

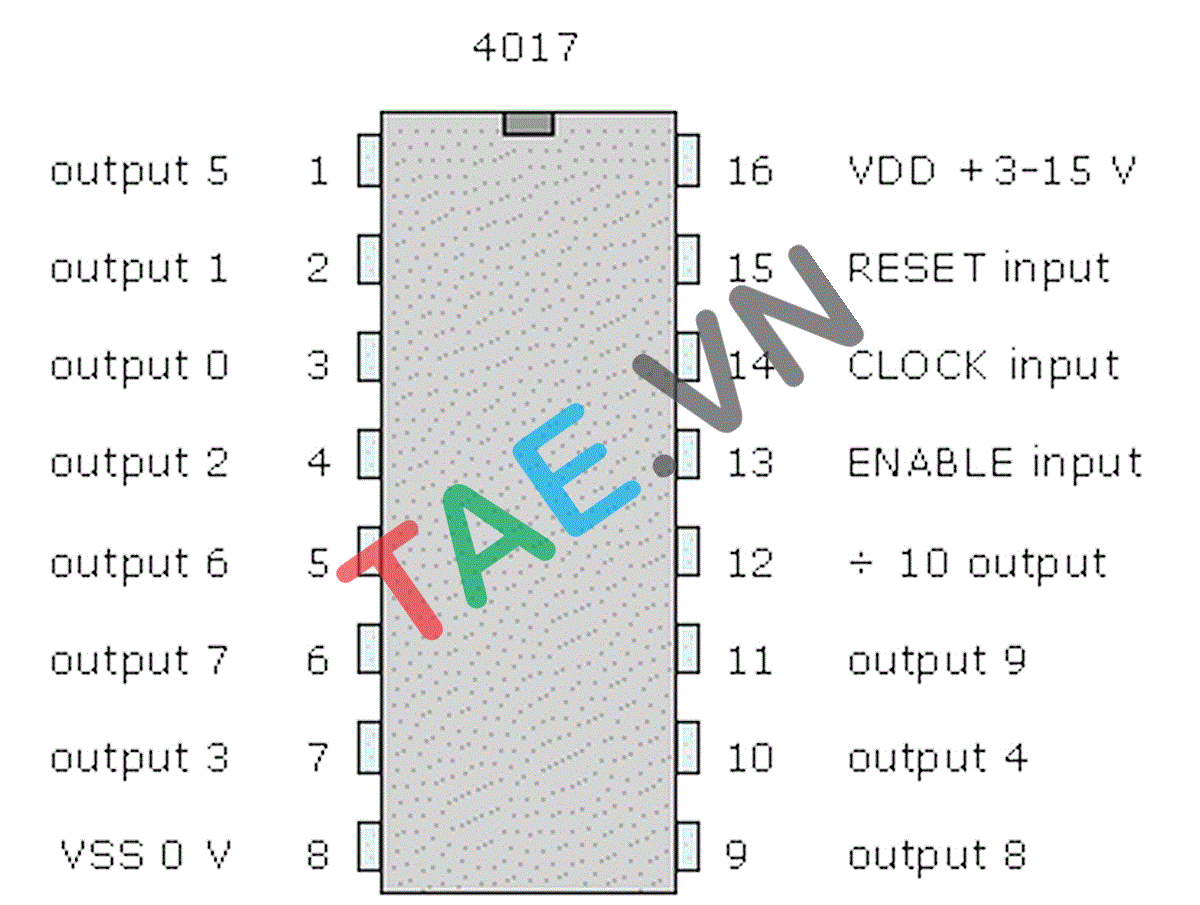

Sơ đồ nối dây
