IC Ổn Áp 78xx Giá Rẻ Tại Tp hcm – TAE SHOP

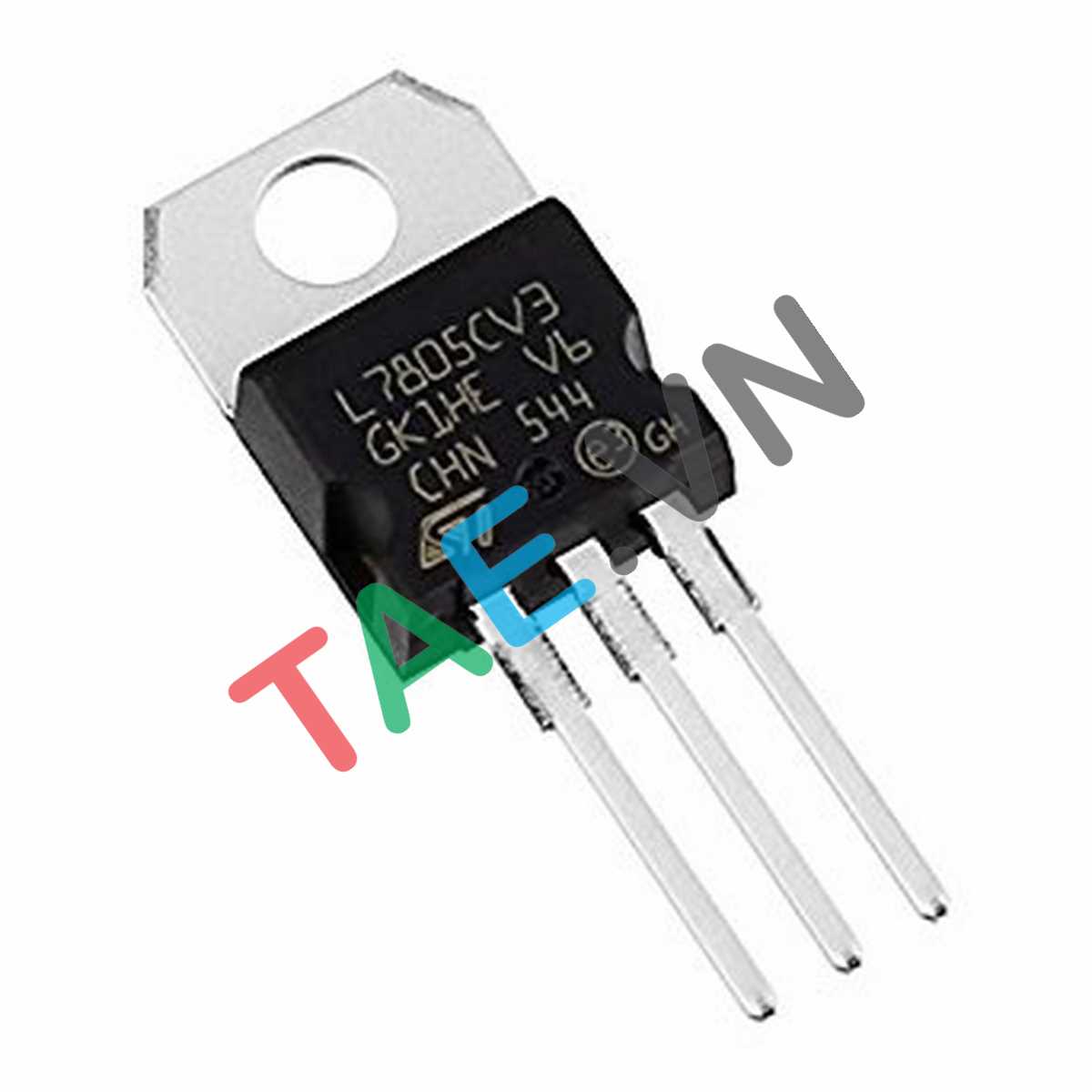

IC Ổn Áp 78xx

Tình trạng: Hết hàng
6.000₫
Loại


IC Ổn Áp 78xx là loại dòng IC dùng để ổn định điện áp dương đầu ra, với điều kiện đầu vào luôn luôn > đầu ra 3V. Nếu cấp nhỏ hơn có thể dẫn đến hỏng IC. Tùy loại IC 78xx mà nó ổn áp đầu ra là bao nhiêu. Ví dụ : 7806 – 7809…

Thông số kỹ thuật IC Ổn Áp 78xx



+ Những IC Ổn Áp họ 78xx:

LA7805 IC ổn áp 5V
LA7806 IC ổn áp 6V
LA7808 IC ổn áp 8V
LA7809 IC ổn áp 9V
LA7812 IC ổn áp 12V
LA7815 IC ổn áp 15V
LA7818 IC ổn áp 18V
LA7824 IC ổn áp 24V
Đây là dòng cho điện áp ra tương ứng với dòng là 1A. Ngoài ra còn các seri khác chịu được dòng
78xx +5V –> +24V. Dòng 1A
78Lxx Chuyển đổi điện áp dương từ +5V –> +24V. Dòng 0.1A
78Mxx Chuyển đổi điện áp dương từ +5V –> +24V. Dòng 0.5A
78Sxx Chuyển đổi điện áp dương từ +5V –> +24V. Dòng 0.2A

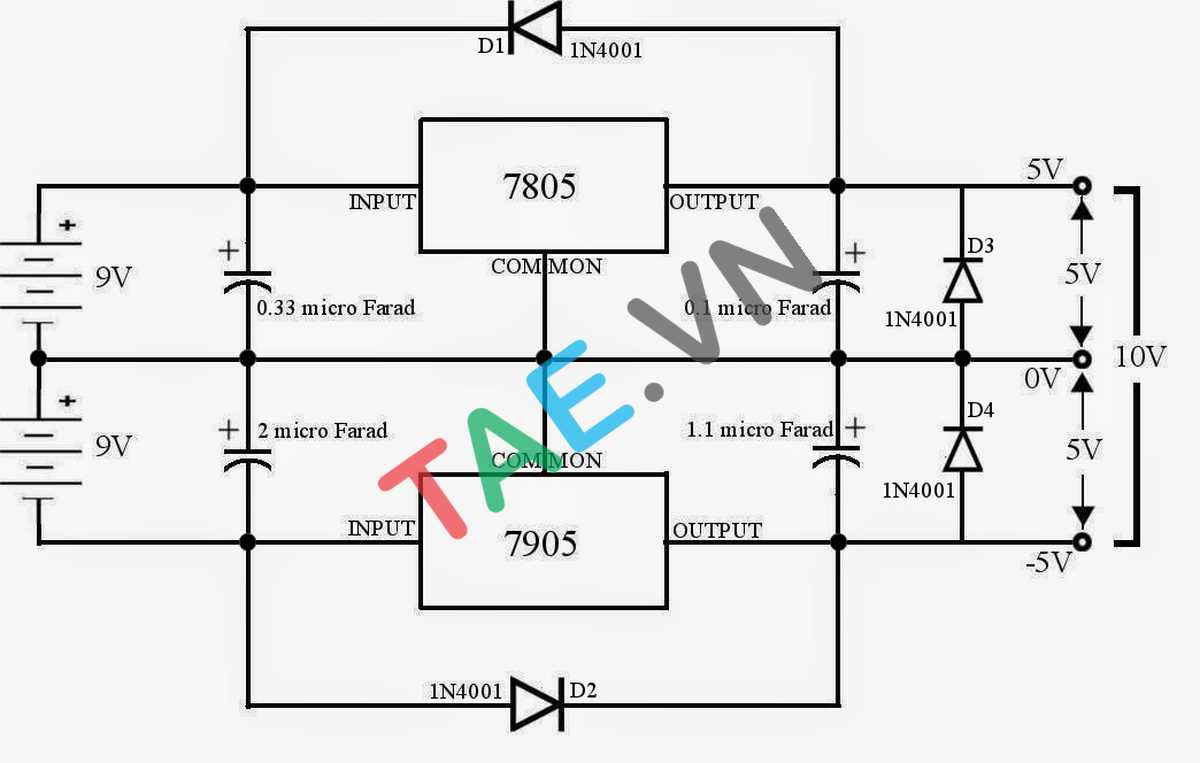

Sử dụng kết hợp IC họ 78xx và họ 79xx để tạo nguồn đối xứng
Chú ý: Để đảm bảo mạch nguồn chạy trong thời gian lâu, yêu cầu biến áp loại tốt và có lắp tản nhiệt cho IC ổn áp.

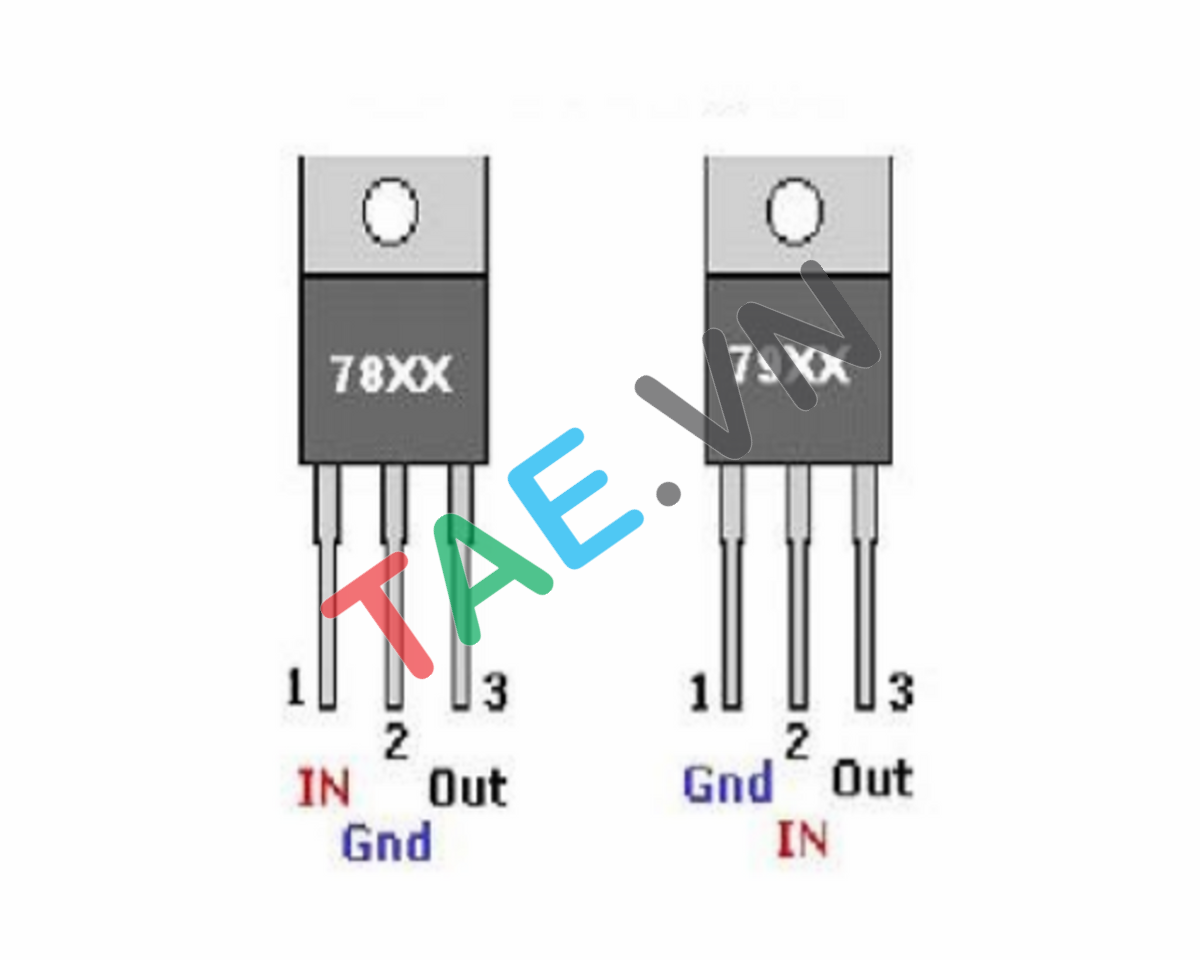

Sơ đồ nối dây
