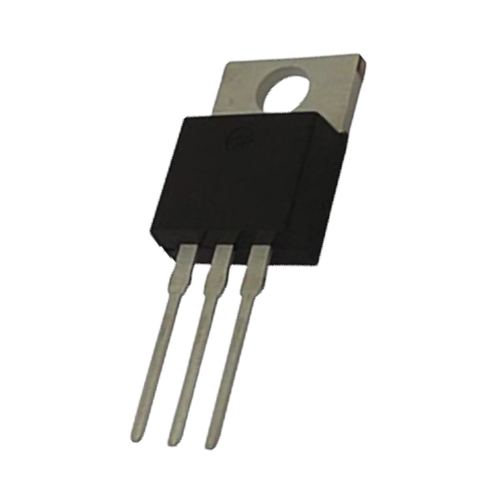

IC Ổn Áp 79xx

Mô tả sản phẩm

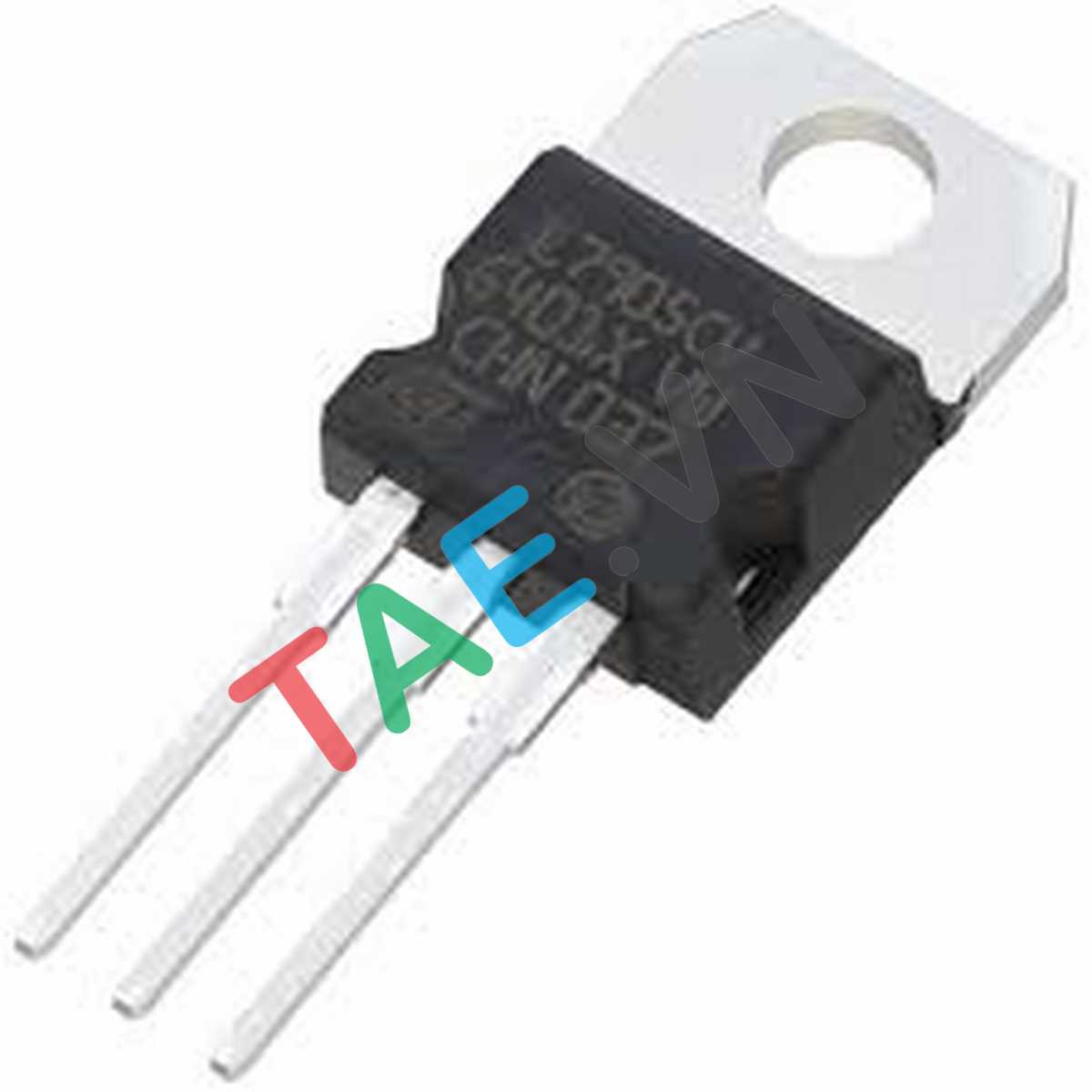

IC ổn áp 7905 là một phần của dòng IC 79xx, bao gồm nhiều loại IC ổn áp âm khác nhau với giá trị điện áp đầu ra khác nhau, chẳng hạn như IC 7805 (ổn áp dương 5V) hoặc IC 7812 (ổn áp dương 12V).

Ứng dụng

IC ổn áp 7905 thường được sử dụng trong các ứng dụng điện tử như điện tử công suất, điều khiển motor, mạch nguồn và các mạch điện tử khác có yêu cầu điện áp đầu ra ổn định và cần bảo vệ các linh kiện điện tử khác khỏi sự biến động của điện áp đầu vào.

Thông số kỹ thuật

Điện áp đầu vào tối đa: -35V
Điện áp đầu ra: -5V
Dòng điện đầu ra tối đa: 1A
Điện áp đầu ra tối đa khi không tải: -5.2V
Điện áp rơle giữ khi không tải: -4.8V
Điện áp rơle giữ khi tải: -4.6V
Điện trở dòng quiescent (điện áp đầu vào 24V): 5mA
Nhiệt độ hoạt động: -40 độ C đến +125 độ C
Lưu ý rằng các thông số kỹ thuật có thể khác nhau tùy thuộc vào nhà sản xuất cụ thể của IC ổn áp 7905. Các thông số này được cung cấp để giúp bạn hiểu hơn về tính năng và khả năng của linh kiện điện tử này.

LINK TẢI DATASHEET

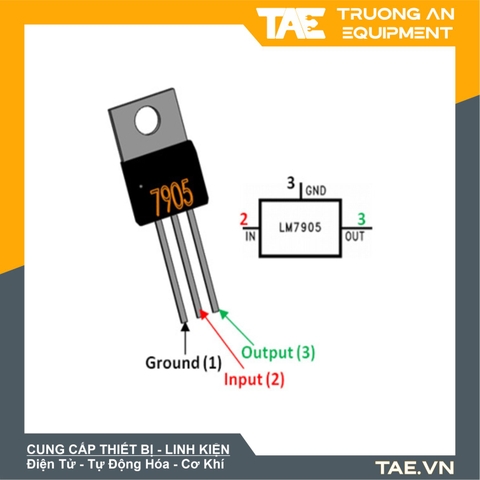

Sơ đồ chân

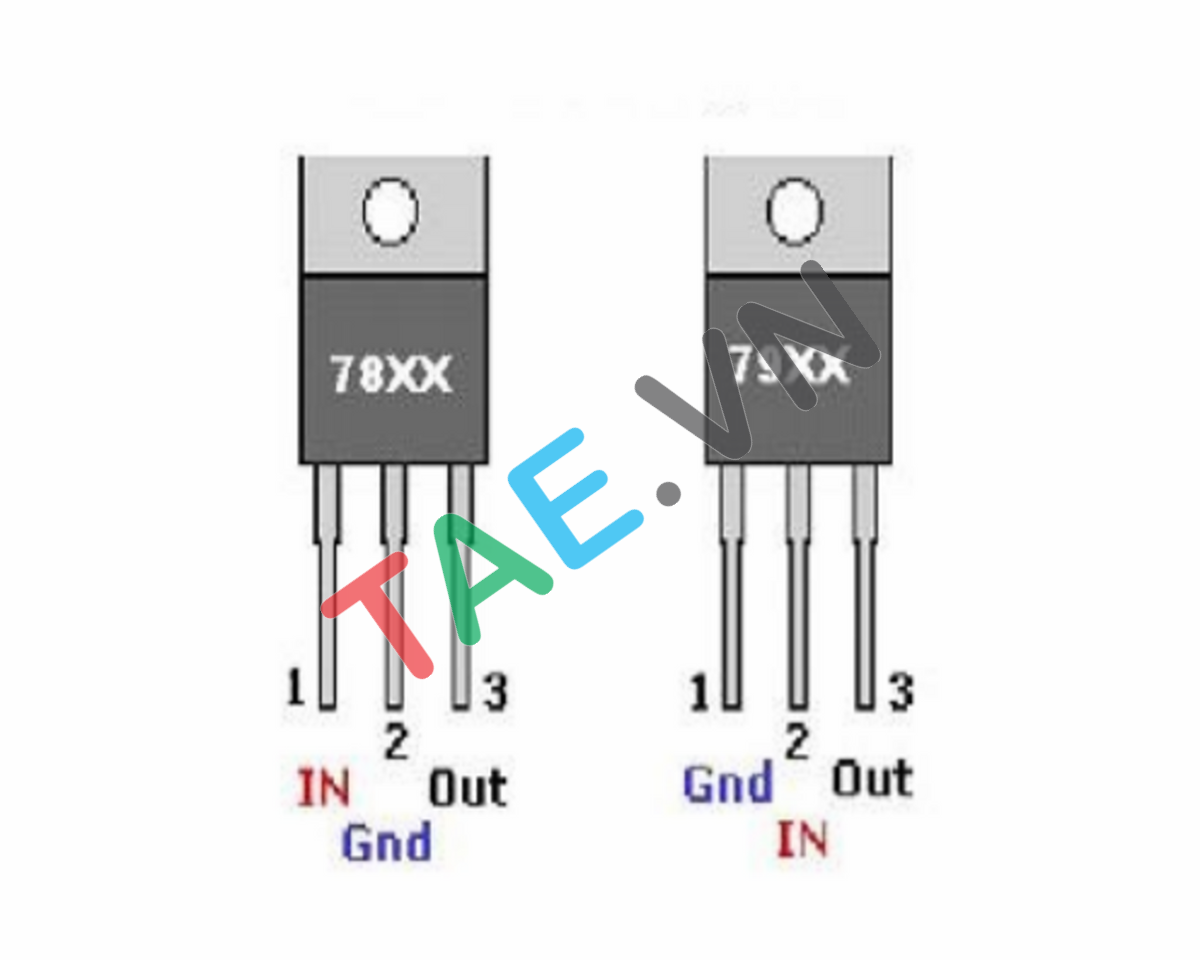

Các dòng IC ổn áp 79xx có sơ đồ chân giống nhau.

Hướng IC ổn áp 7905 phía trước mặt thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân nối đất, chân đầu vào, chân đầu ra.
