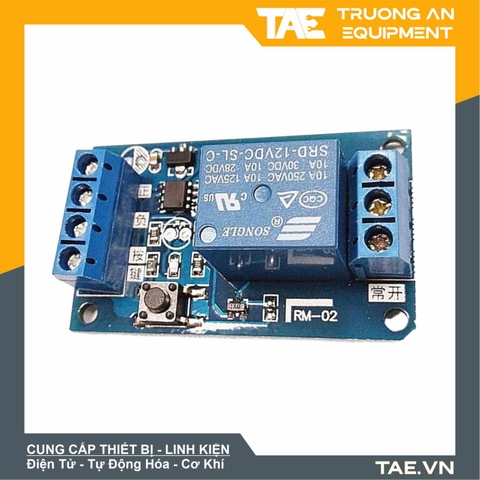

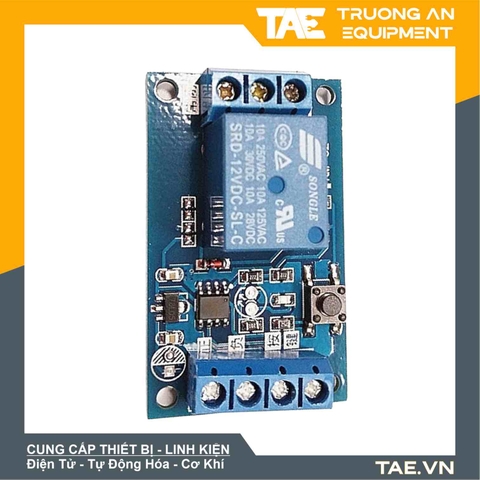

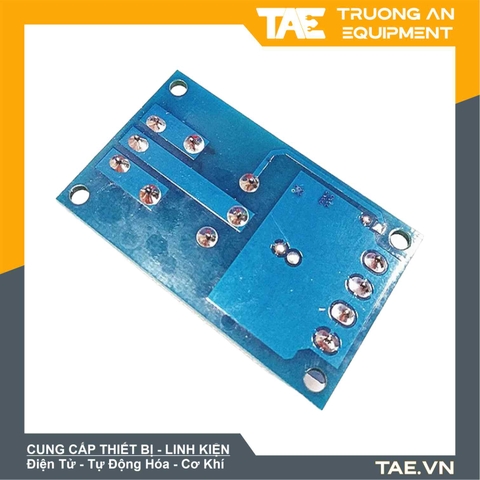

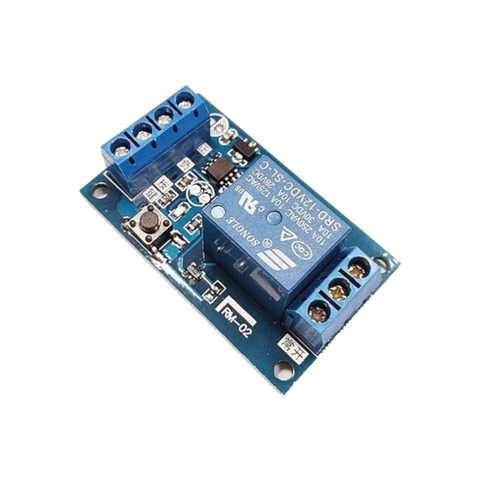

Mạch Chuyển Trạng Thái Relay Bằng Nút Nhấn

Mô tả sản phẩm
Mạch Chuyển Trạng Thái Relay Bằng Nút Nhấn là module dùng để đóng ngắt điện, có cổng thường đóng, thường mở thích hợp cho các nhu cầu khác nhau. Trên module có sẵn 1 nút nhấn cơ dùng để kích hoạt ĐÓNG/ NGẮT relay ở trạn thái tự giữ (kích 1 lần đóng, kích lại lần nữa ngắt). Mạch nhỏ gọn, thiết kế các domino dễ dàng tháo lắp và sử dụng.
Ngoài ra module tích hợp 1 ngõ ra 5V. Ta có thể thay thế nút nhấn có sẵn trên board bằng cách đấu nút nhấn ngoài để câu dây dài hơn, đấu công tắc cảm ứng,…

Thông số kỹ thuật
- Điện áp: 12VDC
- Ngõ ra: Tiếp điểm NC - COM - NO
- Dòng điện ngõ ra tiếp điểm relay: 10A
- Có đèn báo trạng thái: relay bật - đèn sáng, relay tắt - đèn tắt
- Có nút nhấn chuyển trạng thái trên mạch
- Có thể lắp thêm nút nhấn bên ngoài thông qua domino
- Có ngõ điều khiển ngoài: tín hiệu tích cực thấp - mạch hoạt động

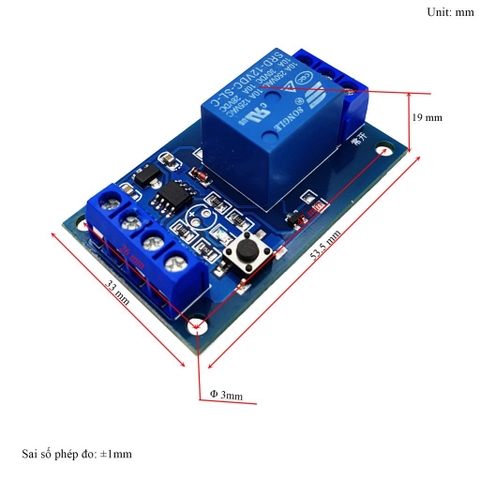

- Kích thước mạch: 53,5 x 33 x 19mm

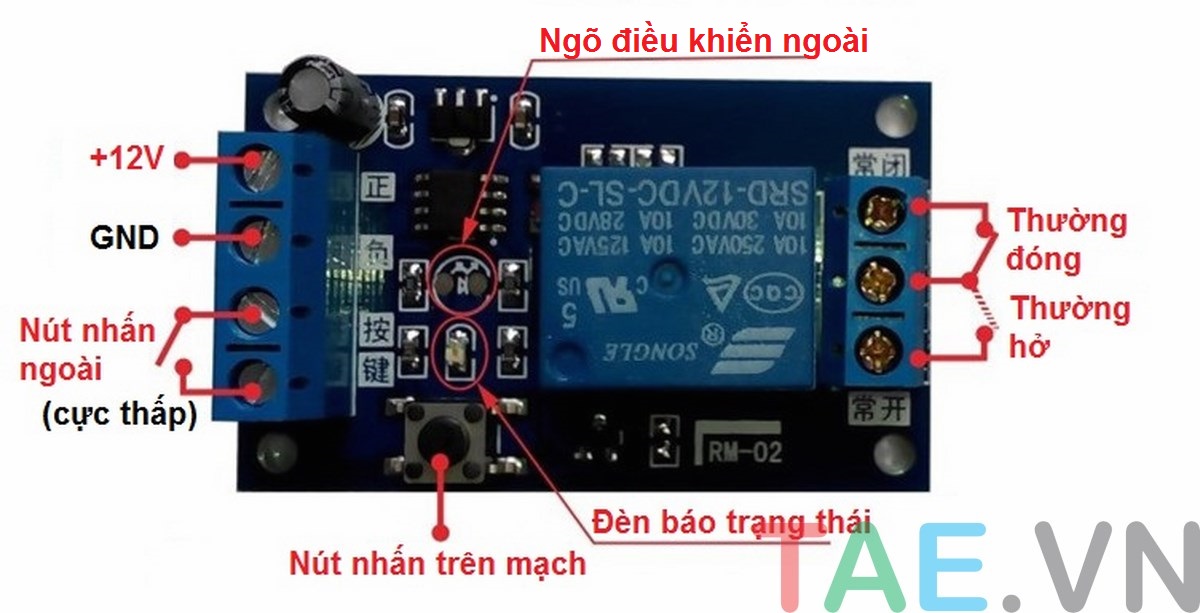

Chú thích chức năng trên mạch

Video tham khảo sản phẩm tương tự
