Mạch Điều Khiển Động Cơ Bước TB67S109 4A

Tình trạng: Hết hàng
185.000₫


Mạch Điều Khiển Động Cơ Bước TB67S109 4A là sản phẩm thường dùng trong chế tạo máy cnc, máy in 3D và các loại máy khác. Được thiết kế với bản mạch 4 lớp mạ vàng, kích thước siêu nhỏ nhưng hỗ trợ điều khiển động cơ bước lên đến 4A, thích hợp sử dụng điều khiển động cơ bước cỡ nhỏ và động cơ size 57.



Thông số kỹ thuật Mạch Điều Khiển Động Cơ Bước TB67S109 4A



- Điện áp ngõ vào: 9 - 50V

- Điện áp điều khiển: 4.75 - 5.25VDC

- Dòng điện ngõ ra max: 4A (cần tản nhiệt lớn và quạt làm mát)

- Mạch in 4 lớp, mạ vàng dẫn điện tốt

- Sử dụng chip: S109AFTG

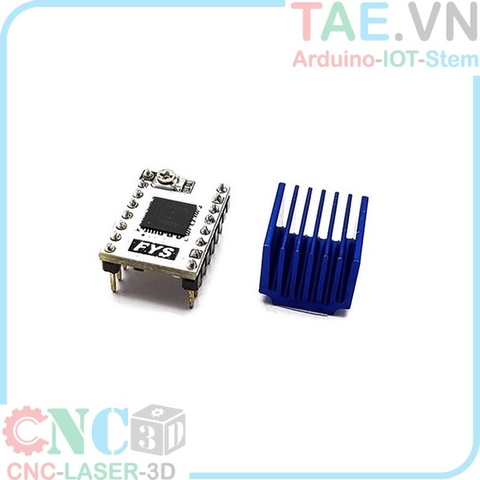

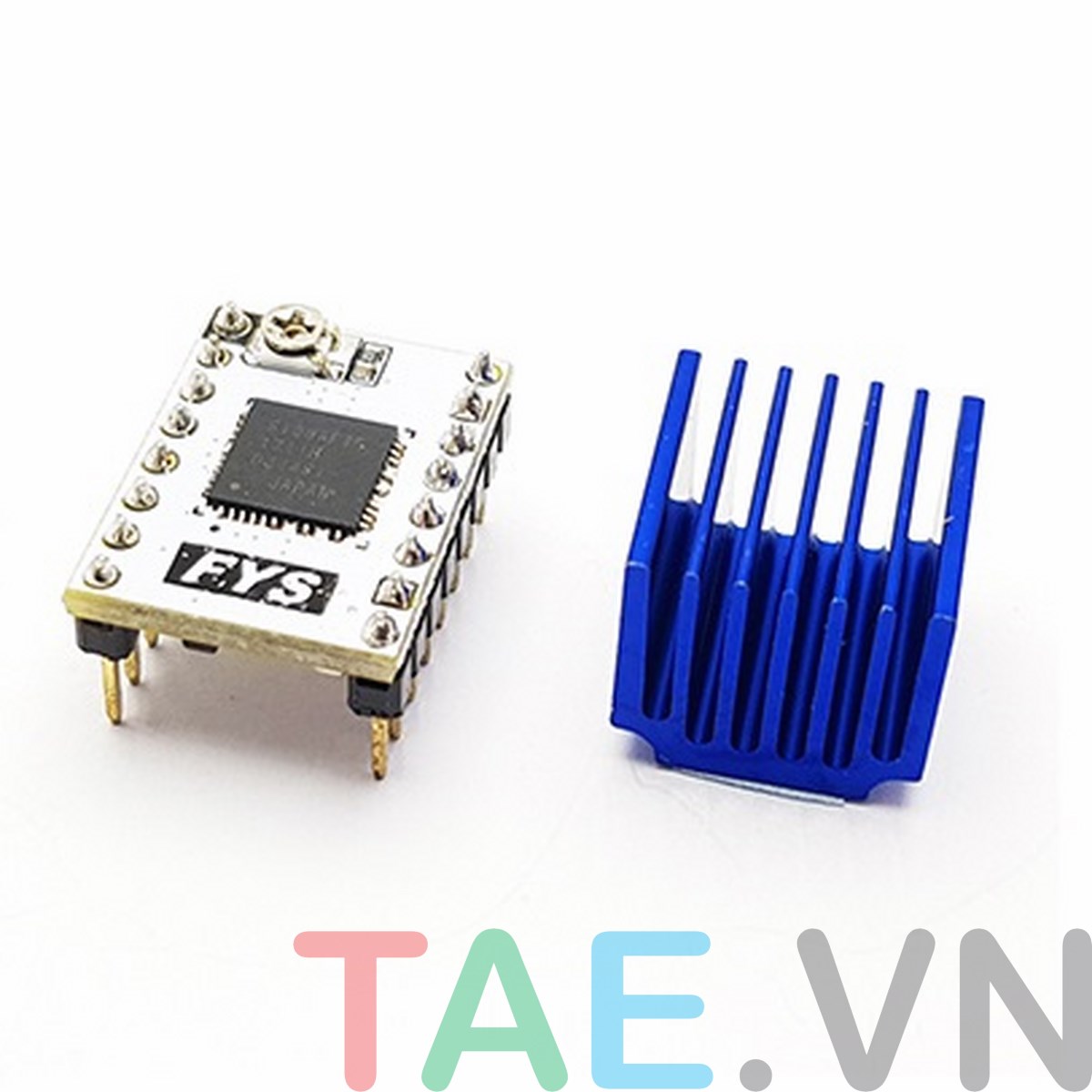

- Sản phẩm bao gồm: driver + tản nhiệt

- Tản nhiệt đi kèm có keo 3M dễ dàng sử dụng

- Kích thước: 1.5x2cm

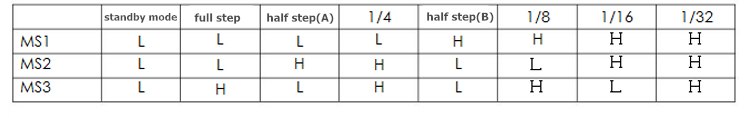

- Cho phép điều khiển: Fullstep, 1/2, 1/4, 1/8, 1/16, 1/32 bước

- Cài đặt:

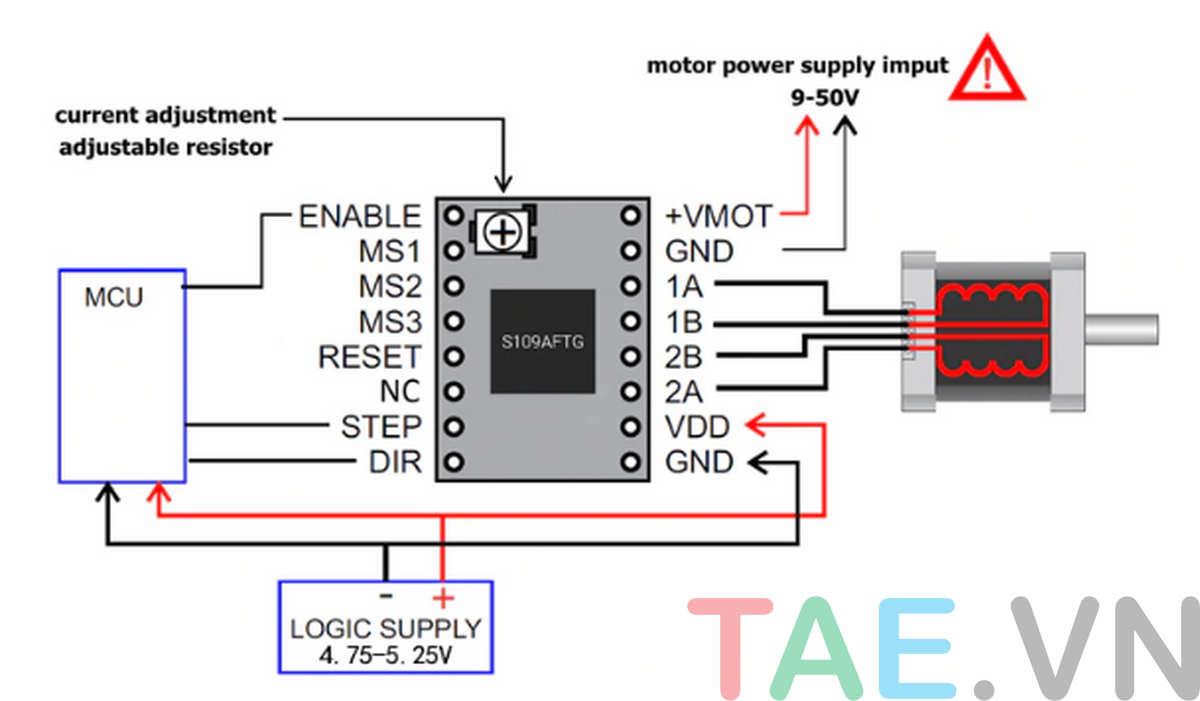

Sơ đồ nối dây
