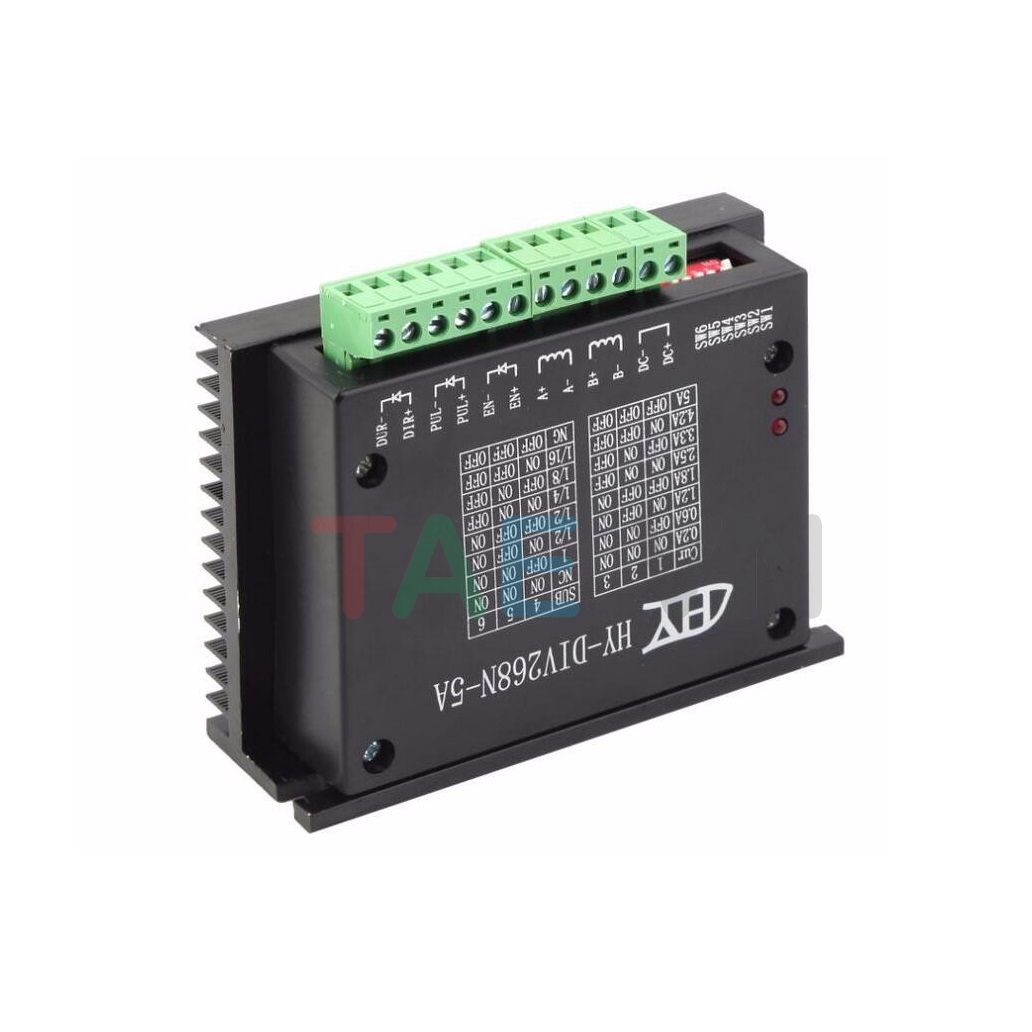

Driver Động Cơ Bước TB6600 5A HY-DIV268N

Driver Động Cơ Bước TB6600 5A HY-DIV268N là sản phẩm mạch điều khiển động cơ bước hai pha hybrid, điện áp hỗ trợ từ 12 đến 48V, dòng điện nhỏ hơn 5A, hỗ trợ động cơ size từ 35 đến 86 mm. Driver này giúp cho động cơ hoạt động êm ái và trơn tru, moment xoắn tốc độ cao hơn và chính xác hơn các loại driver khác. Được sử dụng rộng rãi trong máy khắc CNC, máy đóng gói và các loại máy tự động cần chạy chính xác.





- Điều khiển động cơ bước 2 pha.

- Nguồn điện DC 12 ~ 48V, tích hợp bên trong bộ điều chỉnh 12V và 5V

- đầu vào / đầu ra tín hiệu được thiết kế cách ly quang

- Bảo vệ quá áp, quá dòng và bảo vệ ngắn mạch

- Dòng đầu vào từ 1 đến 5a

- Dòng ra: 0.2A ~ 5A

- Nhiệt độ hoạt động: -10 đến 45 độ C

-  Nhiệt độ bảo quản -40 C đến 70 C

- Trọng lượng 200 gram

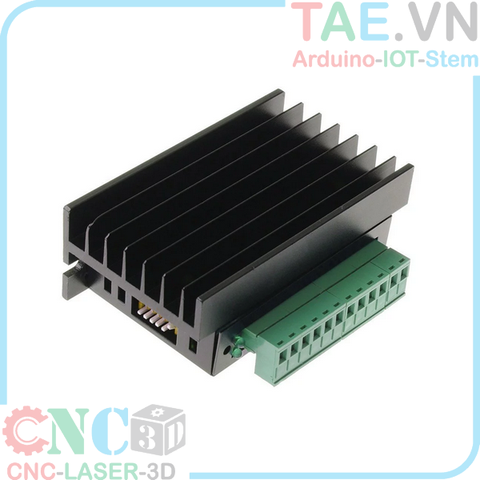

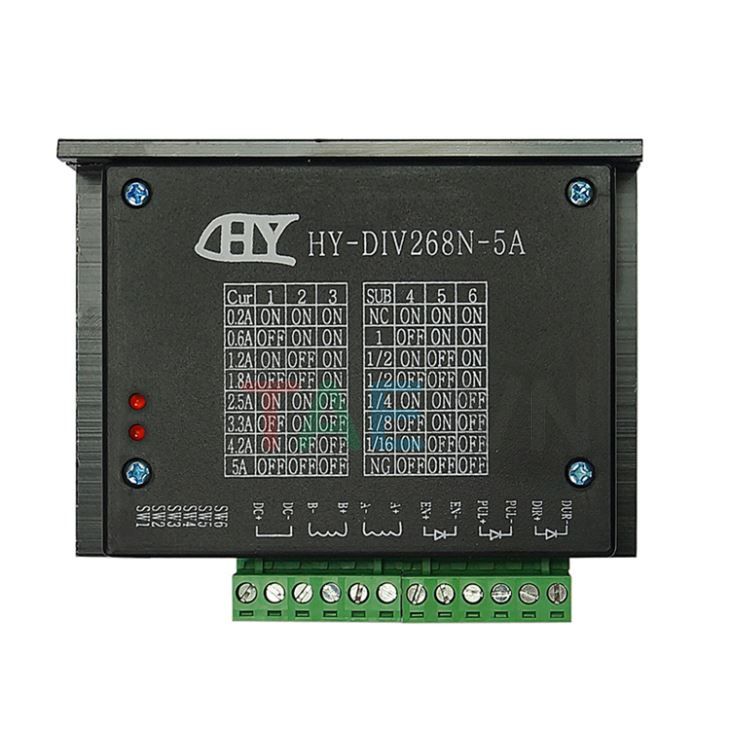

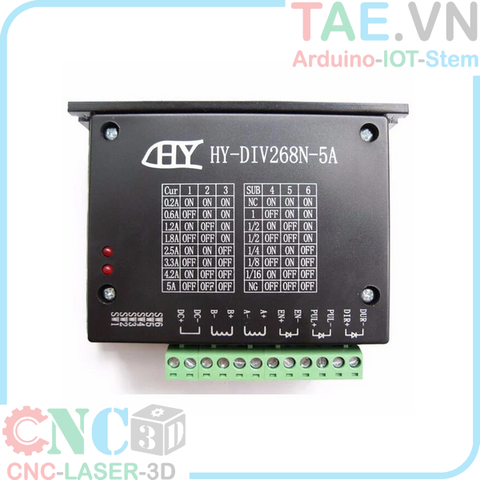

- Bảng hướng dẫn cài đặt vi bước và dòng điện được in trên hộp, giúp dễ dàng quan sát và điều chỉnh.

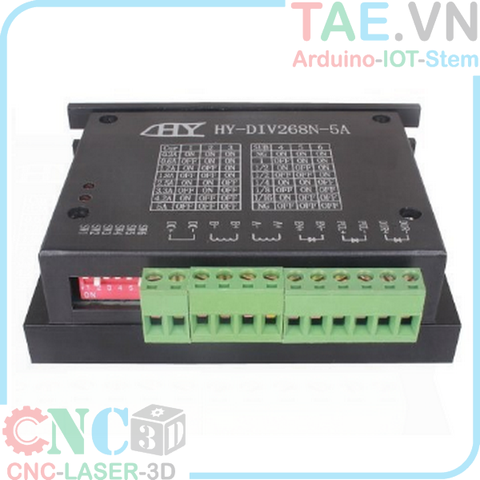

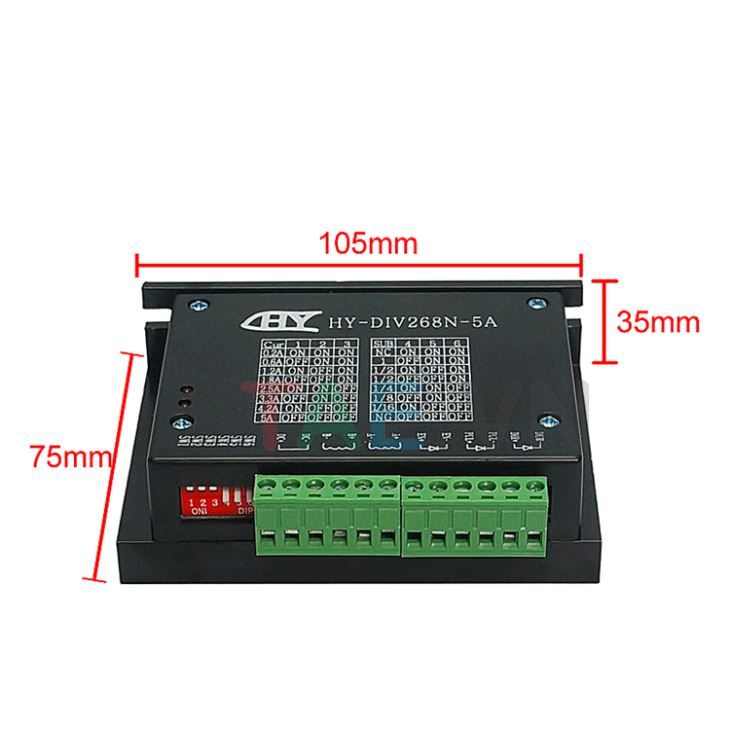

- Kích thước:





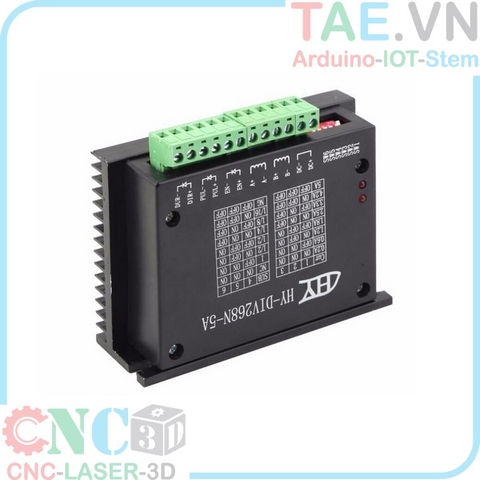

PUL +: step pulse signal is either a positive input or a positive pulse input signal

PUL-: the negative input of the negative input pulse signal or positive pulse signal

DIR +: input direction signal to the positive input or negative pulse signal input to the positive terminal

DIR -: the negative side step direction signal input or negative inversion step pulse input signal

EN +: can reset the signal input side offline

EN-: offline can reset negative input signal

Active offline enable signal, reset drive failure to prohibit any pulse, output of inverter

The power component is turned off, the torque holds the engine.

- Connection control signals

- PC control signal can be high, also can have low efficiency. When the operation is high, the control signal

Negative side together as a signal to operate the low, positive side of all control signals together as a common signal.

For example, an open receiver and the PNP output interface circuit diagram is as follows:

- Note: VCC is 5V, R is short

- VCC value of 12V, R 1K, resistance is greater than 1 / 8W;

VCC value of 24V, R 2K, resistance is greater than 1 / 8W;

- Put motivation on every revolutionary step
