- Điện áp ngõ vào: 4,5 - 8V
- Điện áp ngõ ra điều chỉnh: 4.3 - 27V
- Điện áp sạc: 4.2V
- Dòng điện sạc tối đa: 1A
- Dòng xả tối đa: 2A
- Dòng điện xả tham chiếu tương tự như sau: 5v - 1.4A / 9V - 0.8A / 12V - 0.6A
- Dòng tĩnh: 0.3mA
- Có bảo vệ quá dòng, không có chức năng bảo vệ quá áp
- Thích hợp sử dụng sạc cho các loại pin lithium 18650, 26650
- Mạch chưa tích hợp biến trở, lắp thêm 1 biến trở tinh chỉnh 10K để điều chỉnh điện áp ngõ ra.

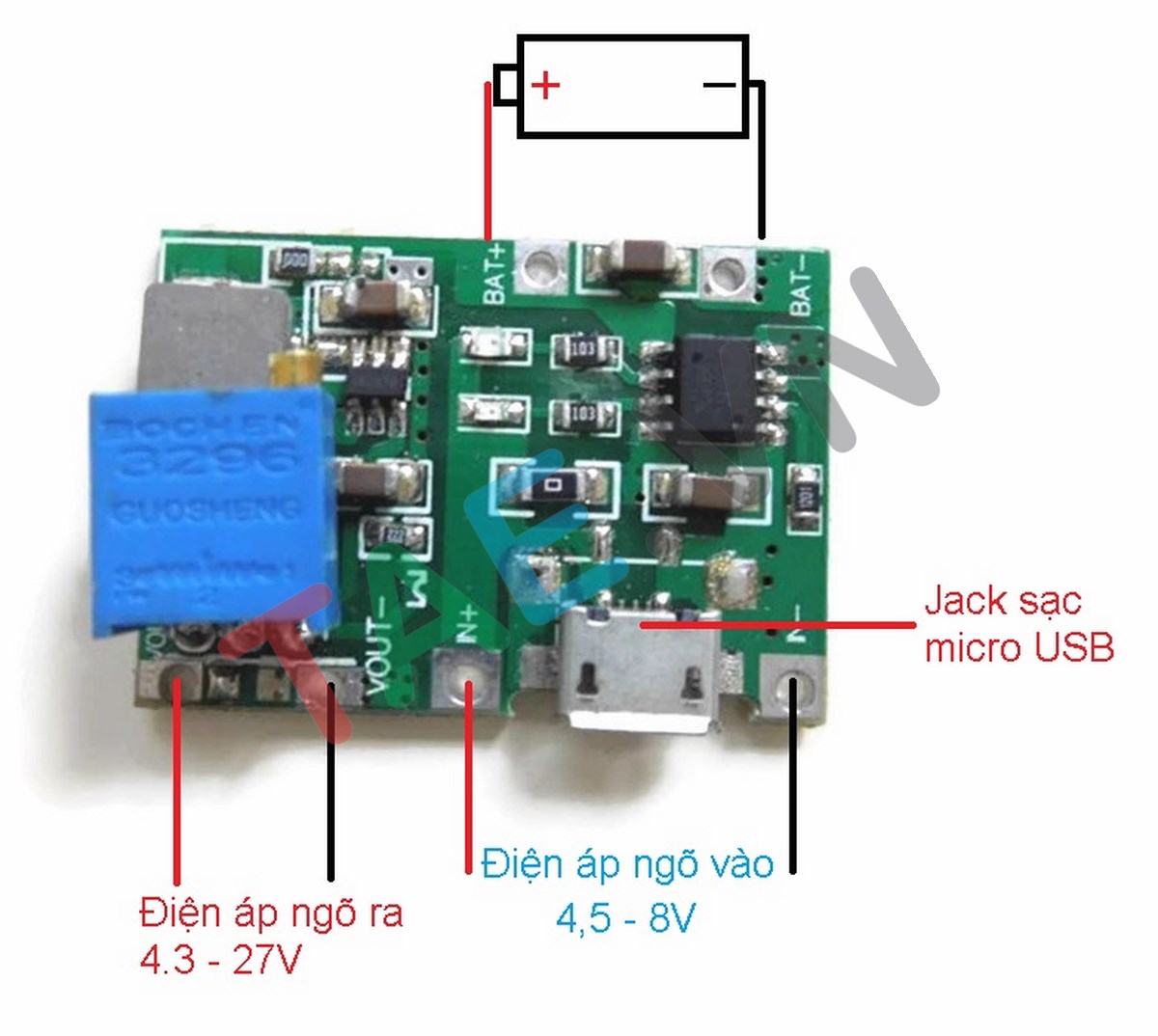

Sơ đồ nối dây
