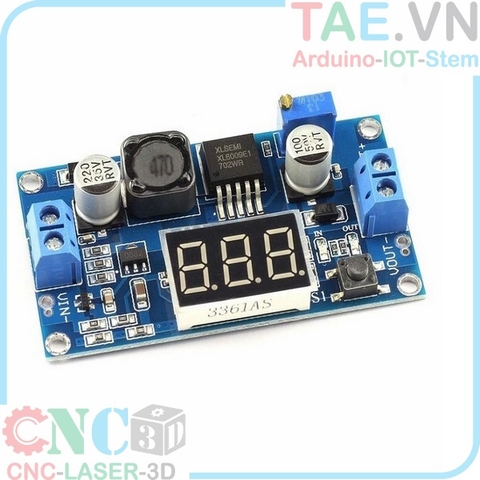

Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình

Tình trạng: Còn 81 sản phẩm | SKU: M1-02/003678
Thương hiệu: Đang cập nhật
68.000₫
Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình là sản phẩm được sử dụng để tăng điện áp DC. Trên mạch có tích hợp 3 LED 7 đoạn để hiên thị điên áp ngõ vào/ra. Hiệu suất chuyển đổi của...

Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình là sản phẩm được sử dụng để tăng điện áp DC. Trên mạch có tích hợp 3 LED 7 đoạn để hiên thị điên áp ngõ vào/ra. Hiệu suất chuyển đổi của mạch lên đến 94%, dòng đầu ra tối đa 4A (15W), là sự lựa chọn phù hợp cho các ứng dụng tăng áp. Module nguồn tăng áp DC XL6009 có hiển thị thích hợp cho các ứng dụng làm module cấp nguồn, giám sát nguồn.

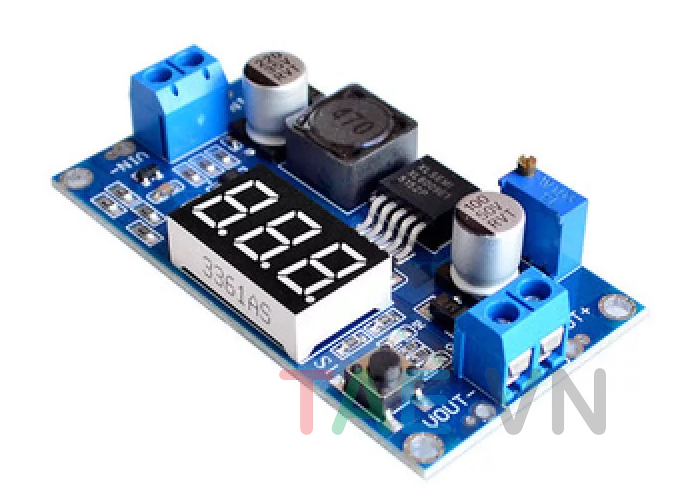

Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình

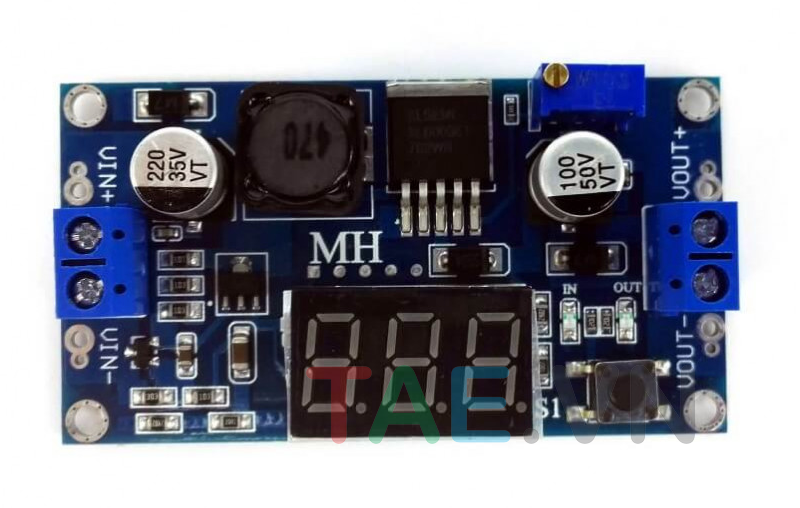

Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình

Thông số kỹ thuật Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình



- Mạch Boost DC To DC ( Mạch Nâng Áp ).
- IC: XL 6009.
- Điện Áp In: 3 - 32V DC.
- Out: 5 - 35V DC
- Dòng Out : Max 4A ( Hoạt động ổn định ở 2,5A ).
( Module không có bảo vệ chống ngược áp và ngắn mạch nên quý khách lưu ý khi cấp nguồn đúng chiều )
- Tần Số: 400KHz
- Điều chỉnh điện áp ra bằng biến trở.
- Hiển thị điện áp LED 7 0.36
- Kích Thước: 36x66mm.
- Nhấn nút S1 để hiển thị điện áp Vào hoặc Ra hiển thị lên LED 7.
- Điện áp đầu vào < Điện áp ra khoảng 2v module hoạt động ổn định.
- Công suất vào bằng công suất ra nên lưu ý khi tính công suất.
Ví Dụ: Bạn cần sử dụng đầu ra là 12v 2A, có điện áp vào là 5v Vậy dòng vào tối thiểu sẽ là:
   Iin= 12*2/5=4.8A.

Lưu ý :Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.

Ngoài ra, bạn có tham khảo thêm các loại mạch tăng áp, mạch giảm áp khác tùy theo nhu cầu sử dụng.



Hướng dẫn sử dụng – sơ đồ đấu nối Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình

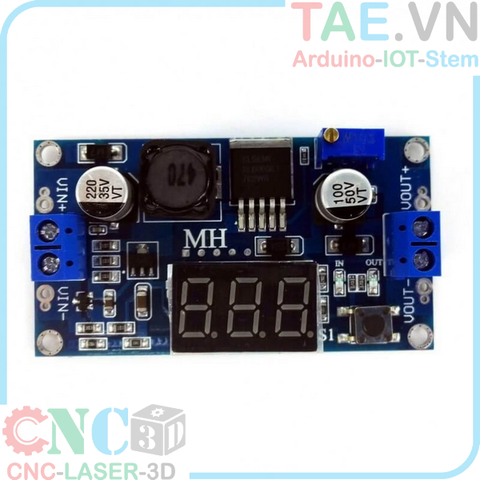

Mạch Tăng Áp XL6009 Có Hiển Thị Màn Hình
