Mạch Tăng Áp 150W 10V-32V Lên 12V-35V (DC-DC boost 150W)

Mạch Tăng Áp 150W 10V-32V Lên 12V-35V mạch tăng điện áp với đầu vào từ 10 ~ 32V tăng điện áp lên từ 12 ~ 35V với yêu cầu điện áp đầu ra luôn lớn hơn điện áp đầu vào và có thể điều chỉnh điện áp đầu ra bằng biến trở với công suất lên đến 150W.

Thông số kỹ thuật

- Điện áp ngõ vào: 10 ~ 32V

- Điện áp ngõ ra: 12 ~ 35V (có thể điều chỉnh ngõ ra)

- Dòng điện ngõ ra: 10A (Max) (hơn 10A, thêm  tản nhiệt,)

- Dòng điện ngõ vào: 16A (Max)

- Dòng điện không tải: 25mA

- Công suất: 100W làm mát tự nhiên (MAX),   nếu lên 150W (MAX) thì cần quạt tản nhiệt.

- Sai số: 0.5%

- Hiệu suất chuyển đổi: 94%

- Nhiệt độ hoạt động: -40^oC đến 85^oC

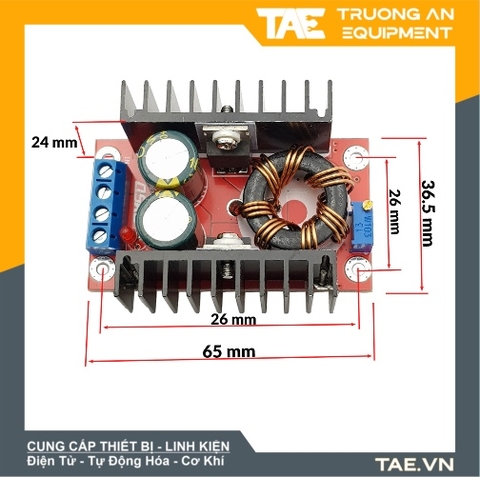

- Kích thước: 65 x 56 x 23.5mm

- Khối lượng: 0.08kg

- Bảo vệ ngắn mạch : Không

Các Bạn lưu ý:  Do Module chưa có Diode bảo vệ ngược cực nên các bạn cẩn thận trước khi cấp nguồn.

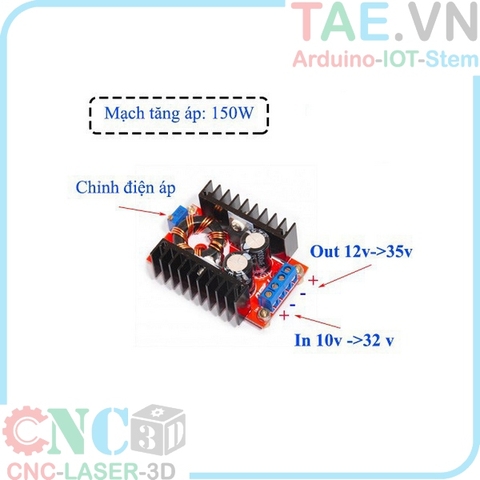

Sơ đồ nối dây:
