Mạch Tạo Xung 555

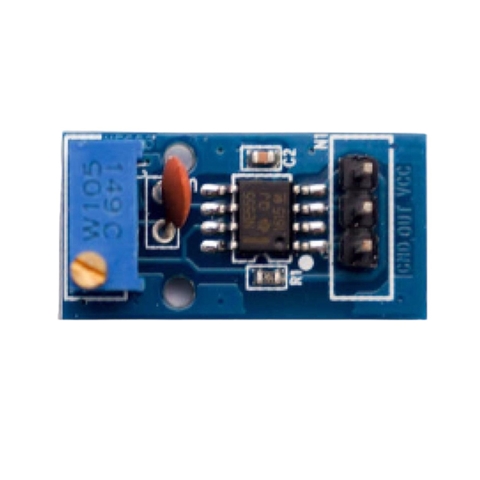

Mạch tạo xung 555 dùng để tạo ra xung vuông với tần số từ 4Hz tới 1.3KHz, mạch có biến trở dùng để điều chỉnh tần số điều khiển động cơ và nguồn led, có thể dùng để điều khiển test động  cơ bước hay dùng làm tạo xung timer.

Thông số kỹ thuật

+ Điện áp hoạt động: 5V - 12V

+ Dòng ra: 10mA - 200mA.

+ dải tần số nhỏ nhất: 4hZ 50% Duty Cirlce.

+ Tần số cao nhất: 1.3KHz 98% duty Circle.

Sơ đồ nối dây

Code mẫu
