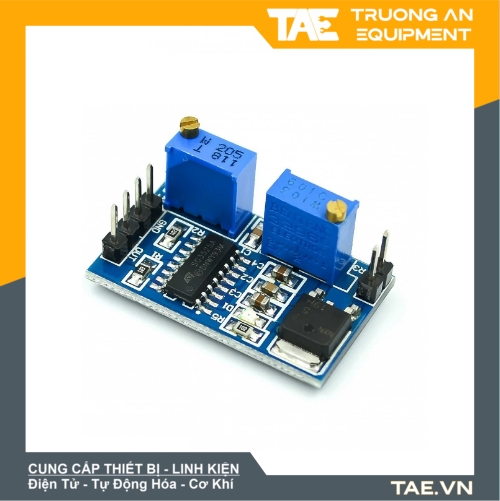

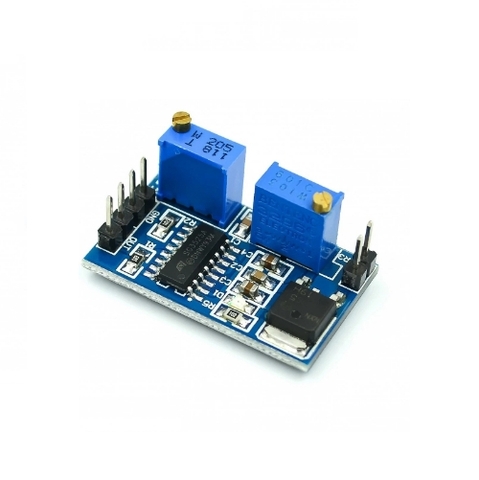

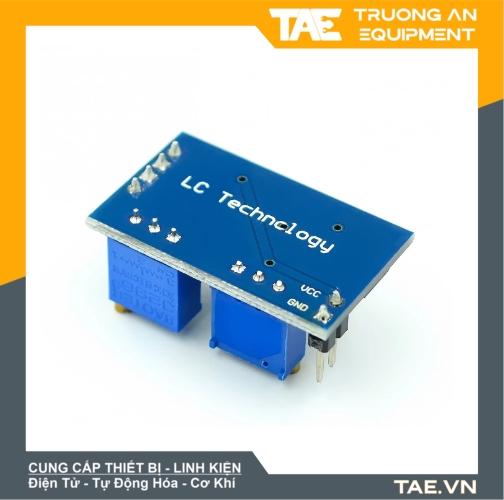

Mô Tả Sản Phẩm
Module tạo xung PWM SG3525 là một bộ vi xử lý dòng tăng đơn giản được sử dụng để tạo ra xung điều khiển độ rộng xung (PWM) cho các ứng dụng điện tử. Nó được sử dụng rộng rãi trong các ứng dụng mạch điện tử như các bộ nguồn chuyển đổi điện áp, các mạch tăng áp, các mạch đèn LED, và các mạch motor.
Module SG3525 sử dụng ngõ vào tín hiệu xung và tín hiệu sai (error signal) để điều chỉnh độ rộng xung và tần số xung. Module này có thể điều chỉnh độ rộng xung từ 0% đến 100% và tần số xung từ khoảng vài Hz đến vài chục kHz. Điều này cho phép module tạo ra một tín hiệu PWM có thể được điều chỉnh để điều khiển độ sáng, tốc độ quay, điện áp và các thông số khác của các thiết bị điện tử.
Thông Số Kỹ Thuật
- Sử dụng chíp: SG3525
- Mạch có chức năng tạo xung 400Khz
- Duty Cycle: 0 - 100%
- Điều chỉnh độ rộng xung bằng biến trở R3
- Điều chỉnh độ tần số bằng biến trở R4
- Có LED hiển thị trên board
- Điện áp hoạt động từ: 8VDC - 12VDC

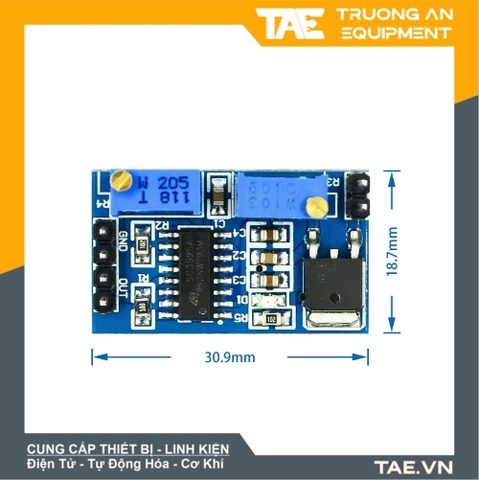

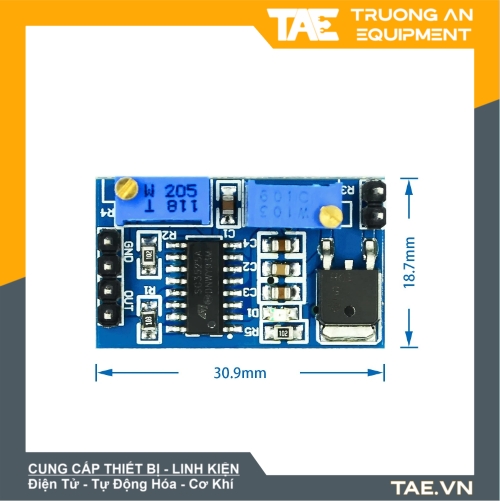

- Kích thước: 30.8mm x 18mm

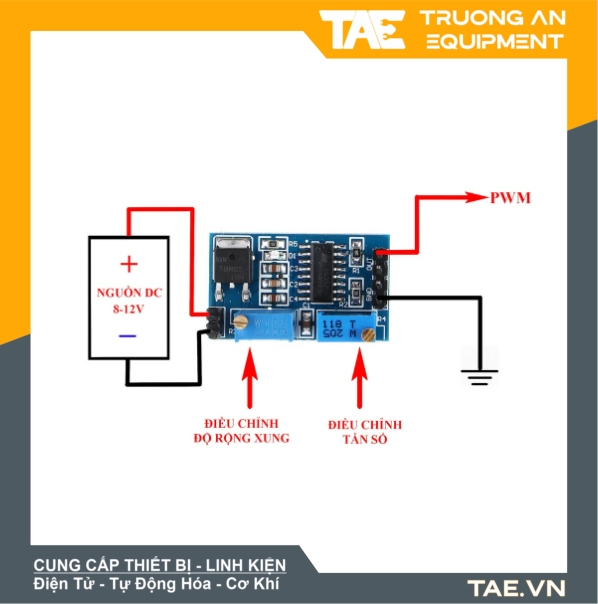

Sơ Đồ Đấu Nối
Video Hướng Dẫn
