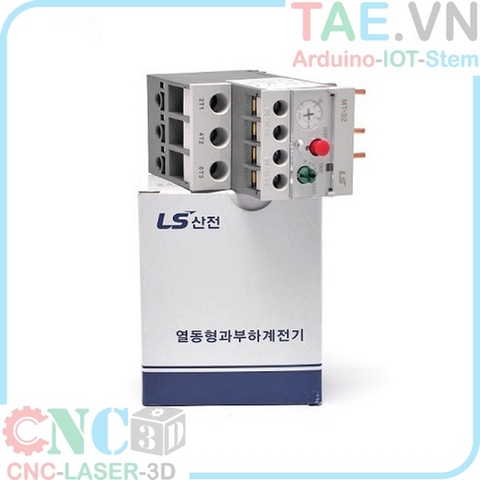

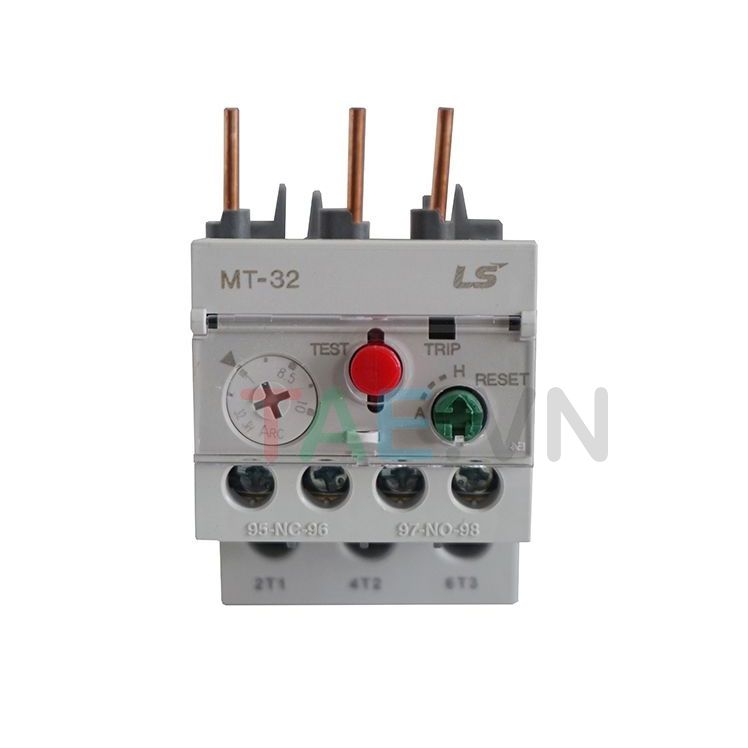

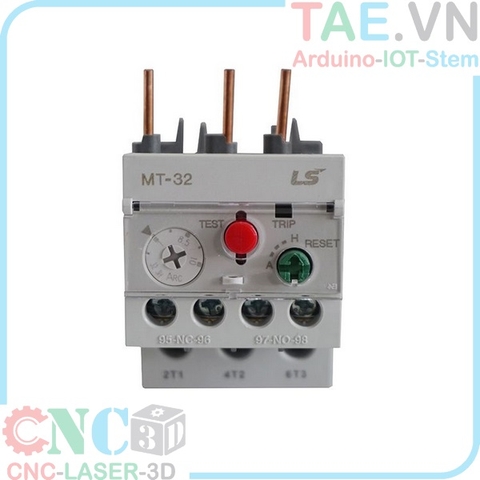

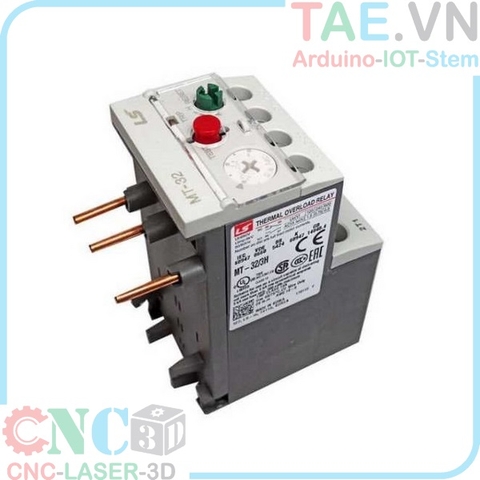

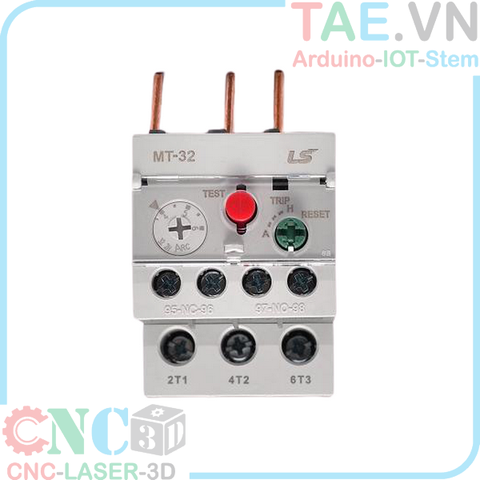

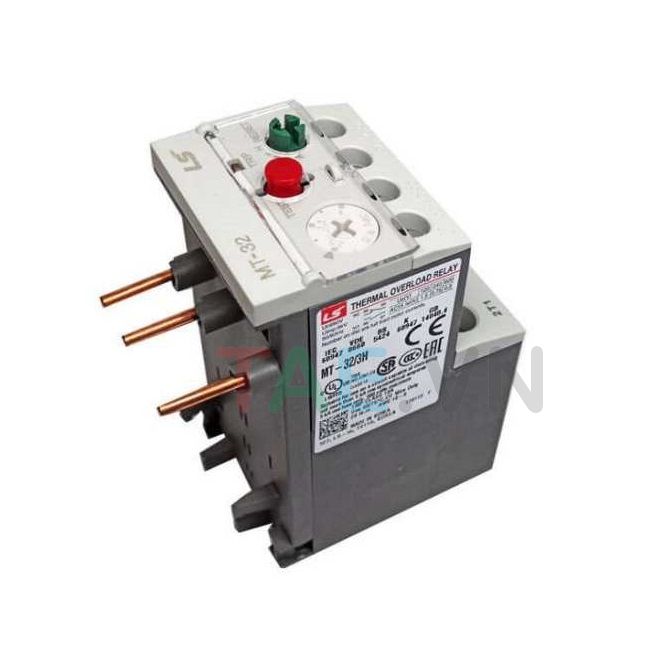

Relay Nhiệt LS 1-1.6A

Relay Nhiệt LS 1-1.6A là thiết bị điện được dùng để bảo vệ động cơ và mạch điện khỏi bị quá tải thường được dùng kèm với khởi động từ, contactor. Relay nhiệt không tác động tức thời theo trị dòng điện vì nó quán tính nhiệt lớn nên cần thời gian để phát nóng. Thời gian làm việc từ khoảng vài giây đến vài phút nên không dùng để bảo vệ ngắt mạch được, muốn bảo vệ ngắn mạch thường dùng kèm cầu chì cháy.

 Relay nhiệt là thiết bị đóng cắt dựa trên nguyên lý co dãn của các thanh lưỡng kim khi chịu tác dụng của nhiệt độ, dung để bảo vệ động cơ và các thiết bị ở trạng thái quá tải, relay nhiệt thường kết hợp với khởi động từ (contactor). Không thể dung relay nhiệt để bảo vệ ngắn mạch cho động cơ và thiết bị được là do relay nhiệt cần phải có quá trình khoảng vài giây đến vài phút mới tác động







Thông số kỹ thuật Relay Nhiệt LS 1-1.6A



- Dùng cho contactor LS: Từ MC – 9A đến MC – 40A

- Dải dòng bảo vệ: 0.63-1A; 1-1.6A; 1.6-2.5A; 2.5-4A;4-6A; 5-8A; 6-9A; 7-10A; 9-13A; 12-18A

- Số cực: 3 cực

- Tiếp điểm 1NO + 1NC

- Hãng sản xuất: LS

- Ứng dụng: Bảo vệ cho động cơ AC khi quá tải và lỗi pha



Hướng dẫn sử dụng – sơ đồ đấu nối Relay Nhiệt LS 1-1.6A



Tài liệu – Video tham khảo:



 Từ khóa sản phẩm:



- rờ le nhiệt

- bảo vệ quá dòng

- bảo vệ động cơ
