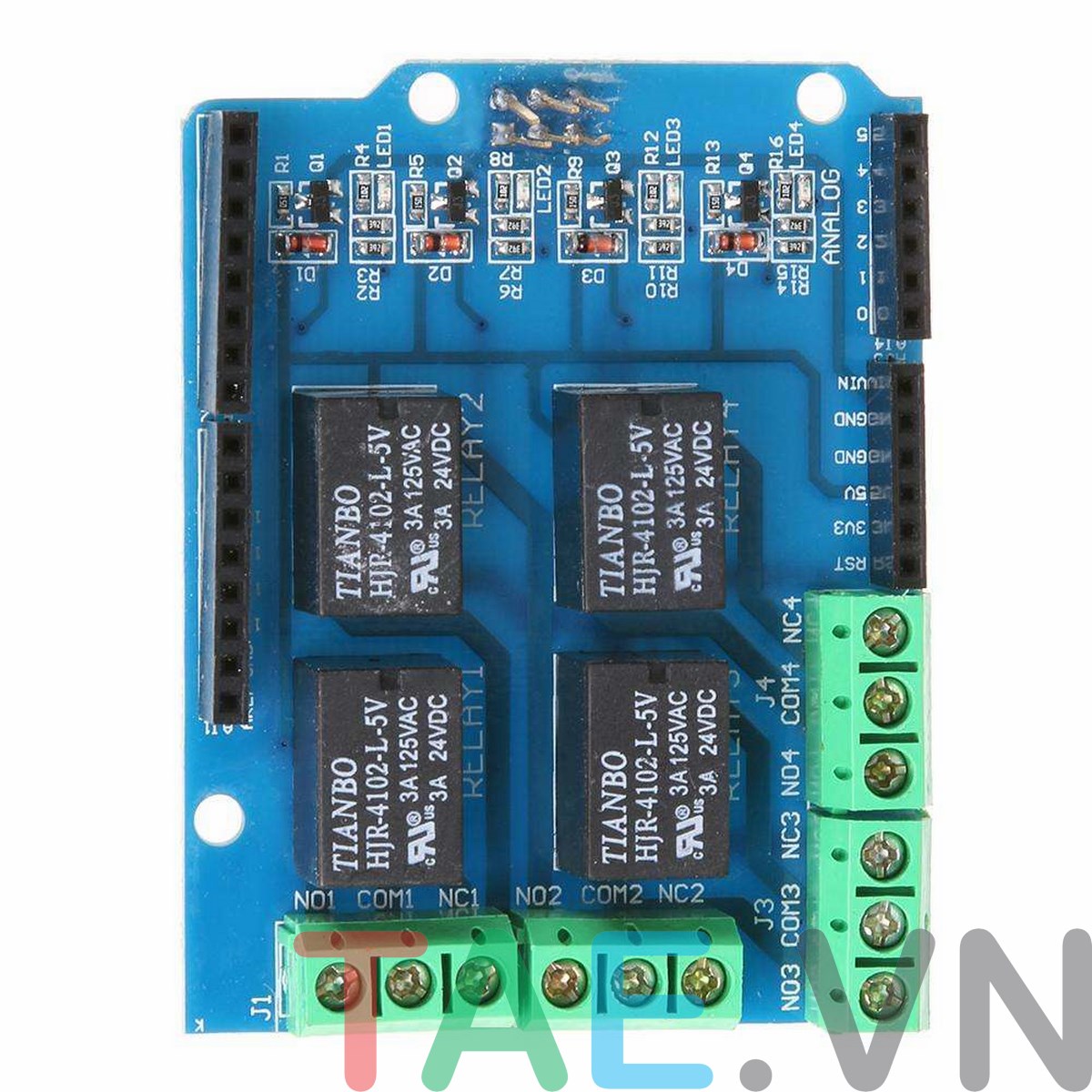

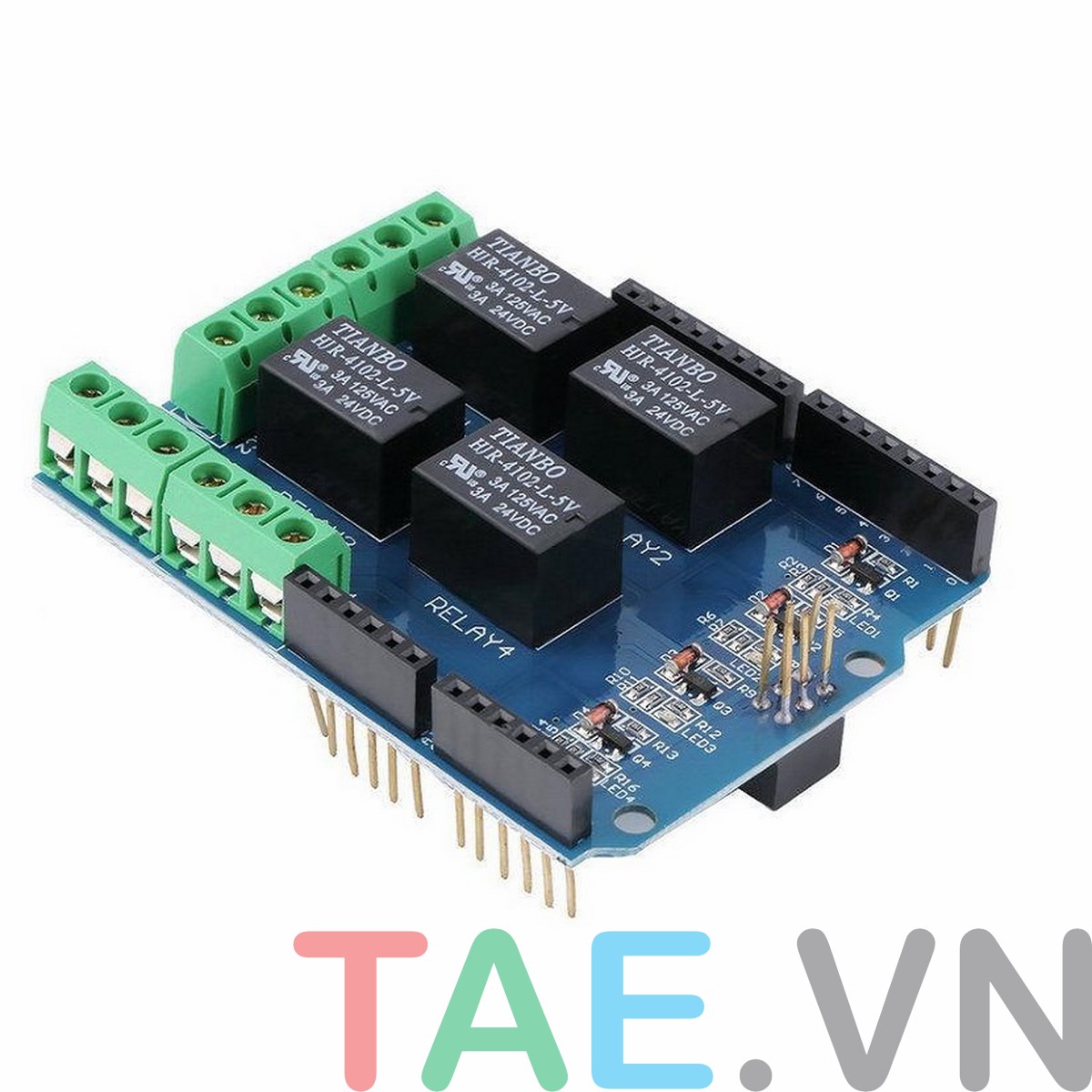

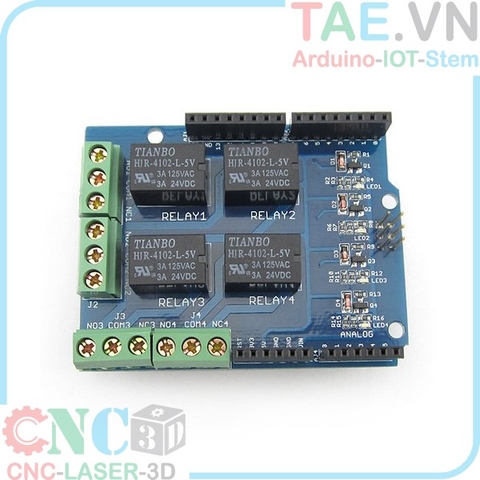

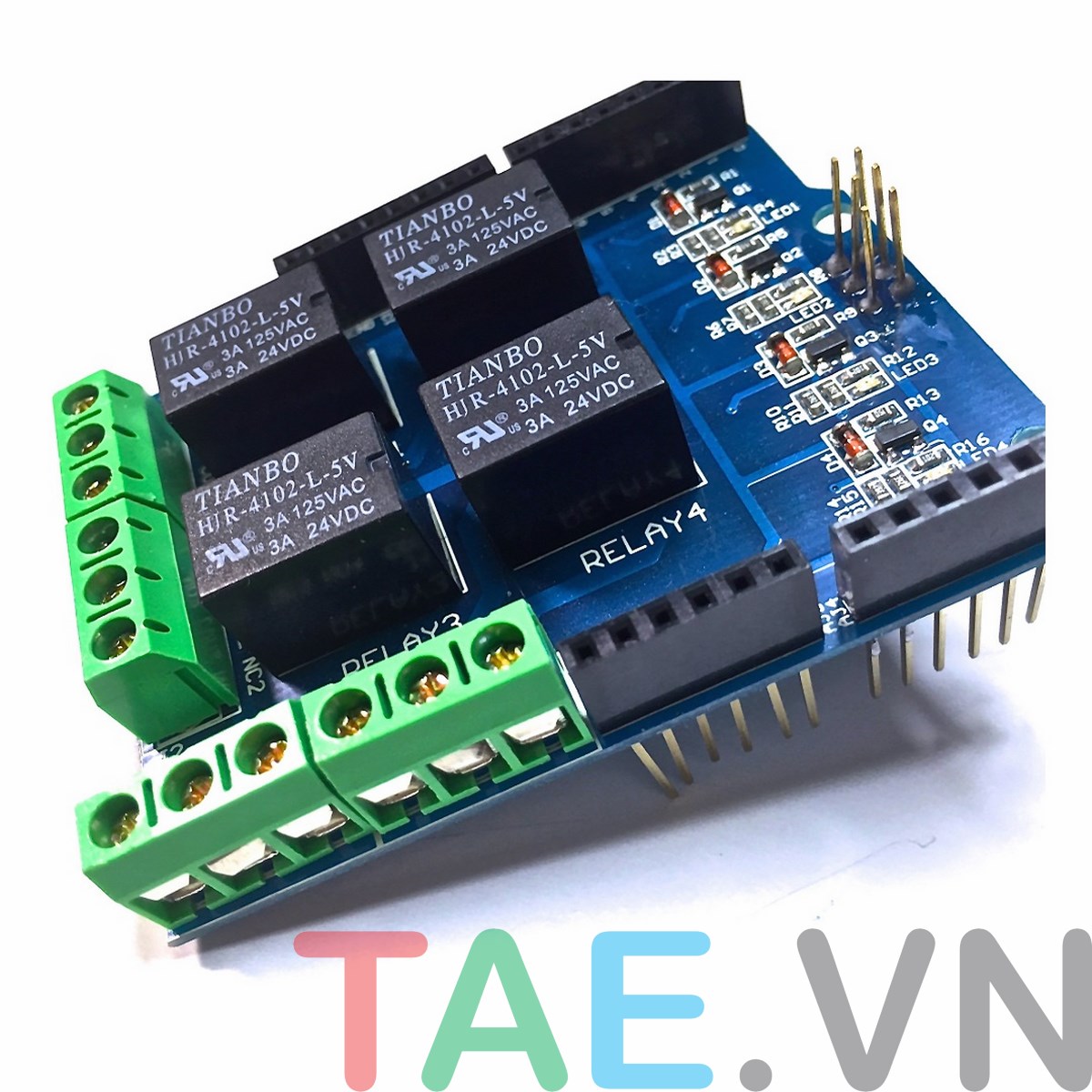

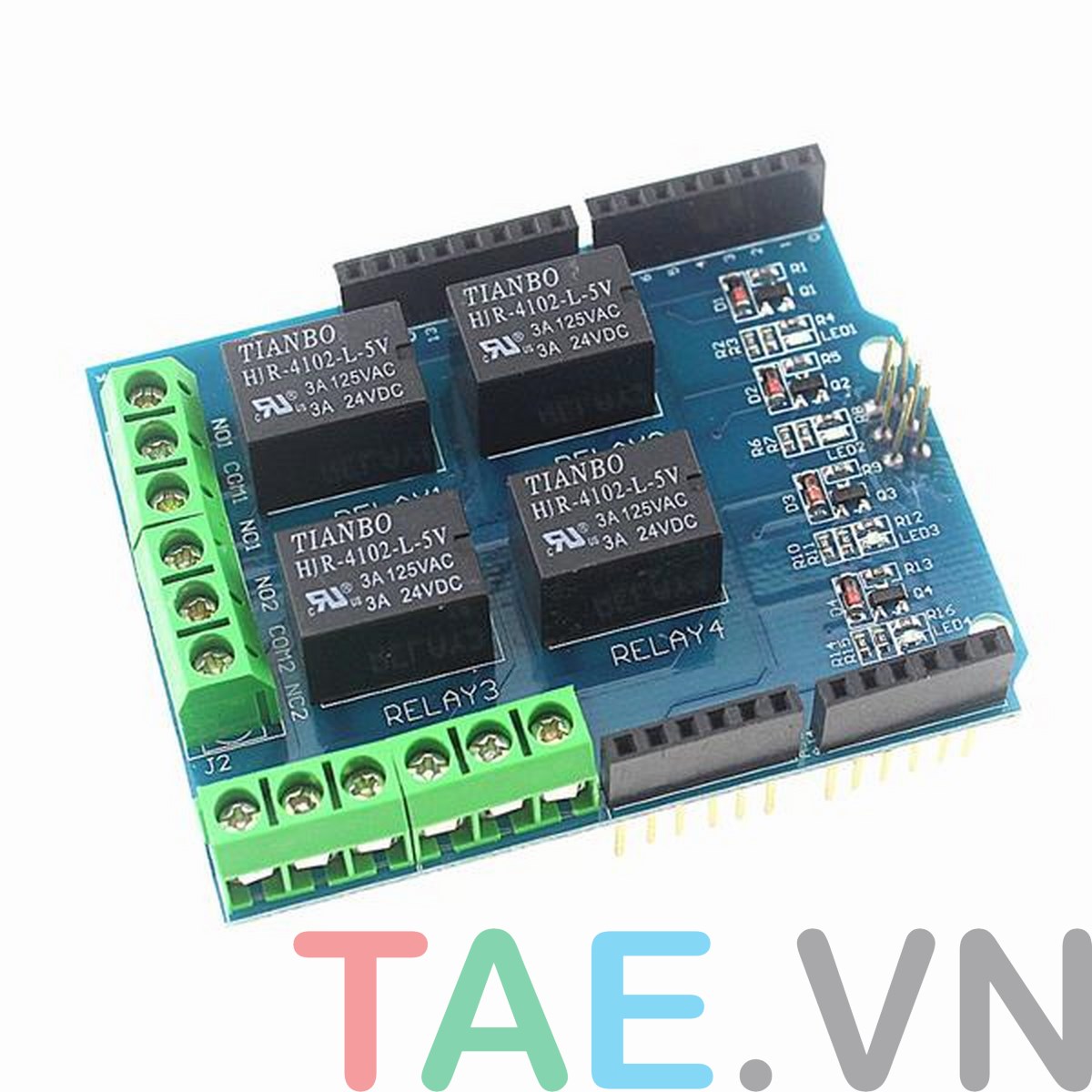

Relay Shield 4 Kênh là sản phẩm được thiết kế sử dụng cho Arduino Uno dùng để điều khiển đóng cắt thiết bị điện thông minh và tiện lợi. Với ngõ ra 4 relay cho khả năng điều khiển 4 thiết bị cùng lúc, tương thích với arduino Uno nên không cần cắm dây giúp cho việc sản phẩm tạo ra có thẩm mĩ cao và gọn gàng hơn rất nhiều

Thông số kỹ thuật Relay Shield 4 Kênh



- Tương thích với Arduino UNO R3

- Điện áp sử dụng: 5VDC từ chân Arduino

- Số relay: 4 relay (điều khiển 4 thiết bị)

- Ngõ ra: Tiếp điểm relay NO - COM - NC

- Công suất relay: 125VAC - 3A/ 24VDC - 3A (Sử dụng đóng ngắt đèn, quạt, thiết bị công suất nhỏ..vv 220VAC bình thường)

- Có cách ly bằng transistor và diode bảo vệ nên không ảnh hưởng đến Arduino

- Kích thước: 70x54x26mm

- Sơ đồ chân kích relay:

+ Relay1: D7

+ Relay2: D6

+ Relay3: D5

+ Relay4: D4
