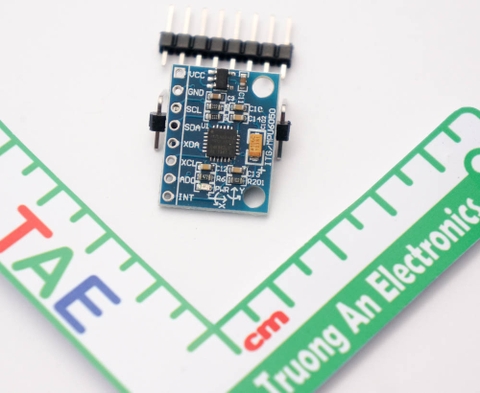

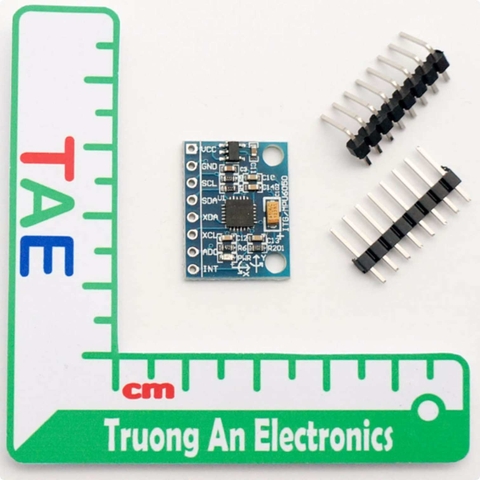

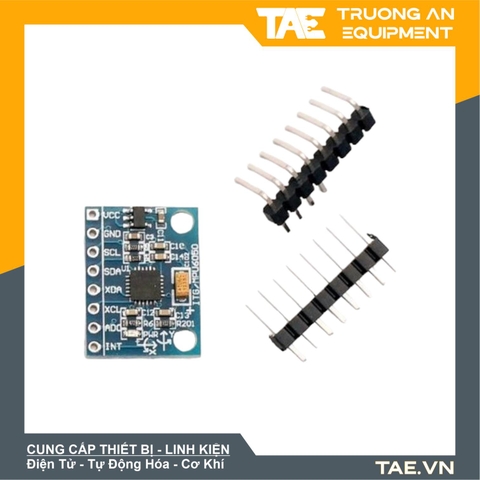

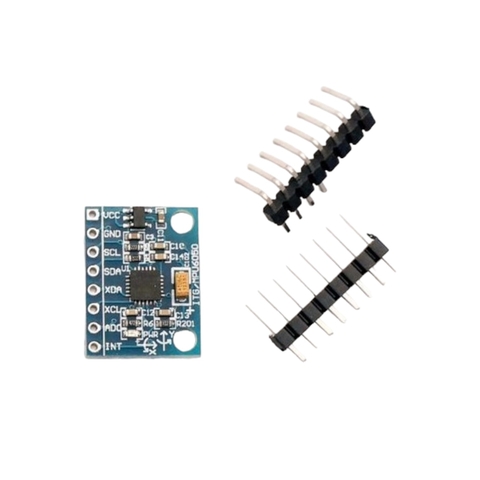

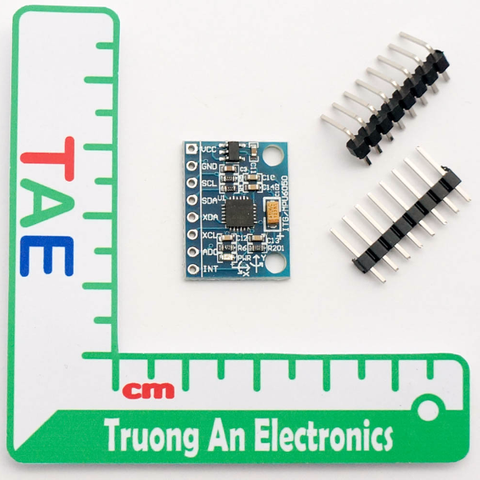

Cảm Biến Gia Tốc MPU6050

Cảm biến gia tốc MPU 6050 là cảm biến có 6 trục được thiết kế cho các ứng dụng nguồn nuôi thấp, giá rẻ, và có hiệu xuất cao, được ứng dụng trong các điện thoại máy tình bảng, và các thiết bị di động khác.

MPU-6000/6050 gồm có 3 trục con quay hồi chuyển (gyroscope) và 3 trục gia tốc (accelerometer ) được thiết kế cùng nhau trong nhân chip Digital Motion Processor (DMP) sử dụng thuật toán MotionFusion. thuật toán MotionFusion có khả năng giao tiếp với 1 số cảm biến khác qua các chân I2C phụ trợ (auxiliary master I2C bus), giúp cho thiết bị có thể trang bị đầy đủ các loại cảm biến trong 1 hệ thống điều khiển. Board MPU6050 đã được thiết kế với IC nguồn 3.3V trện board và trở kéo trên bus I2C.

Thông số kỹ thuật

- Điện áp cấp: 3~5v

- 3 góc con quay hồi chuyển với độ nhạy lên đến 131 LSBs/sps và đầy đủ các độ ±250, ±500, ±1000, and ±2000dps

- 3 góc gia tốc kế với đầy đủ khả năng lập trình với ±2g, ±4g, ±8g and ±16g

- Kích thước: 14 x 21mm

Sơ đồ nối dây

Code mẫu

Tải Thư viện tại đây
