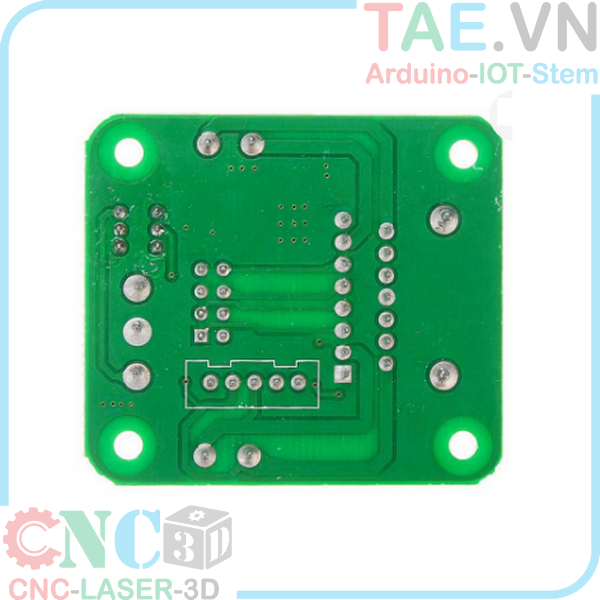

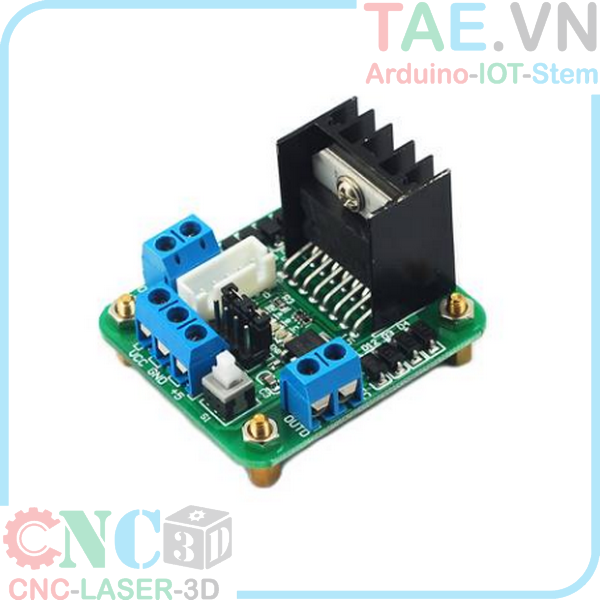

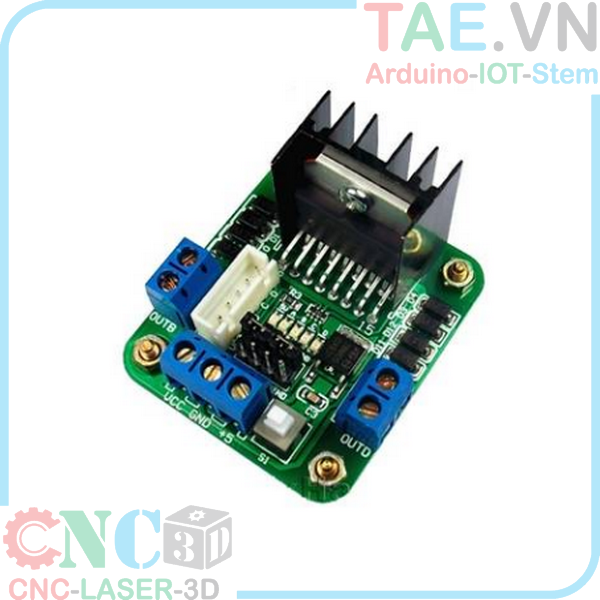

Mạch Điều Khiển Động Cơ L298 Xanh

Tình trạng: Đang Cập Nhật
70.000₫


Mạch Điều Khiển Động Cơ L298 Xanh được sử dụng để chế xe điều khiển, xe dò đường, các thiết bị sử dụng Motor DC hoặc động cơ bước… sử dụng kết hợp với vi điều khiển

  Mạch Điều Khiển Động Cơ L298 XanhMạch Điều Khiển Động Cơ L298 XanhMạch Điều Khiển Động Cơ L298 Xanh



Thông số kỹ thuật Mạch Điều Khiển Động Cơ L298 Xanh:

• Có 2 bộ cầu H

• Sử dụng IC công suất L298N (ST NEW)

• Điện áp tín hiệu 5V/ 0mA-36mA

• Điện áp hoạt động động cơ 5V-35V

• Dòng điều khiển động cơ 2A/1 mạch cầu H

• Nhiệt độ hoạt động -20 tới +135

• Công suất đầu ra 1 cầu H 25W

• Trọng lượng 30g

• Kích thước 43*43*27mm

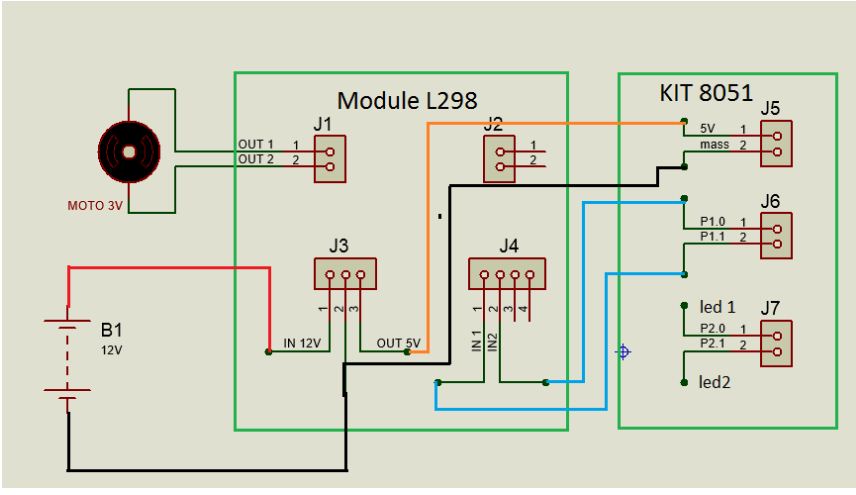

Hướng dẫn sử dụng – sơ đồ đấu nối Mạch Điều Khiển Động Cơ L298 Xanh:được tích hợp 2 mạch cầu H, có khả năng điều khiển 2 động cơ DC và 1 động cơ bước. Dòng ra tối đa 2A và nguồn cấp có thể từ 5 đến 35V. Động cơ A được điều khiển bằng cách cấp các mức điện áp 1 và 0 vào 2 chân IN1 IN2 . Tương tự động B được điều khiển bằng cách cấp mức 1, 0 vào IN3 IN4. Đảo các mức 1 , 0 này sẽ làm động cơ đảo chiều và có thể điều khiển tốc độ động cơ bằng cách cấp xung trực tiếp vào các chân IN. Chân Enable còn có tác dụng “phanh” gấp động cơ. Khi đưa chân Enable tương ứng với động cơ xuống mức 0.

Code điều khiển động cơ DC 3V quay với tốc độ chậm ( băm xung) và cứ 10s đảo chiều 1 lần đồng thời 2 led sáng thay phiên khi động cơ đảo chiều.



Mạch Điều Khiển Động Cơ L298 Xanh

Code giao tiếp Mạch Điều Khiển Động Cơ L298 Xanh:

Giao tiếp module lm298 với 8051 quay trái phải + băm xung

Thach anh: 12.Mhz

Writed by: Tae

Email: contact@tae.vn

Date: 29/08/2020

******************************************************************/

//hàm delay 1ms

#include <REGX51.H>

void CTR_delay(unsigned int CTR_t)



{

unsigned int CTR_x,CTR_y;

for(CTR_x=0;CTR_x<t;CTR_x++)

{

for(CTR_y=0;CTR_y<123;CTR_y++);

}

}

//hàm chinh

int CTR_i; // khai báo biến i

void main() //hàm chính

{

P1_0=0;

P1_1=0; // đưa 2 chân P1_0 và P1_1 xuống 0

while(1) // vòn g lặp vô hạn

{

//Động cơ quay trái

for(CTR_i=0;CTR_i<200;CTR_i++) //vòng lăp 200 lần mục đích cho đông cơ quay trong 4s

{

P2=0xFE; //bật led 1

P1_0=1; // đưa chân IN1 lên 1

CTR_delay(1); //trễ 1s

P1_0=0; // đưa chân IN1 xuống 0

CTR_delay(20);

}

P1_0=0; // đưa chân IN1 xuống 0

//Động cơ quay phải

for(CTR_i=0;CTR_i<200;CTR_i++)

{

P2=0xFD; // bật led 2 tắt led 1

P1_1=1; // đưa chân IN 2 lên 1

CTR_delay(1); //trễ 1s

P1_1=0; //đưa IN 2 xuống 0

CTR_delay(20); //trễ 1s

}

}

}

 Từ khóa sản phẩm:

-L298-B

- Điều Khiển Động Cơ L298

- mạch cầu H



Chính sách bảo hành:
