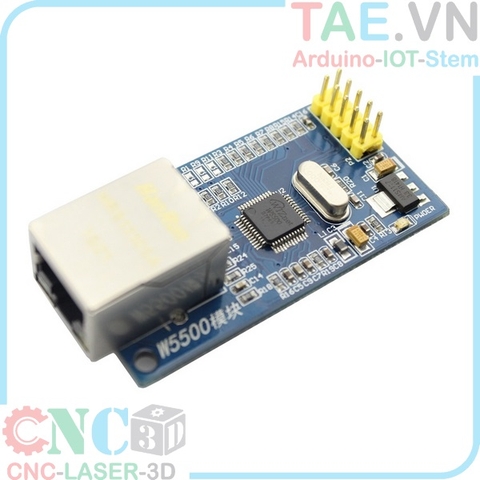

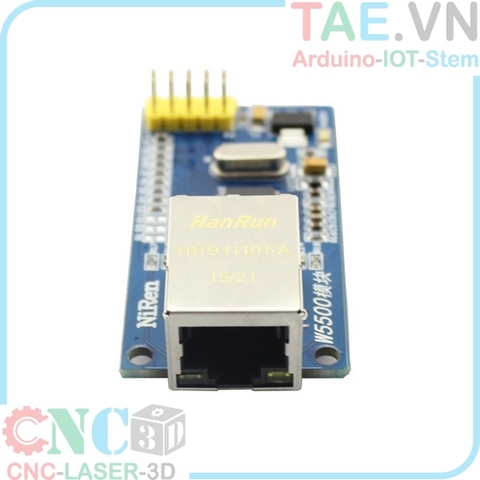

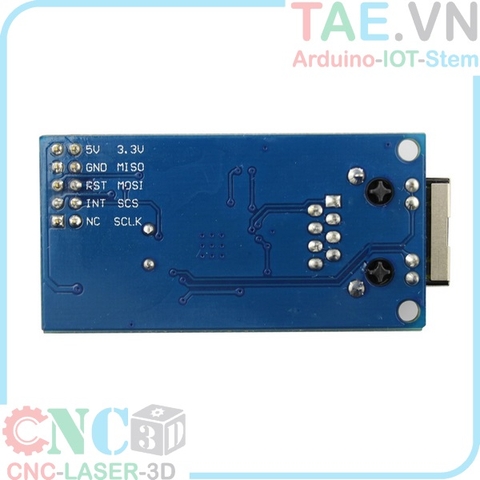

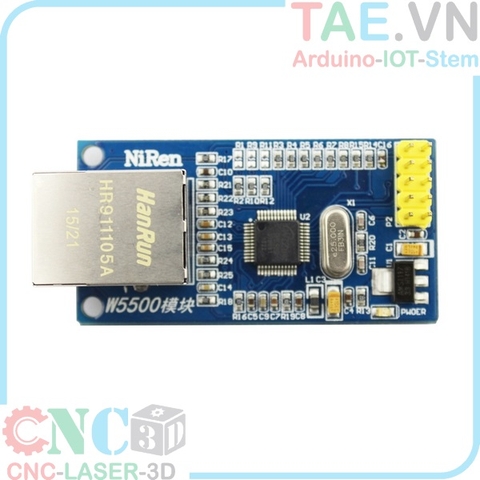

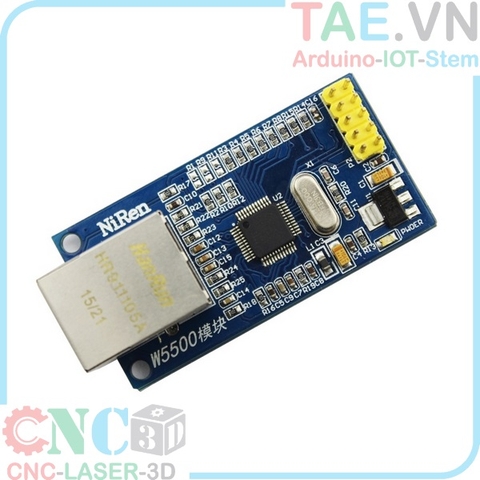

Module Ethernet W5500

Tình trạng: Còn 3 sản phẩm
120.000₫


Module Ethernet W5500 là module hỗ trợ giao tiếp ethernet sử dụng chip loại mới W5500 phù hợp với những ứng dụng kết nối internet ổn định nhất vì chỉ sử dụng 1 con chip duy nhất để triển khai TCP / IP Stack, 10/100 Ethernet MAC và PHY. Hardwired TCP/IP stack hỗ trợ TCP, UDP, IPv4, ICMP, ARP, IGMP, and PPPoE. W5500 sử dụng bộ đệm trong 32Kbyte làm bộ nhớ truyền dữ liệu. Bằng cách sử dụng W5500, người dùng có thể triển khai ứng dụng Ethernet bằng cách sử dụng chương trình giao tiếp đơn giản thay vì xử lý điều khiển Ethernet phức tạp.

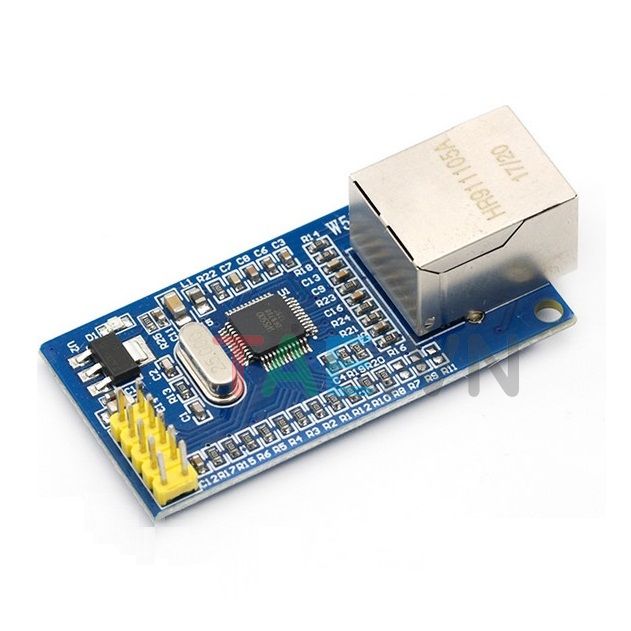

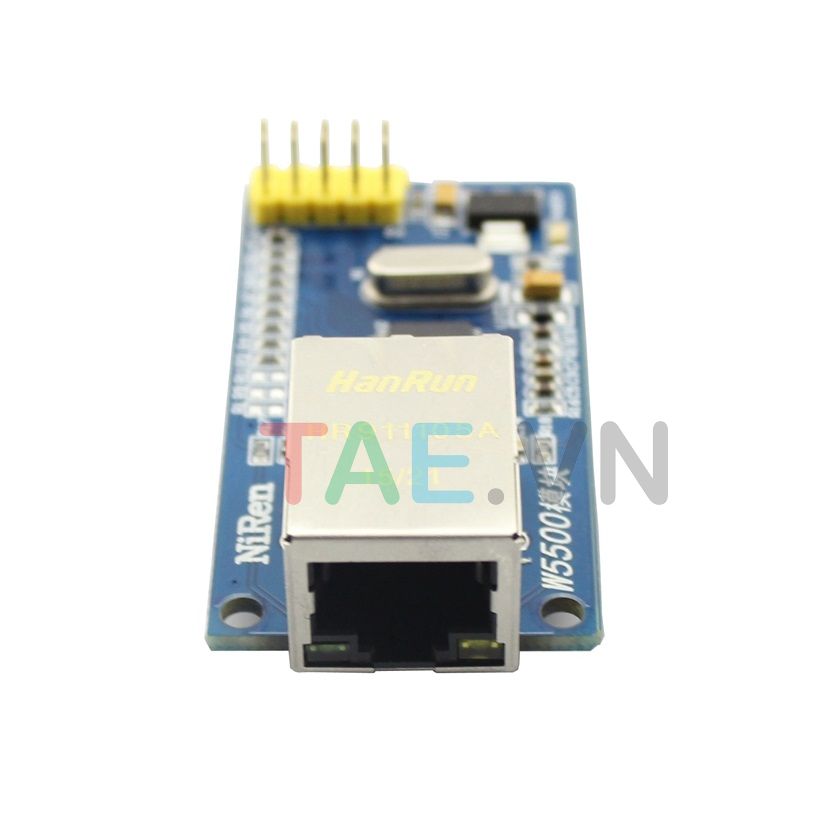

Module Ethernet W5500Module Ethernet W5500

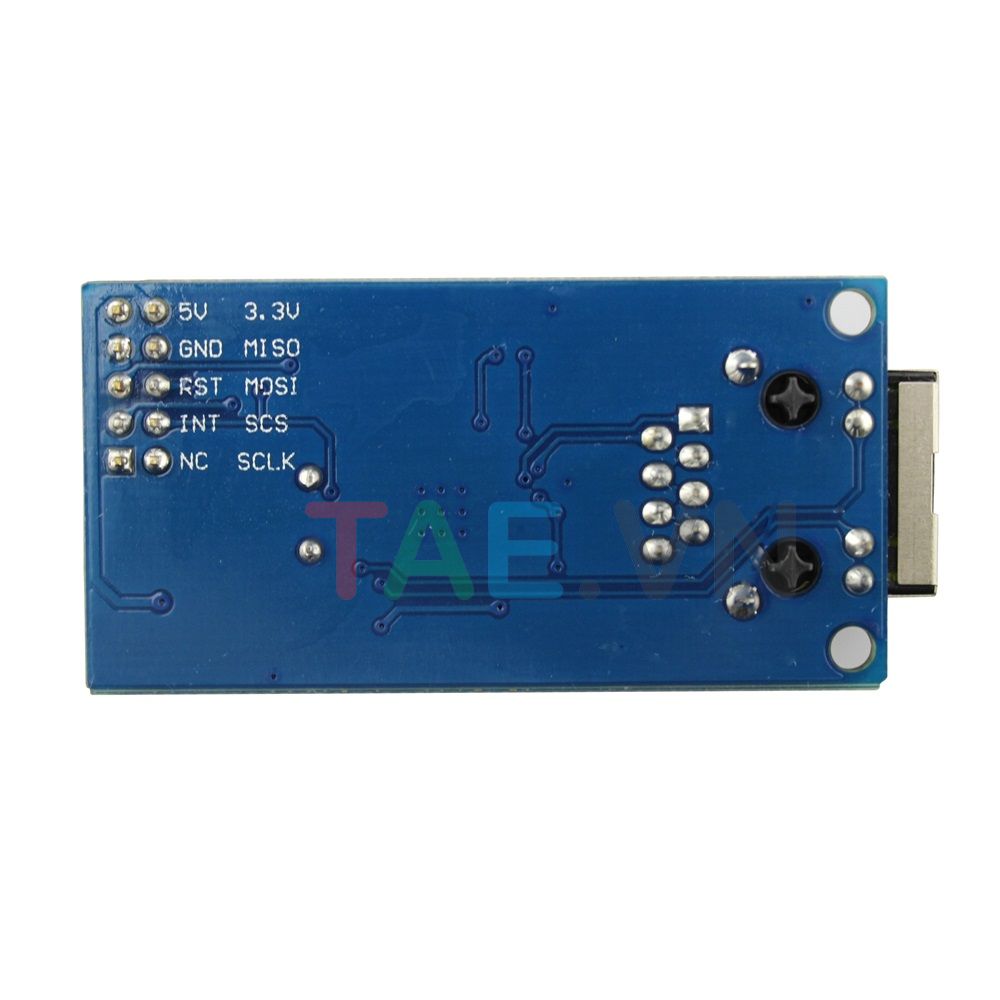

Module Ethernet W5500

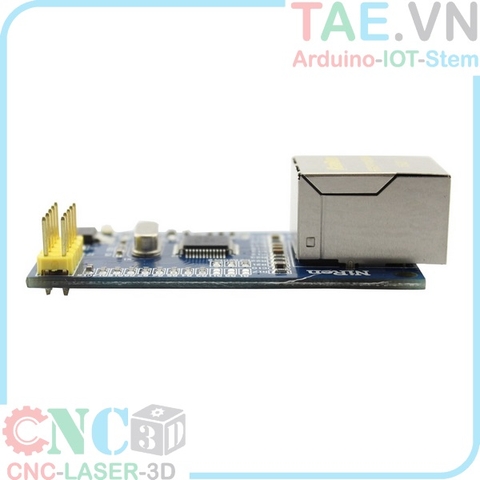

Module Ethernet W5500

Thông số kỹ thuật Module Ethernet W5500



- Hỗ trợ các giao thức TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

- Hỗ trợ 8 ổ cắm độc lập đồng thời

- Hỗ trợ chế độ Tắt nguồn

- Hỗ trợ Wake trên LAN qua UDP

- Hỗ trợ Giao diện ngoại vi nối tiếp tốc độ cao (SPI MODE 0, 3)

- Bộ nhớ 32Kbyte nội bộ cho bộ đệm Tx / Rx

- Đã nhúng 10BaseT / 100BaseTX Ethernet PHY

- Hỗ trợ Đàm phán tự động (song công hoàn toàn và một nửa, dựa trên 10 và 100)

- Không hỗ trợ phân mảnh IP

- Hoạt động 3.3V với dung sai tín hiệu 5V I / O

- Đầu ra LED (Full / Half duplex, Link, Speed, Active)

- Kích thước: 55mm x 28mm

- Điện áp hoạt động: 3,3v / 5v

- Tần số xung nhịp SPI (MAX): 80M

- Dòng điện (typ): 128mA





Hướng dẫn sử dụng – sơ đồ đấu nối Module Ethernet W5500



Module Ethernet W5500



Tài liệu – Video tham khảo:



- tài liệu và thư viện tham khảo tải về tại đây!

- Ví dụ tham khảo và đấu nối xem thêm tại đây!
