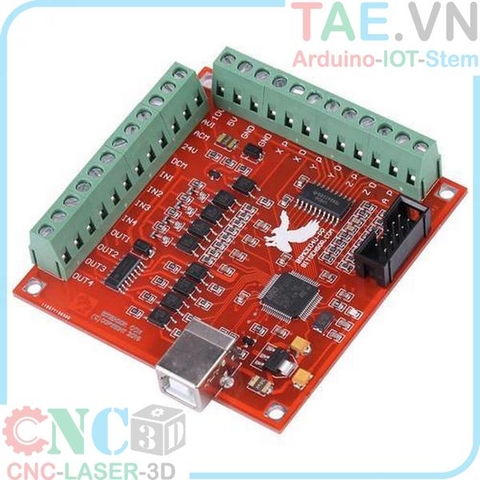

Mạch Điều Khiển BOB Mach3 CNC USB

Tình trạng: Còn 3 sản phẩm | SKU: 893261100417

Thương hiệu: Đang cập nhật

700.000₫

Mạch Điều Khiển BOB Mach3 CNC USB là mạch điều khiển CNC, sử dụng với phần mềm Mach3, kết nối với máy tính thông qua giao tiếp USB, thiết lập...

Mô tả sản phẩm
Đánh giá

Mạch Điều Khiển BOB Mach3 CNC USB là mạch điều khiển CNC, sử dụng với phần mềm Mach3, kết nối với máy tính thông qua giao tiếp USB, thiết lập cực kỳ đơn giản. Mạch điều khiển có khả năng điều khiển 4 hoặc 5 trục dùng động cơ bước ( hoặc servo ) cùng lúc qua các ngõ pul/dir X, Y, Z, A, B. Toàn bộ ngõ vào và ra được cách ly quang đảm bảo an toàn tuyệt đối.

Mạch Điều Khiển BOB Mach3 CNC USB

Thông số kỹ thuật Mạch Điều Khiển BOB Mach3 CNC USB:

Mạch Điều Khiển BOB Mach3 CNC USB

- Kích thước: 77 x 73mm

- Nguồn sử dụng: 5VDC

- Tần số xung tối đa: 100KHz

- Ngõ vào: 4

- Ngõ ra: 4

- Số trục điều khiển: 4 hoặc 5, tùy phiên bản

- Hỗ trợ bàn phím: có

- Điều khiển 4 Động cơ Bước: qua các trục X, Y, Z, A

- Số ngõ vào: 4 ngõ IN1, IN2 IN3, IN4 cách ly Opto

- Số ngõ ra: 4 ngõ OUT1, OUT2, OUT3, OUT4 cách ly IC đệm

- Hỗ trợ liên kết 4 trục, bạn có thể kết nối bốn ổ đĩa động cơ bước hoặc ổ đĩa servo

- Tần số xung bước tối đa là 100KHz, phù hợp với động cơ servo hoặc động cơ bước

- Hỗ trợ công cụ thăm dò tự động

- Hỗ trợ đầu vào khẩn cấp

- Hỗ trợ cho công tắc giới hạn

- Hỗ trợ kết nối tay quay điện tử

- Cần sử dụng nguồn điện DC DC bên ngoài để cách ly USB và cổng ngoài, và để hệ thống ổn định hơn

- Có Cổng đầu ra 0-10V, bạn có thể sử dụng phần mềm mach3 để điều khiển tốc độ động cơ trục chính

- 4 đầu vào đa năng, bạn có thể kết nối công tắc giới hạn, công tắc estop, công tắc đầu dò, trở về số 0 và thiết bị khác

- Giao diện đầu ra của rơle cách ly 4 mục đích chung, có thể điều khiển bốn rơle để điều khiển trục chính khởi động, quay tiến và quay ngược, bơm và thiết bị khác

- Đèn LED 1 trạng thái, cho biết trạng thái kết nối trên bảng

Mạch Điều Khiển BOB Mach3 CNC USB

Hướng dẫn sử dụng – sơ đồ đấu nối Mạch Điều Khiển BOB Mach3 CNC USB:

Mạch Điều Khiển BOB Mach3 CNC USB

Tài liệu – Video tham khảo:

BOB_Mach3_CNC_USB

- Xả nén thư mục và cài đặt phần mềm Mach3.
- Copy toàn bộ thư mục Mach3 trong file xả nén vào thư mục Mach3 cài đặt trong máy.
- Cắm mạch vào máy tính qua cổng USB, không cần cài Driver.
- Mở phần mềm Mach3Mill và chọn Card RnR Motion.
- Nhấn Reset, điều khiển các trục X, Y, Z, A, nếu thấy đèn trạng thái trên mạch chớp tắt tương ứng là thành công.
