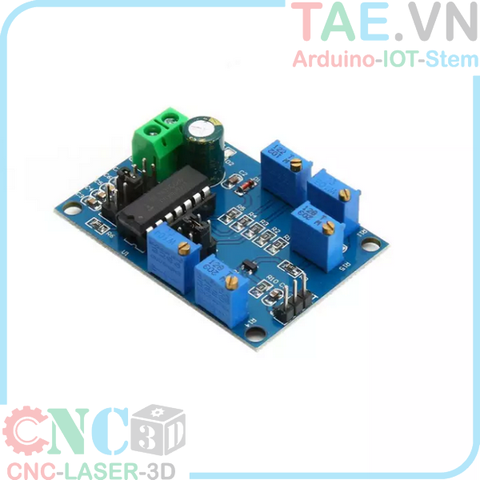

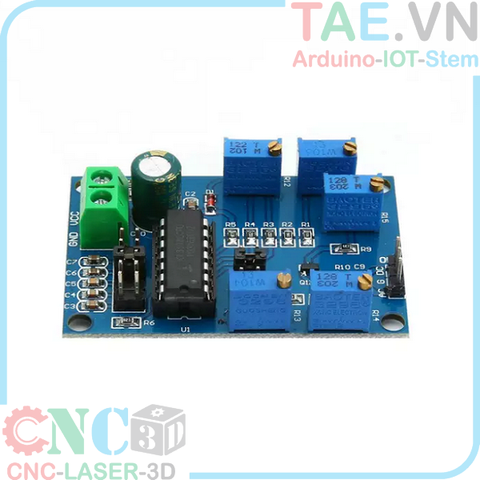

Module Phát Tín Hiệu Bamaxis ICL8038

Module Phát Tín Hiệu Bamaxis ICL8038 là sản phẩm mạch tạo sóng tín hiệu được thiết kế lên đến 5 biến trở, nên nó có thể tạo ra được nhiều dạng sóng khác nhau như sóng hình tam giác để cho các ứng dụng quét tín hiệu, sóng hình sin cho các tín hiệu truyền động, tần số sóng mang, sóng vuông cho tín hiệu kích hoạt, chuyển mạch..vv

- Điện áp hoạt động: 12-25V

- Đầu ra: tín hiệu sóng tam giác, sóng sin, sóng vuông

- Dải tần số: 10Hz - 450kHz

- Sóng sin biến dạng thấp: 1%

- Phạm vi chu kỳ: 2% - 98%

- Độ tuyến tính đầu ra sóng tam giác: 0.1%

- Nhiệt độ làm việc: 0-70 độ C

- Kích thước: 54,5 x 37,8mm

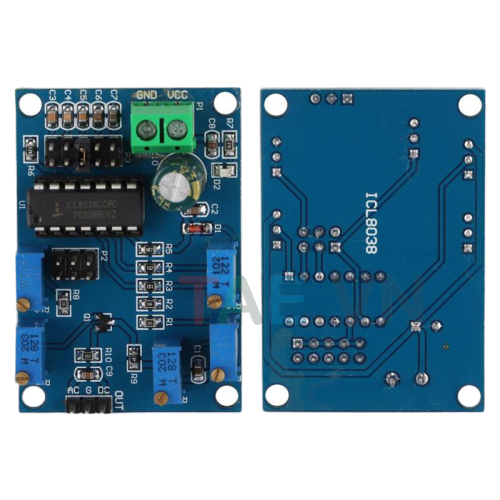

▲VCC, GND: điện áp làm việc
▲ AC: với đầu ra DC
▲ G: Nối đất DC: tín hiệu ngõ ra không bị nhiễu
▲ R11: Điều chỉnh tần số
▲ R12: Điều chỉnh chu kỳ nhiệm vụ sóng vuông
▲ R13: Điều chỉnh tuyến tính sóng sin
▲ R14: điều chỉnh biên độ
▲ R15: Điều chỉnh tuyến tính sóng vuông
▲ Jumper P2: chọn các dạng sóng khác nhau (tam giác, vuông hoặc sin)
▲ Jumper P3: Chọn dải tần số khác: 10Hz-450HZ, 90Hz-1.5kHz, 940Hz-15KHz, 6kHz-120KHz, 20KHz-450KHZ
