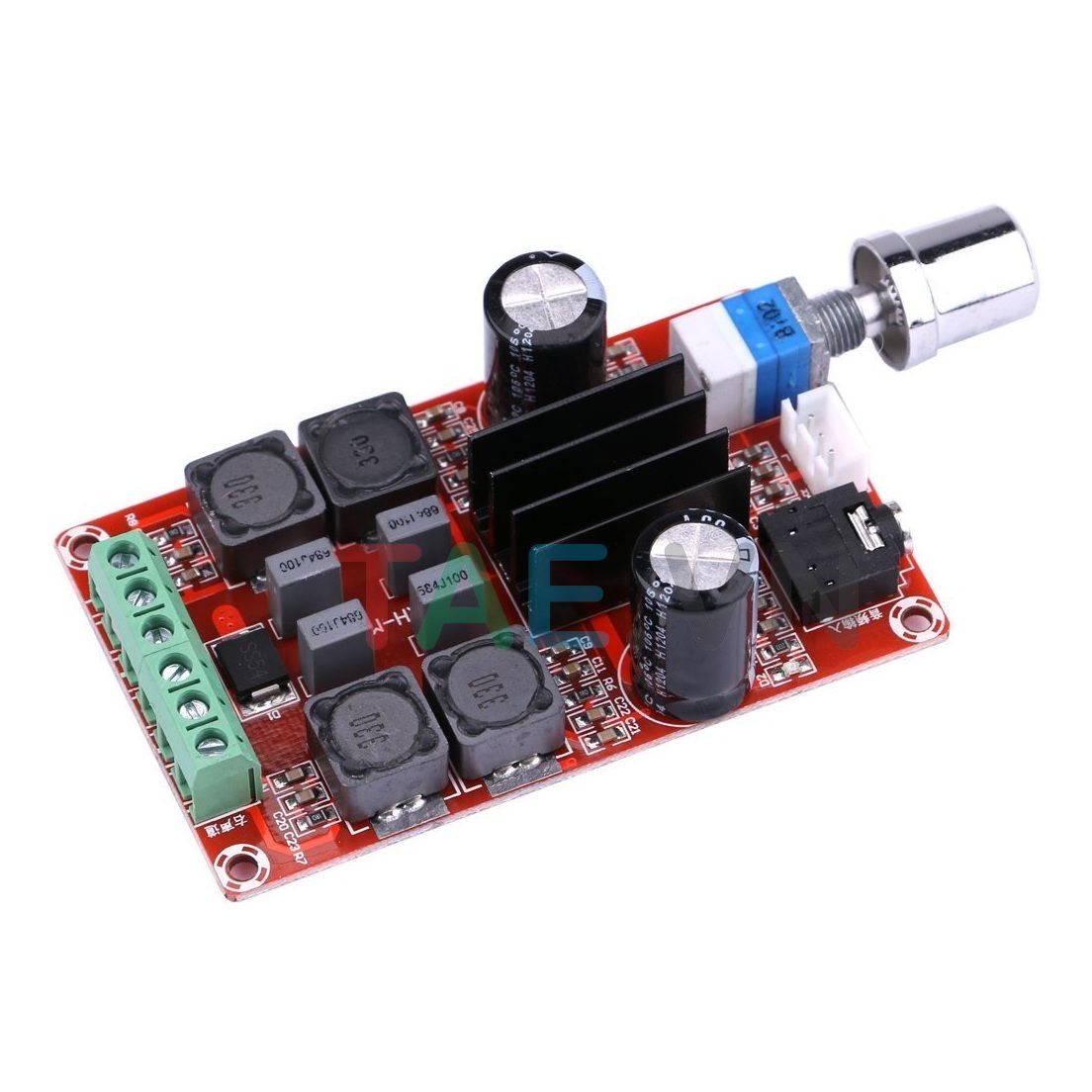

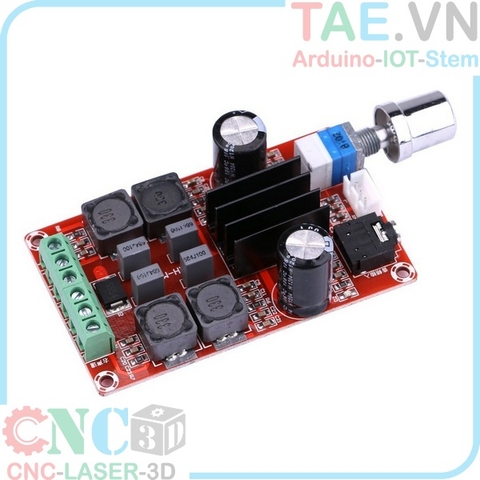

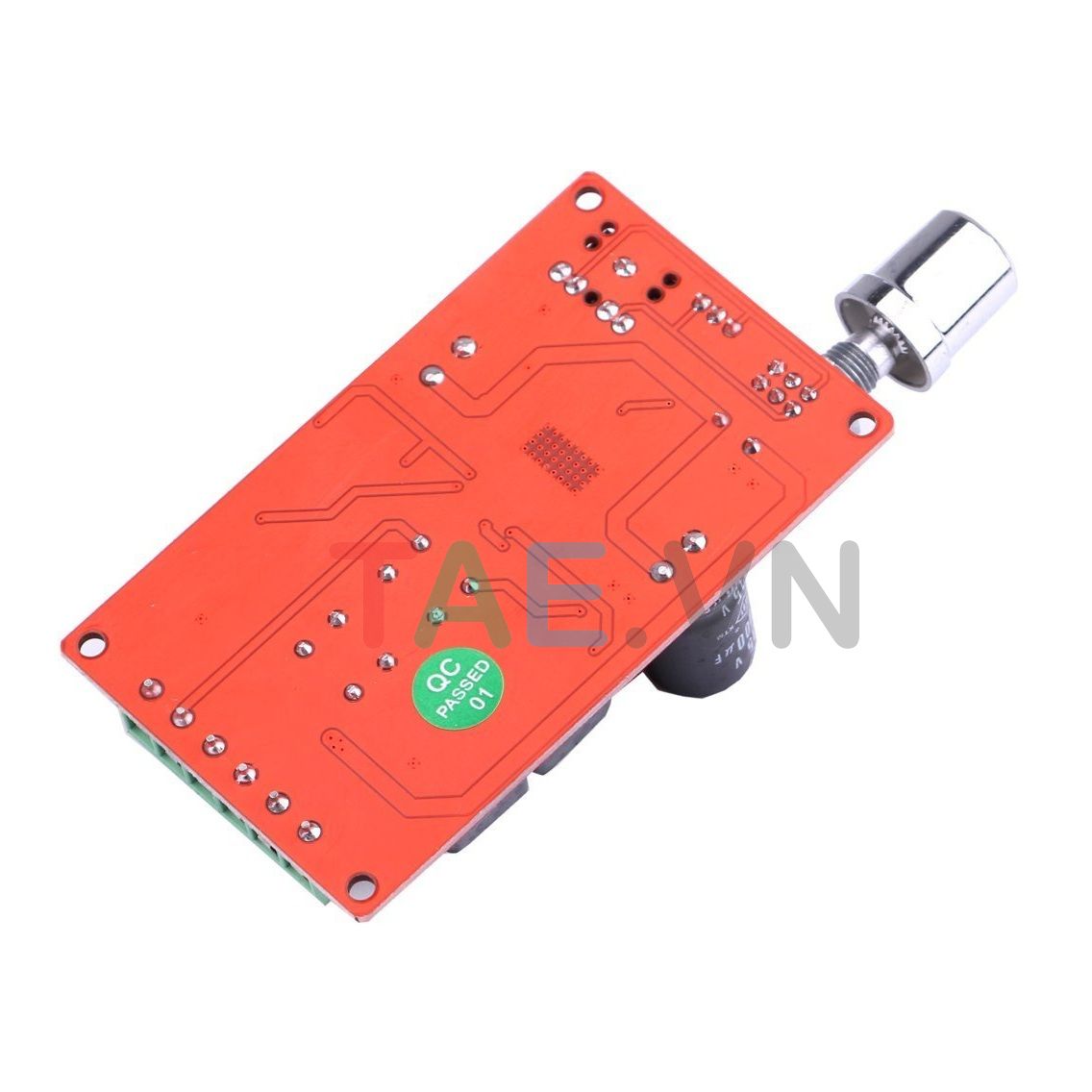

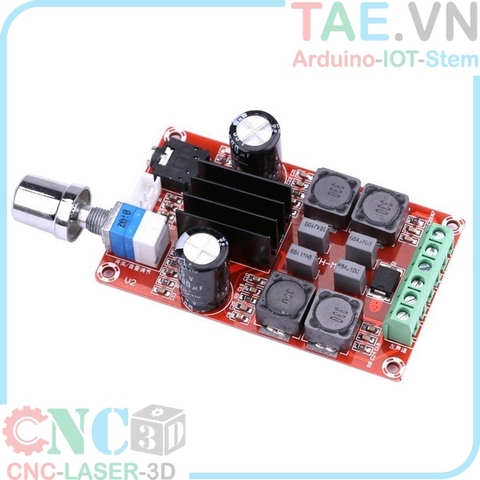

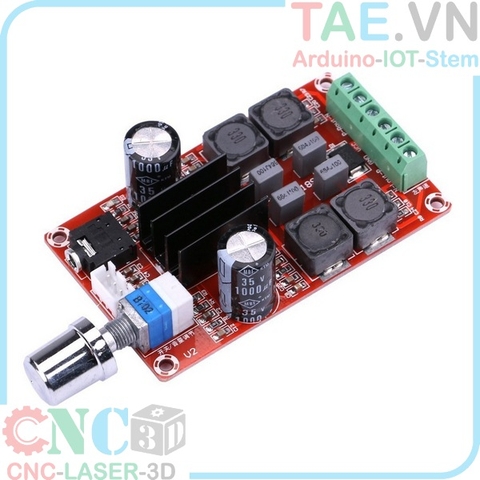

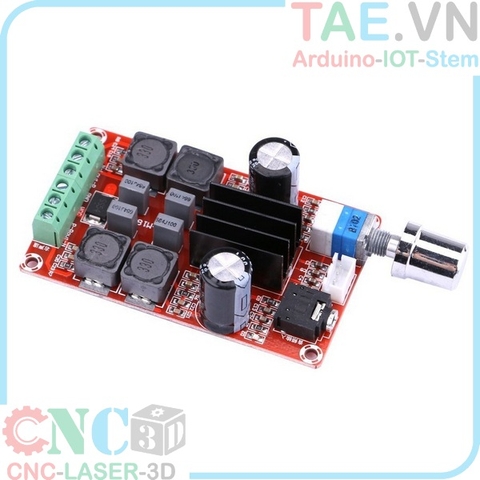

Module Khuếch Âm Thanh TPA3116D2 2x50Wđược thiết kế dựa trên IC TPA3116D2 từ chính hãng Texas Instruments với công suất khuếch đại 2x50W chuẩn class D, đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là ít tỏa nhiệt, hiệu suất ngõ ra cao và kích thước nhỏ gọn, mạch có thể điều chỉnh âm lượng ngõ ra trực tiếp trên board bằng volume, âm thanh ngõ vào qua cổng 3.5mm.
Thông số kỹ thuật Module Khuếch Âm Thanh TPA3116D2 2x50W
- IC công suất: TPA3116D2 Class-D Stereo Amplifier từ chính hãng Texas Instruments.
- Điện áp cung cấp: 5~24VDC.
- Ngõ ra công suất: 2 x 50W RL=4Ohm
- Tín hiệu ngõ vào: Jack Audio 3.5 Hifi
- Tín hiệu ngõ ra 2 kênh L, R giắc Domino.
- Kích thước: 83 x 50 x 23mm.
- Mạch khuếch đại âm thanh TPA3116D2 Class D 2x50W có tính năng bảo vệ quá dòng, quá nhiệt, mạch được thiết kế nhỏ gọn và dễ dàng kết nối, giúp bạn thiết kế mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao một cách dễ dàng.

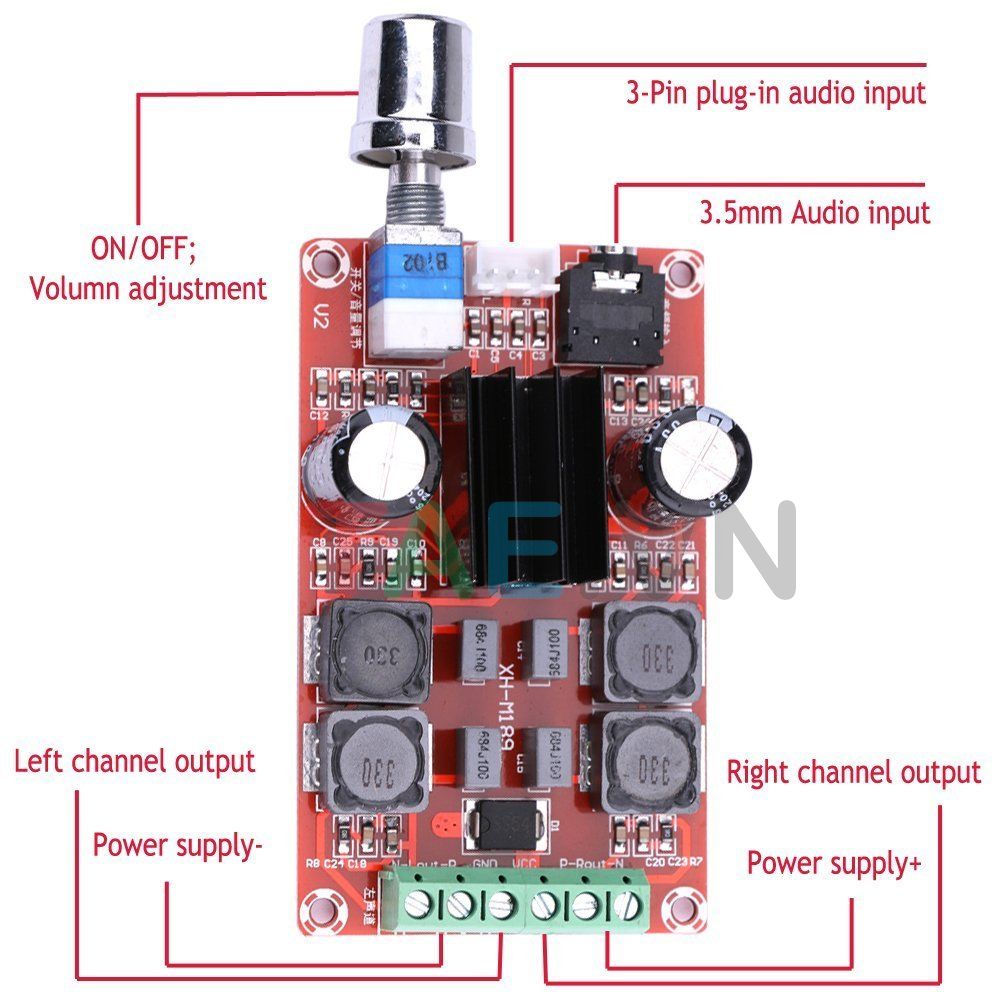

Hướng dẫn sử dụng – sơ đồ đấu nối Module Khuếch Âm Thanh TPA3116D2 2x50W
