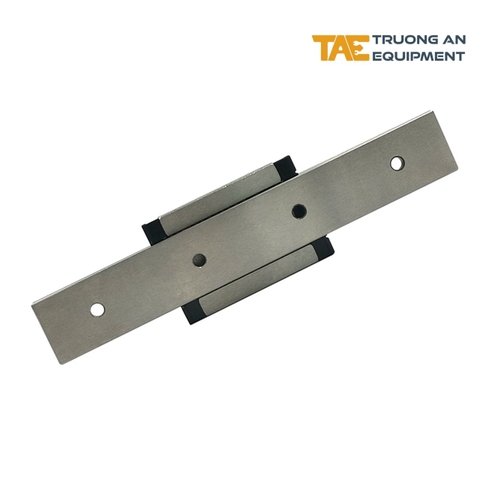

Con Trượt Vuông OEM Tiêu Chuẩn MGW

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: OEM

Loại: Thiết Bị Cơ Khí - Tự Động Hóa

170.000₫ (chưa gồm VAT)

192.100₫ (đã gồm VAT)

Số lượng

Đang cập nhật

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

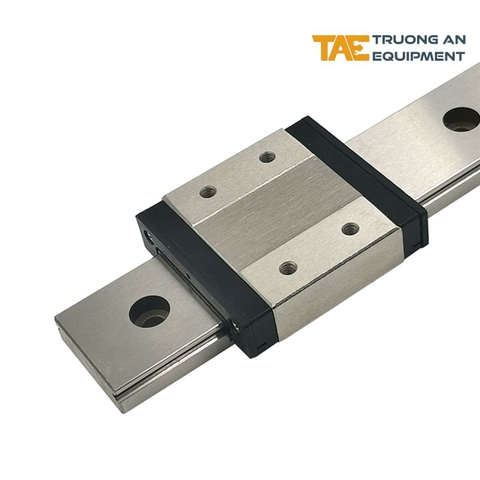

Con trượt OEM tiêu chuẩn MGW là block dẫn hướng tuyến tính bản rộng cỡ nhỏ (miniature wide type), chạy trên thanh ray trượt MGWR / MGW tương ứng.

Bên trong block trang bị hệ thống bi thép tuần hoàn chính xác, giúp chuyển động lăn mịn màng, giảm hệ số ma sát và chịu tải định hướng theo nhiều chiều, đặc biệt ưu việt về khả năng chịu mô-men lật (moment load).

Sản phẩm còn được gọi là block MGW, con trượt bản rộng mini, carriage MGW hoặc wide miniature linear block.

Đây là linh kiện quan trọng trong các mô-đun truyền động yêu cầu độ cứng vững cao trên một thanh ray đơn, máy in 3D khổ rộng, thiết bị sản xuất linh kiện điện tử, bán dẫn, kính hiển vi tự động và hệ thống tự động hóa phòng thí nghiệm.

Các con trượt MGW phân loại theo kích thước bề rộng ray (size 7, 9, 12, 15) và chiều dài thân con trượt: biến thể C (thân tiêu chuẩn) và biến thể H (thân dài chịu tải cao). Cần đảm bảo chọn đúng size trùng với size của ray trượt MGWR/MGW đi kèm.

TAE cung cấp con trượt MGW thương hiệu OEM với đầy đủ các mã thông dụng: MGW7C, MGW7H, MGW9C, MGW9H, MGW12C, MGW12H, MGW15C và MGW15H.

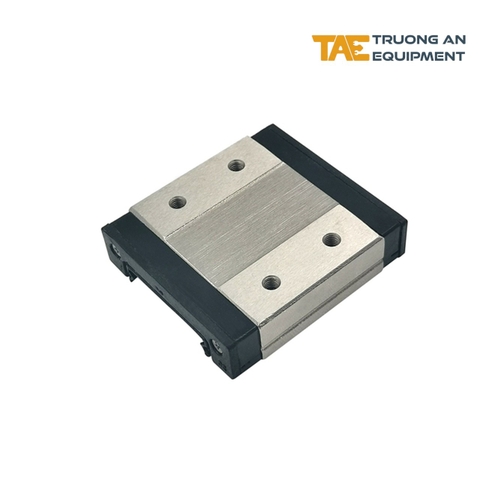

Mỗi block khi giao đều có nẹp nhựa giữ bi chuyên dụng đi kèm để chống rơi bi trong quá trình vận chuyển.

Phân biệt biến thể C (Tiêu chuẩn) và H (Dài)

Dòng con trượt MGW hỗ trợ 2 kiểu dáng thân chính nhằm đáp ứng các yêu cầu về không gian và tải trọng khác nhau:

Biến thể C (Standard Block): Kích thước thân ngắn gọn, trọng lượng nhẹ. Phù hợp cho các cơ cấu có hành trình hẹp, yêu cầu tối ưu không gian nhưng vẫn cần mặt chân đế rộng để chống lật.
Biến thể H (Heavy Load Block): Thân con trượt kéo dài hơn (chứa thêm nhiều bi tuần hoàn hơn). Tăng đáng kể diện tích tiếp xúc với ray, giúp tăng tối đa khả năng chịu tải trọng tĩnh/động và khả năng chống mô-men lật theo mọi hướng (pitching, yawing, rolling moment).

Mã con trượt	Ray phù hợp	Đặc điểm thân	Ứng dụng tham khảo
MGW7C / 7H	MGWR7 / MGW7	Bản rộng siêu nhỏ gọn	Cơ cấu vi mô, kính hiển vi tự động, thiết bị quang học cỡ nhỏ
MGW9C / 9H	MGWR9 / MGW9	Bản rộng gọn nhẹ	Máy in 3D cỡ nhỏ, robot pick&place, thiết bị đo kiểm chính xác
MGW12C / 12H	MGWR12 / MGW12	Bản rộng thông dụng	Máy in 3D khổ rộng, CNC mini, máy gá chíp bán dẫn / PCB
MGW15C / 15H	MGWR15 / MGW15	Tải & mô-men cao nhất dòng mini	Trục Z / Y máy CNC, bàn trượt tự động hóa công nghiệp tải trọng lớn

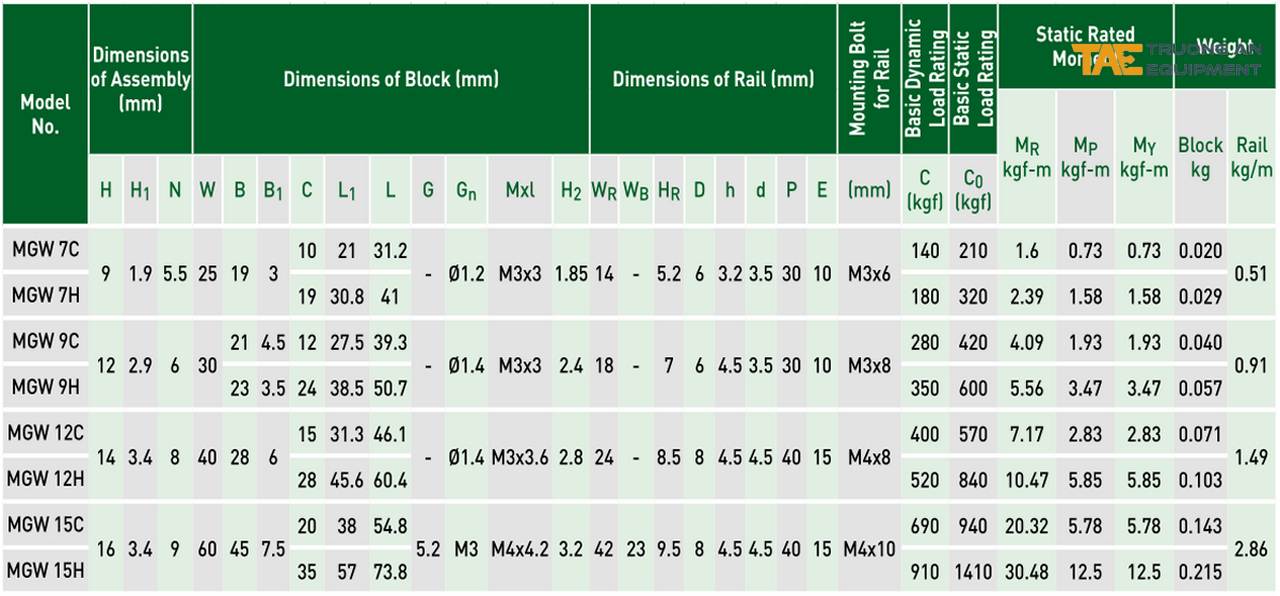

Thông số kỹ thuật chi tiết block MGW7 đến MGW15

Bảng 1: Kích thước hình học ngoài của block con trượt

Mã sản phẩm	Chiều rộng block (W)	Chiều dài block (L)	Chiều cao tổng lắp (H)
MGW7C	25 mm	31,2 mm	9 mm
MGW7H	25 mm	41,0 mm	9 mm
MGW9C	30 mm	39,3 mm	12 mm
MGW9H	30 mm	50,7 mm	12 mm
MGW12C	40 mm	46,1 mm	14 mm
MGW12H	40 mm	60,4 mm	14 mm
MGW15C	60 mm	54,8 mm	16 mm
MGW15H	60 mm	73,8 mm	16 mm

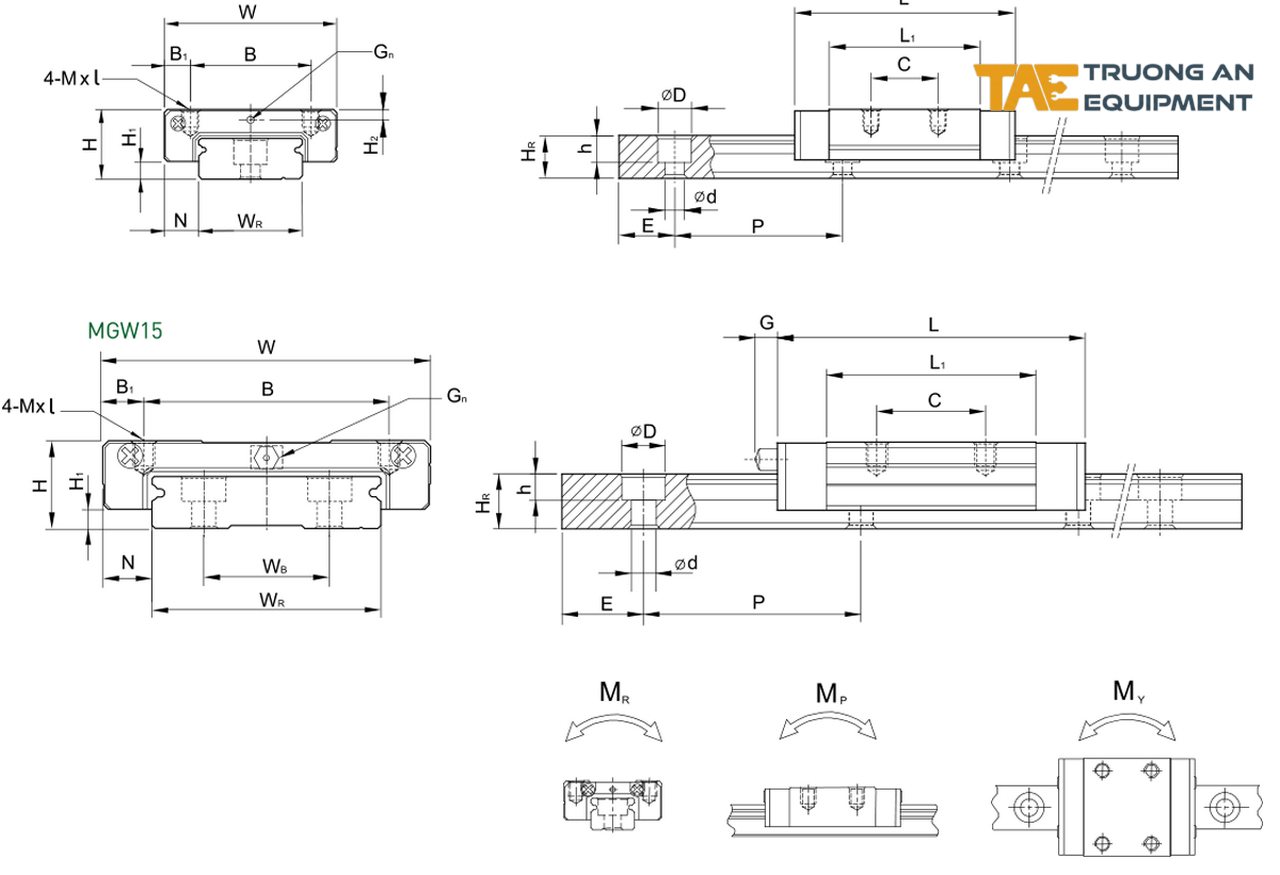

Bảng 2: Kích thước khoảng cách lỗ bắt vít trên block (B × C) và cỡ ren

Mã sản phẩm	Khoảng cách ngang (B)	Khoảng cách dọc (C)	Quy cách ren bắt vít (M)
MGW7C	19 mm	10 mm	M3 × 3 mm
MGW7H	19 mm	19 mm	M3 × 3 mm
MGW9C	21 mm	12 mm	M3 × 3 mm
MGW9H	23 mm	24 mm	M3 × 3 mm
MGW12C	28 mm	15 mm	M3 × 3,6 mm
MGW12H	28 mm	28 mm	M3 × 3,6 mm
MGW15C	45 mm	20 mm	M4 × 4,2 mm
MGW15H	45 mm	35 mm	M4 × 4,2 mm

Phạm vi cung cấp và đặt hàng

Đơn vị bán: Cái / Block; giá bán áp dụng cho 1 con trượt đơn lẻ.
Phụ kiện kèm theo: 1 nẹp nhựa giữ bi (gá sẵn bên trong block) giúp bảo vệ hàng bi không bị văng ra ngoài.

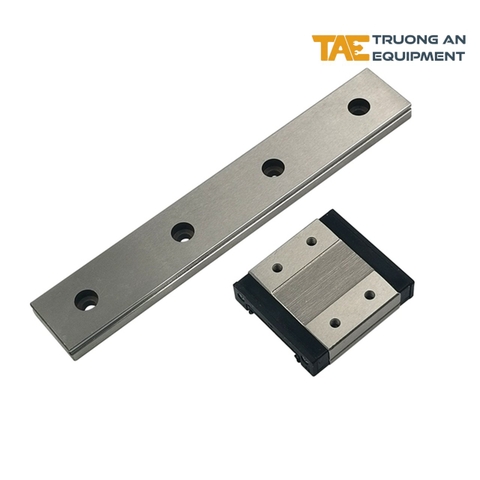

Thanh ray trượt: Không bao gồm thanh ray trượt (vui lòng đặt mua riêng sản phẩm Ray trượt MGWR bản rộng đúng size).

Phụ kiện và sản phẩm dùng cùng

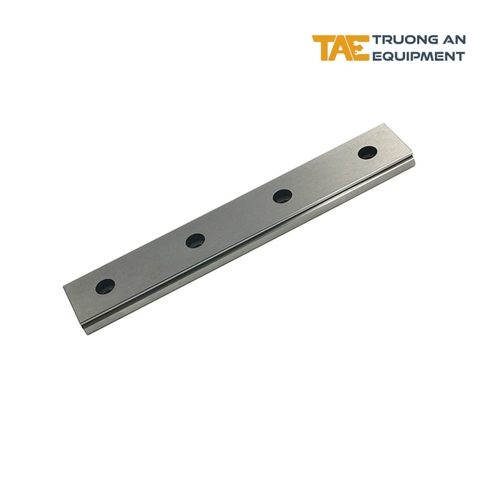

Thanh trượt OEM MGWR / MGW: Ray dẫn hướng bản rộng tiêu chuẩn các size MGWR7, MGWR9, MGWR12, MGWR15 tính theo mét.
Vít me bi và đai ốc mini: Trục truyền động chính xác kết hợp hoàn hảo với cụm ray con trượt MGW.
Khớp nối mềm động cơ: Truyền động lực từ động cơ bước NEMA 14 / NEMA 17 sang vít me.
Mỡ bôi trơn con trượt: Mỡ bò chuyên dụng giúp bảo vệ đường bi và giữ vận hành mượt mà lâu dài

Câu hỏi thường gặp

1. Con trượt MGW bán tại TAE có đi kèm ray không?

Không. Sản phẩm này chỉ bao gồm 01 block con trượt kèm nẹp nhựa giữ bi. Bạn có thể mua thêm ray trượt MGWR bản rộng theo số mét cần dùng tại danh mục ray trượt của TAE.

2. Con trượt MGW khác gì so với con trượt MGN?

MGW là dòng con trượt bản rộng (Wide type), trong khi MGN là dòng bản hẹp (Standard/Narrow type). Ray và block MGW rộng hơn đáng kể, cho khả năng chịu mô-men lật (pitch, roll, yaw moment) cao hơn nhiều. Do đó, thiết kế sử dụng MGW có thể dùng 1 ray đơn thay vì phải chạy song song 2 ray MGN.

3. If lỡ làm rơi bi ra ngoài thì có mua bi lẻ để lắp lại được không?

Dòng mini có đường kính bi rất nhỏ (thường từ 1mm - 2mm tùy size). Việc nhặt và xếp lại bi thủ công rất khó khăn và tốn thời gian. Do đó, khuyến cáo khách hàng thao tác sang ray đúng hướng dẫn để tránh làm rơi bi.

4. Con trượt MGW12C và MGW12H có dùng chung ray MGWR12 được không?

Có. Cả hai biến thể MGW12C và MGW12H đều dùng chung quy cách thanh ray MGWR12 (bề rộng ray 24mm). Sự khác biệt duy nhất là chiều dài của bản thân block con trượt.

Hướng dẫn chăm sóc và bôi trơn

Để con trượt MGW giữ được tuổi thọ cao và chuyển động mượt mà, người dùng cần lưu ý bảo dưỡng định kỳ:

Bôi trơn ban đầu: Con trượt mới thường chỉ có một lớp dầu bảo quản mỏng chống gỉ. Trước khi đưa vào vận hành chính thức trên máy in 3D hay CNC, hãy bơm hoặc thoa một lớp mỡ bôi trơn chuyên dụng (gốc Lithium synthetic) vào rãnh bi qua lỗ tra mỡ ở đầu nắp nhựa.

Vệ sinh bụi bẩn: Môi trường máy in 3D hay CNC có nhiều vụn nhựa, phoi gỗ, bụi mịn. Thường xuyên lau sạch bề mặt ray và đầu chắn bụi của block để tránh hạt bụi chui vào làm kẹt bi tuần hoàn.
