Con Trượt Vuông OEM Tiêu Chuẩn MGN

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: OEM

Loại: Thiết Bị Cơ Khí - Tự Động Hóa

170.000₫ (chưa gồm VAT)

192.100₫ (đã gồm VAT)

Số lượng

Đang cập nhật

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

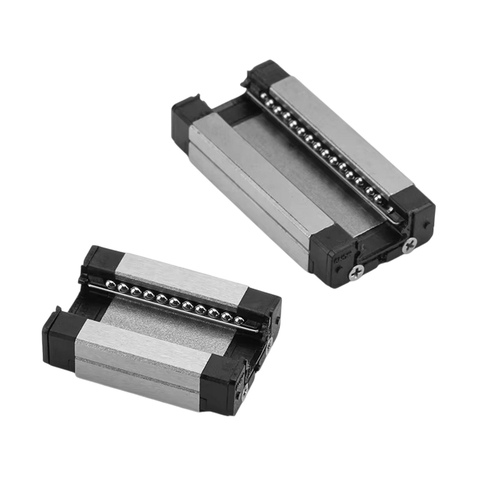

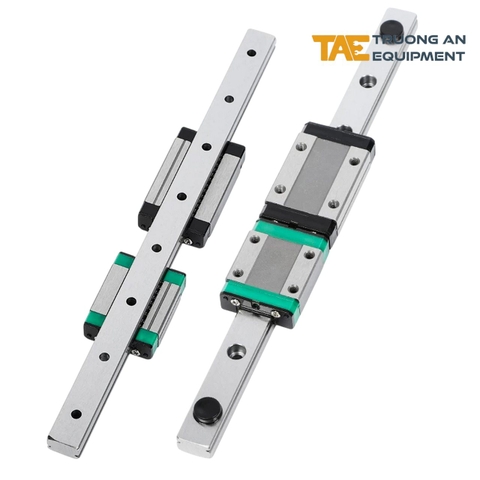

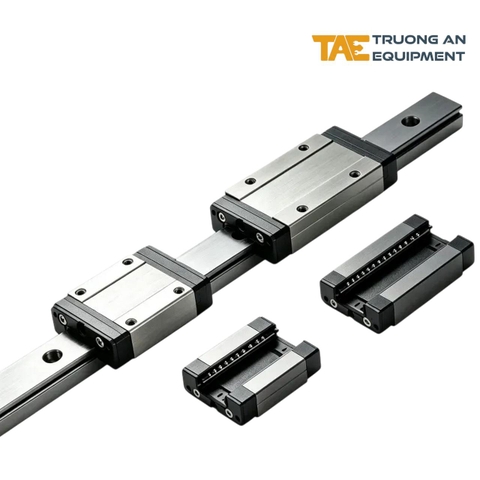

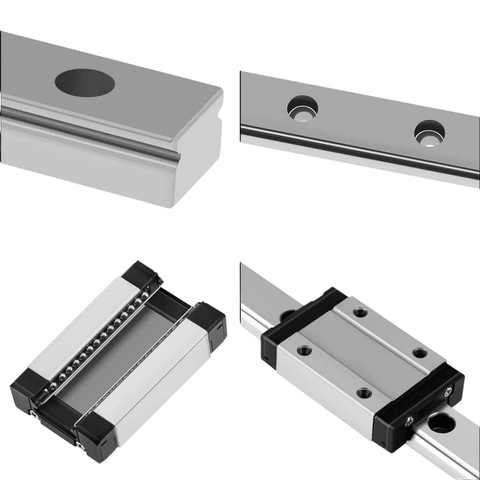

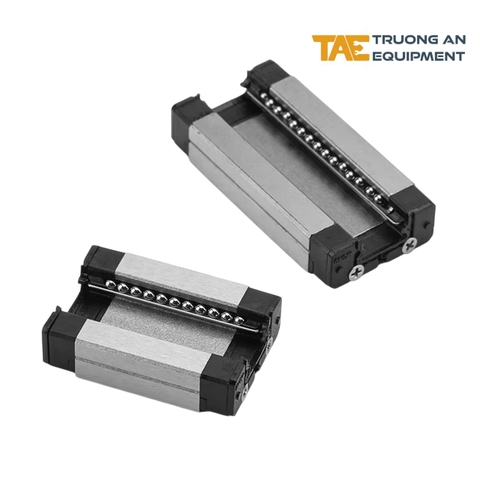

Con trượt OEM tiêu chuẩn MGN là block dẫn hướng tuyến tính cỡ nhỏ, chạy trên thanh ray trượt MGR / MGN tương ứng. Bên trong block trang bị hệ thống bi thép tuần hoàn chính xác, giúp chuyển động lăn mịn màng, giảm hệ số ma sát và chịu tải định hướng theo nhiều chiều khác nhau.

Sản phẩm còn được gọi là block MGN, con trượt mini, carriage MGN hoặc miniature linear block. Đây là linh kiện quan trọng trong các mô-đun truyền động của máy in 3D (CoreXY, Voron, Ender), máy khắc CNC mini, slider máy ảnh, thiết bị quang học và các hệ thống tự động hóa phòng thí nghiệm.

Các con trượt MGN phân loại theo kích thước bề rộng ray (size 7, 9, 12, 15) và chiều dài thân con trượt: biến thể C (thân tiêu chuẩn) và biến thể H (thân dài chịu tải cao). Cần đảm bảo chọn đúng size trùng với size của ray trượt MGR/MGN đi kèm.

TAE cung cấp con trượt MGN thương hiệu OEM với đầy đủ các mã thông dụng: MGN7C, MGN7H, MGN9C, MGN9H, MGN12C, MGN12H, MGN15C và MGN15H. Mỗi block khi giao đều có nẹp nhựa giữ bi chuyên dụng đi kèm để chống rơi bi trong quá trình vận chuyển.

Phân biệt biến thể C (Tiêu chuẩn) và H (Dài)

Dòng con trượt MGN hỗ trợ 2 kiểu dáng thân chính nhằm đáp ứng các yêu cầu về không gian và tải trọng khác nhau:

Biến thể C (Standard Block): Kích thước thân ngắn gọn, trọng lượng nhẹ. Phù hợp cho các cơ cấu có hành trình hẹp, yêu cầu tối ưu không gian và tải trọng làm việc vừa phải.
Biến thể H (Heavy Load Block): Thân con trượt kéo dài hơn (chứa thêm nhiều bi tuần hoàn hơn). Tăng diện tích tiếp xúc với ray, giúp tăng khả năng chịu tải trọng tĩnh/động và khả năng chống mô-men lật (pitching/yawing moment).

Mã con trượt	Ray phù hợp	Đặc điểm thân	Ứng dụng tham khảo
MGN7C / 7H	MGR7 / MGN7	Siêu nhỏ gọn	Cơ cấu vi mô, đầu đọc laser, kính hiển vi tự động
MGN9C / 9H	MGR9 / MGN9	Gọn nhẹ	Máy in 3D cỡ nhỏ, slider máy ảnh nhẹ, robot pick&place
MGN12C / 12H	MGR12 / MGN12	Thông dụng nhất	Máy in 3D Voron/Ender, CNC mini khắc gỗ, máy cắt laser
MGN15C / 15H	MGR15 / MGN15	Tải cao trong dòng mini	Trục Z máy CNC mini, bàn trượt công nghiệp cỡ nhỏ

Thông số kỹ thuật chi tiết block MGN7 đến MGN15

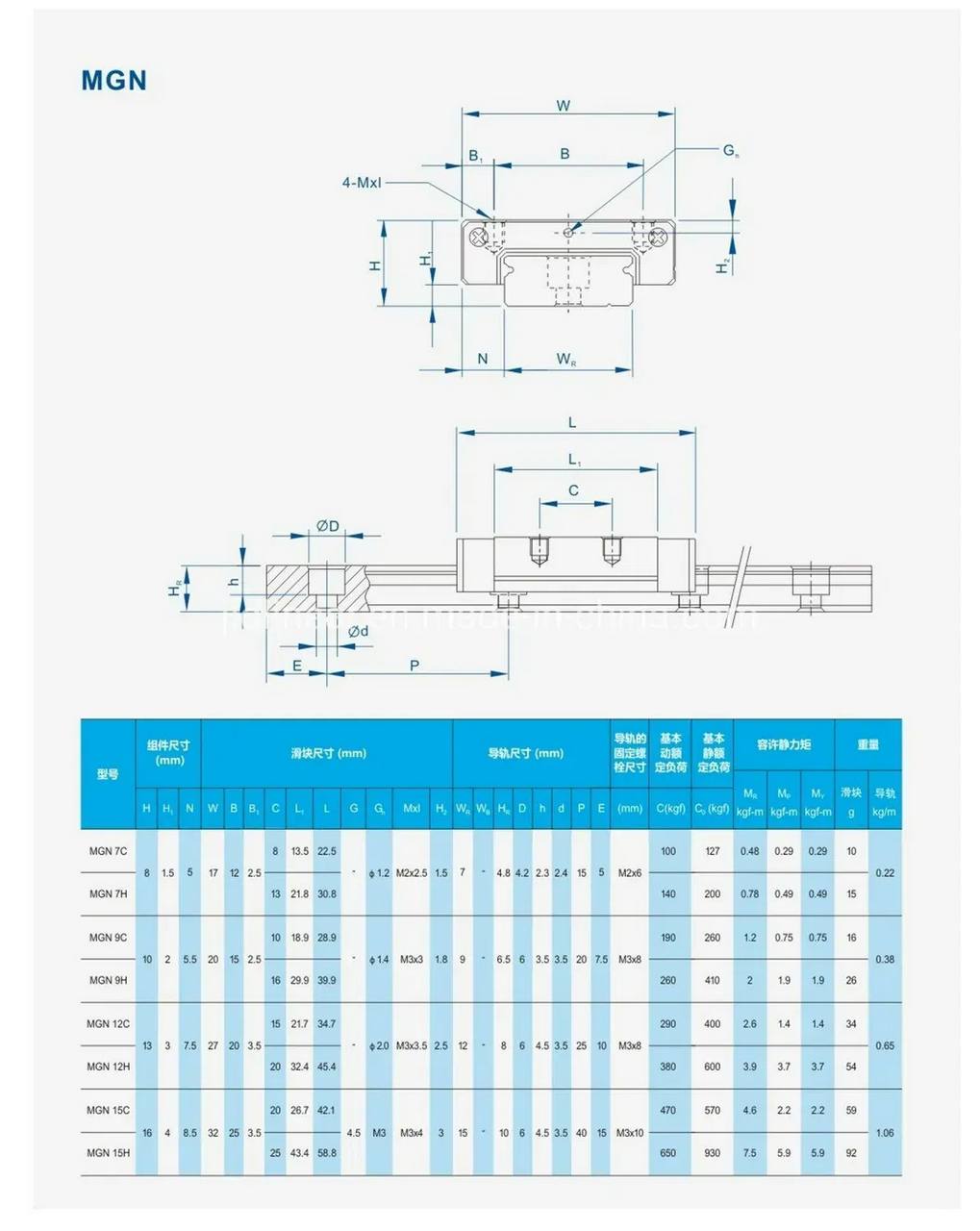

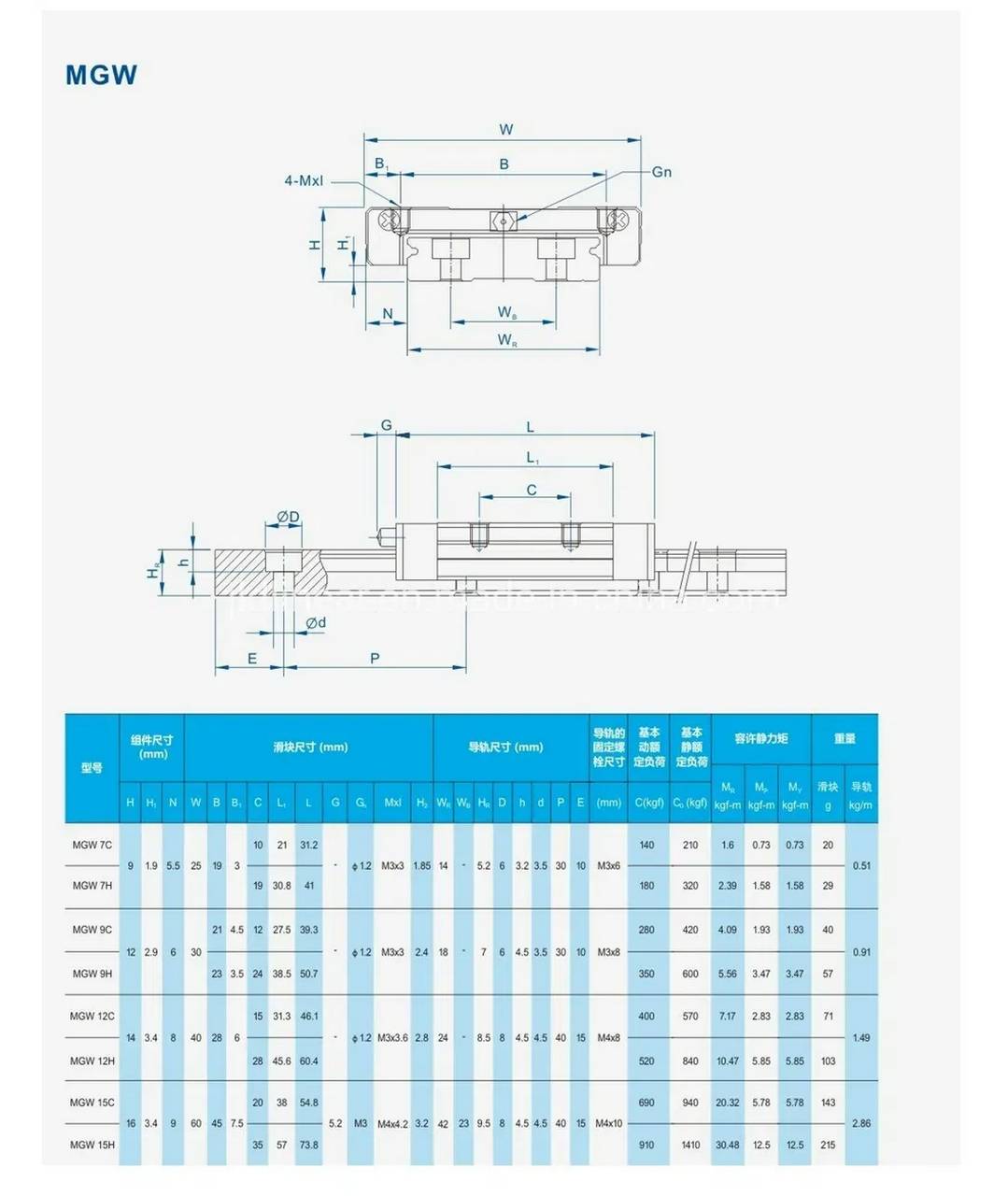

Bảng 1: Kích thước hình học ngoài của block con trượt

Mã sản phẩm	Chiều rộng block (W)	Chiều dài block (L)	Chiều cao tổng lắp (H)
MGN7C	17 mm	22,5 mm	8 mm
MGN7H	17 mm	30,8 mm	8 mm
MGN9C	20 mm	28,9 mm	10 mm
MGN9H	20 mm	39,9 mm	10 mm
MGN12C	27 mm	34,7 mm	13 mm
MGN12H	27 mm	45,4 mm	13 mm
MGN15C	32 mm	42,1 mm	16 mm
MGN15H	32 mm	58,8 mm	16 mm

Bảng 2: Kích thước khoảng cách lỗ bắt vít trên block (B × C) và cỡ ren

Mã sản phẩm	Khoảng cách ngang (B)	Khoảng cách dọc (C)	Quy cách ren bắt vít (M)
MGN7C	12 mm	8 mm	M2 × 2,5 mm
MGN7H	12 mm	13 mm	M2 × 2,5 mm
MGN9C	15 mm	10 mm	M3 × 3 mm
MGN9H	15 mm	16 mm	M3 × 3 mm
MGN12C	20 mm	15 mm	M3 × 3,5 mm
MGN12H	20 mm	20 mm	M3 × 3,5 mm
MGN15C	25 mm	20 mm	M3 × 4 mm
MGN15H	25 mm	25 mm	M3 × 4 mm

Nguồn thông số tham chiếu hình học: tiêu chuẩn dòng MGN của HIWIN. Đối với hàng OEM, kích thước thực tế có thể có dung sai nhỏ theo từng lô sản xuất. Vui lòng đối chiếu với bản vẽ sản phẩm thực tế trước khi khoan bệ gá.

Phạm vi cung cấp và đặt hàng

Đơn vị bán: Cái / Block; giá bán áp dụng cho 1 con trượt đơn lẻ.
Phụ kiện kèm theo: 1 nẹp nhựa giữ bi (gá sẵn bên trong block) giúp bảo vệ hàng bi không bị văng ra ngoài.
Thanh ray trượt: Không bao gồm thanh ray trượt (vui lòng đặt mua riêng sản phẩm Ray trượt MGR đúng size).

Phụ kiện và sản phẩm dùng cùng

Thanh trượt OEM MGR / MGN: Ray dẫn hướng tiêu chuẩn các size MGR7, MGR9, MGR12, MGR15 tính theo mét.
Vít me bi và đai ốc mini: Trục truyền động chính xác kết hợp hoàn hảo với cụm ray con trượt MGN.
Khớp nối mềm động cơ: Truyền động lực từ động cơ bước NEMA 14 / NEMA 17 sang vít me.
Mỡ bôi trơn con trượt: Mỡ bò chuyên dụng giúp bảo vệ đường bi và giữ vận hành mượt mà lâu dài.

Câu hỏi thường gặp

1. Con trượt MGN bán tại TAE có đi kèm ray không?

Không. Sản phẩm này chỉ bao gồm 01 block con trượt kèm nẹp nhựa giữ bi. Bạn có thể mua thêm ray trượt MGR theo số mét cần dùng tại danh mục ray trượt của TAE.

2. Nếu lỡ làm rơi bi ra ngoài thì có mua bi lẻ để lắp lại được không?

Dòng mini có đường kính bi rất nhỏ (thường từ 1mm - 2mm tùy size). Việc nhặt và xếp lại bi thủ công rất khó khăn và tốn thời gian. Do đó, khuyến cáo khách hàng thao tác sang ray đúng hướng dẫn để tránh làm rơi bi.

3. Con trượt MGN12C và MGN12H có dùng chung ray MGR12 được không?

Có. Cả hai biến thể MGN12C và MGN12H đều dùng chung quy cách thanh ray MGR12 (bề rộng ray 12mm, bước lỗ ray 25mm). Sự khác biệt duy nhất là chiều dài của bản thân block con trượt.

Hướng dẫn chăm sóc và bôi trơn

Để con trượt MGN giữ được tuổi thọ cao và chuyển động mượt mà, người dùng cần lưu ý bảo dưỡng định kỳ:

Bôi trơn ban đầu: Con trượt mới thường chỉ có một lớp dầu bảo quản mỏng chống gỉ. Trước khi đưa vào vận hành chính thức trên máy in 3D hay CNC, hãy bơm hoặc thoa một lớp mỡ bôi trơn chuyên dụng (gốc Lithium synthetic) vào rãnh bi qua lỗ tra mỡ ở đầu nắp nhựa.
