Thanh Trượt OEM tiêu chuẩn MGWR

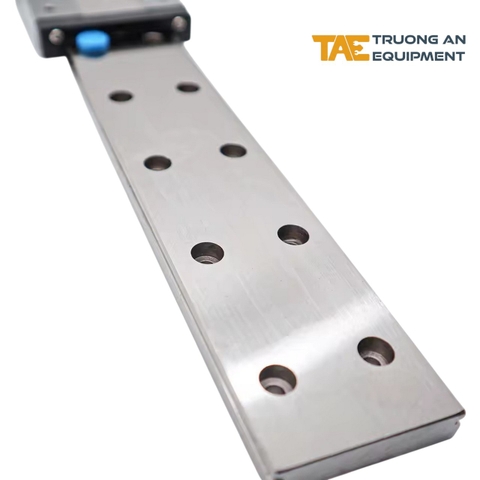

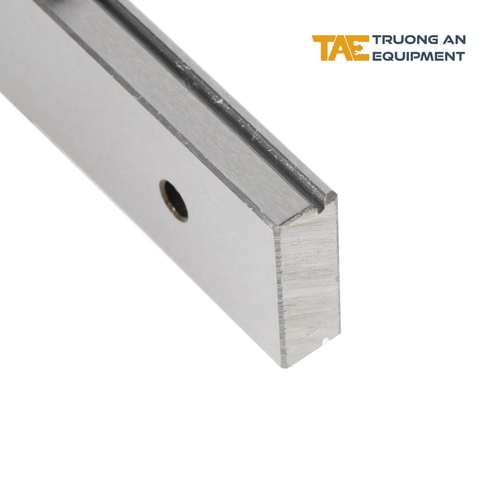

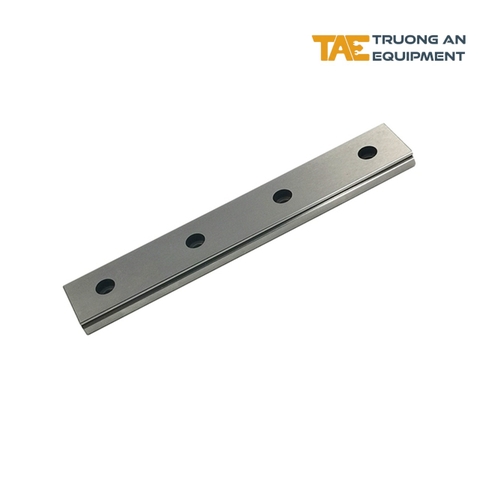

Thanh trượt OEM tiêu chuẩn MGWR là ray dẫn hướng tuyến tính mini bản rộng, được lắp cố định lên thân máy và sử dụng cùng con trượt MGW đúng kích thước.

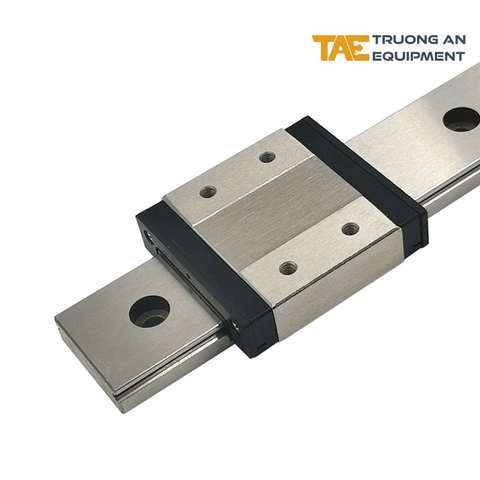

Khi con trượt di chuyển trên ray, hệ thống bi tuần hoàn bên trong block tạo chuyển động lăn, phù hợp với các cơ cấu cần thiết kế gọn nhưng vẫn cần độ ổn định chống lật tốt hơn so với dòng ray mini bản hẹp.

Sản phẩm còn được gọi là ray MGWR, ray trượt mini bản rộng, thanh trượt MGW hoặc wide miniature linear guide rail.

Dòng ray này thường dùng trong máy in 3D, máy laser mini, thiết bị đo kiểm, bàn trượt nhỏ, camera slider, mô-đun tự động hóa và các trục phụ trong máy CNC.

Điểm cần phân biệt rõ là MGWR không phải ray MGR/MGN bản hẹp. Bề rộng ray, chiều cao ray, bước lỗ và biên dạng rãnh phải đồng bộ với con trượt MGW.

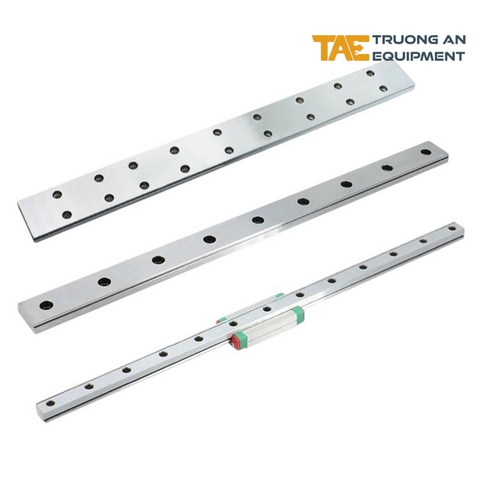

TAE cung cấp ray MGWR thương hiệu OEM theo đơn vị mét, với các size tham khảo MGWR2, MGWR3, MGWR5, MGWR7, MGWR9, MGWR12 và MGWR15 tùy tình trạng hàng.

Chọn đúng size cho máy của bạn

Nếu bạn đang thay ray cũ

Dùng thước cặp đo bề rộng ray W_R. Sau đó đo thêm khoảng cách tâm giữa hai lỗ lắp liên tiếp, ký hiệu P, để loại trừ trường hợp ray khác hệ hoặc khác tiêu chuẩn. Với MGWR, bề rộng ray lớn hơn nhiều so với MGR/MGN cùng số size.

Nếu bạn đang lắp máy mới

Khi thiết kế mới, cần xét tải, mô-men lật, khoảng cách giữa hai ray, số con trượt, tốc độ, hành trình và độ cứng bệ lắp. MGWR thường được ưu tiên khi không gian nhỏ nhưng cần bản ray rộng để tăng ổn định cho cụm trượt.

MGWR và MGR/MGN khác nhau ở đâu?

MGWR là mã nhận diện phần ray bản rộng, dùng với con trượt MGW. MGR/MGN là hệ ray mini bản hẹp, dùng với con trượt MGN. Hai hệ này có thể cùng số size nhưng bề rộng ray và biên dạng lắp khác nhau.

Nếu máy cũ đang dùng block MGW thì nên kiểm tra ray MGWR. Nếu block đang dùng là MGN thì phải chuyển sang ray MGR/MGN tương ứng, không chọn MGWR nếu chưa có bản vẽ hoặc mẫu thực tế để đối chiếu.

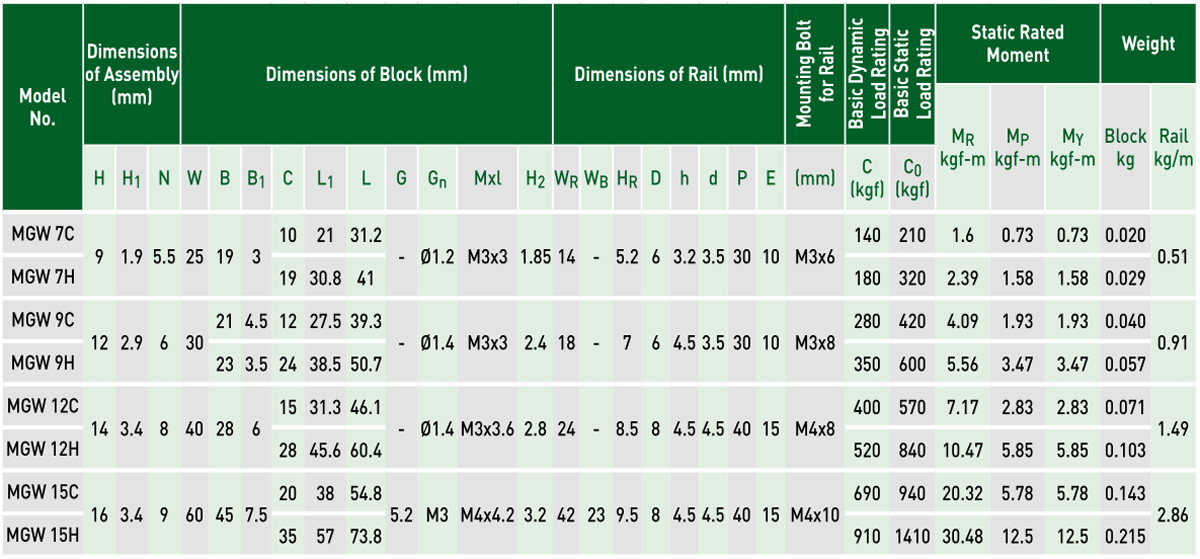

Thông số kỹ thuật MGWR2 đến MGWR15

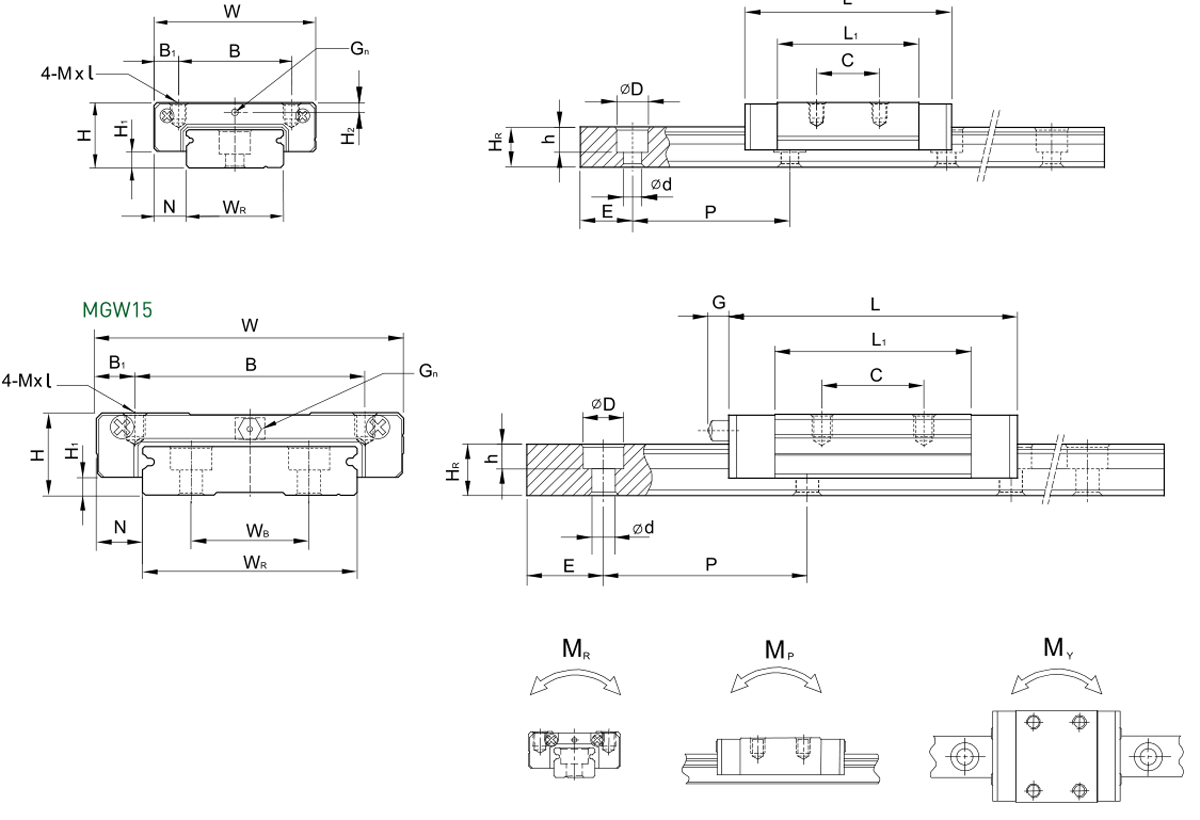

Bản vẽ và tài liệu kỹ thuật

Các bảng trên chỉ nêu kích thước chính phục vụ chọn nhanh. Vị trí lỗ đầu ray, chiều dài tổng và biên dạng lắp cần được kiểm tra trên hình kích thước của đúng size trước khi gia công bệ máy.

Phạm vi cung cấp và đặt hàng

• Đơn vị bán: mét; số lượng đặt tương ứng với tổng chiều dài ray cần mua.
• Phạm vi sản phẩm: phần ray MGWR; không mặc định bao gồm con trượt MGW.
• Chiều dài giao: xác nhận chiều dài từng đoạn, số đoạn và vị trí lỗ đầu ray trước khi cắt.

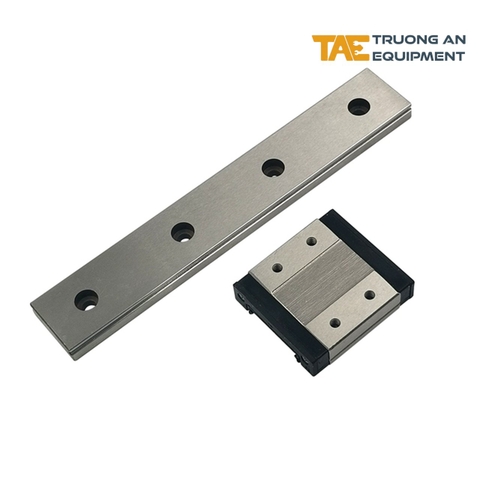

• Mua kèm: có thể chọn con trượt MGW đúng size và các linh kiện truyền động phù hợp với thiết kế máy.
• Theo từng lô hàng: cần xác nhận riêng vật liệu, cấp chính xác, độ căng ban đầu và phụ kiện kèm theo.

Phụ kiện và sản phẩm dùng cùng

• Con trượt mini MGW/MGN: chọn đúng số size với ray, đồng thời kiểm tra hệ bản rộng MGW hoặc bản hẹp MGN.
• Ray trượt và con trượt vuông: dùng khi yêu cầu vượt phạm vi dòng mini.
• Thanh trượt mini MGN: lựa chọn phù hợp khi cần ray mini bản hẹp.
• Vít me bi và đai ốc: tạo truyền động cho trục máy.
• Thiết bị bôi trơn và bảo dưỡng: phục vụ bảo trì ray và block.

Tìm hiểu thêm về thanh trượt MGWR

Cấu tạo và nguyên lý hoạt động

Một cụm dẫn hướng gồm ray MGWR cố định trên bệ máy và con trượt MGW mang bộ phận chuyển động. Bi lăn trên rãnh chịu tải rồi tuần hoàn qua đường hồi bên trong block. Nhờ bi lăn tuần hoàn, cụm ray giúp giảm ma sát và tạo chuyển động thẳng ổn định hơn so với bạc trượt thông thường trong các cơ cấu nhỏ.

So với hệ MGN/MGR bản hẹp, MGWR có bề rộng ray lớn hơn nên có lợi thế trong các bố trí một ray hoặc vị trí chịu mô-men lật. Tuy vậy, độ ổn định của cả trục còn phụ thuộc độ phẳng bề mặt gá, độ song song giữa các ray, độ cứng kết cấu, tình trạng bôi trơn và khe hở hoặc preload thực tế của cặp ray-block.

Lắp đặt và bảo dưỡng

Trước khi lắp, vệ sinh mặt chuẩn và loại bỏ ba via quanh lỗ vít. Đặt ray đúng mặt chuẩn, siết vít tăng dần và kiểm tra bằng tay; hệ hai ray sai song song có thể bị nặng, kẹt hoặc mòn lệch. Với ray cắt theo yêu cầu, cần kiểm tra vị trí lỗ đầu trước khi khoan hoặc gia công lại bệ máy.

Không kéo block ra khỏi ray khi chưa có thanh giữ bi phù hợp. Duy trì lớp bôi trơn theo tần suất làm việc và môi trường thực tế; khu vực có bụi mịn, phoi hoặc dung dịch gia công cần bổ sung che chắn. Không dùng dầu chống gỉ dạng xịt thay cho chất bôi trơn vận hành nếu nhà cung cấp không cho phép.

Ứng dụng phổ biến

Ray MGWR phù hợp với các cơ cấu tuyến tính nhỏ như máy in 3D, bàn trượt đo kiểm, camera slider, mô-đun lấy đặt, thiết bị điện tử, máy khắc laser mini, máy đóng gói nhỏ, thiết bị quang học và các trục tự động hóa gọn. Ưu điểm chính là tiết kiệm không gian chiều cao nhưng vẫn có bản ray rộng để tăng độ ổn định bố trí.

Dòng mini không nên được chọn thay cho ray tải trung hoặc tải nặng chỉ vì cần tiết kiệm chi phí. Với trục chịu mô-men lớn, tải lệch tâm, rung động hoặc phoi gia công nhiều, cần tính lại tải và xem xét hệ ray có tiết diện, khả năng che chắn và độ cứng phù hợp hơn.
