Vòng chặn trục SCS có kết cấu một mảnh với khe xẻ và vít siết, tạo lực kẹp đều quanh trục mà không ép trực tiếp đầu vít lên bề mặt trục. Sản phẩm dùng để định vị bạc đạn, bánh đai, khớp nối và các chi tiết cơ khí trên trục đường kính 6–60 mm.

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

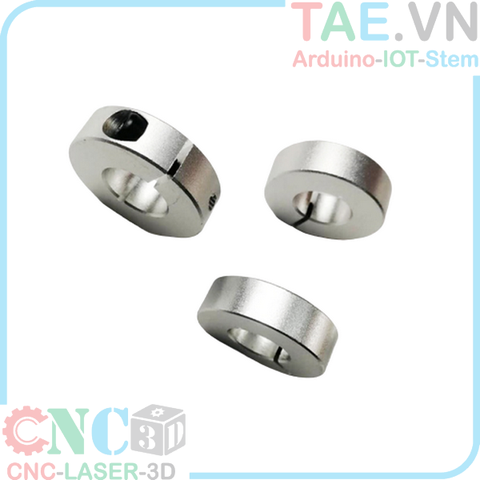

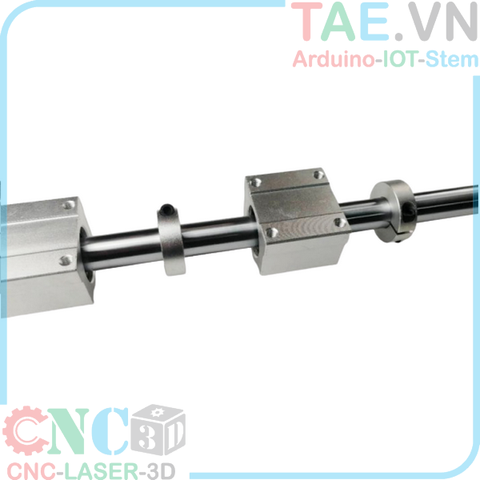

Vòng chặn trục dạng xẻ kẹp SCS là chi tiết cơ khí dùng để xác định vị trí và hạn chế dịch chuyển dọc trục của bạc đạn, bánh đai, khớp nối, bánh răng hoặc các cụm cơ khí lắp trên trục tròn.

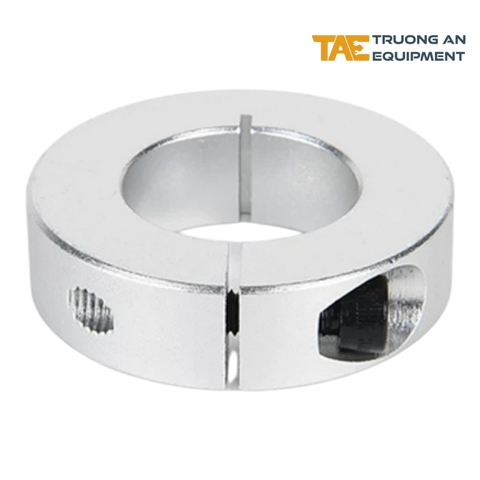

Sản phẩm có kết cấu một mảnh với khe xẻ và vít siết. Khi siết vít, khe xẻ được thu hẹp để tạo lực kẹp phân bố quanh chu vi trục. Nguyên lý này không ép trực tiếp đầu vít vào bề mặt trục, giúp hạn chế tạo vết lõm và thuận tiện khi cần tháo lắp hoặc điều chỉnh vị trí.

Đặc điểm của vòng chặn trục SCS

Kết cấu vòng kẹp một mảnh có khe xẻ.
Sử dụng vít siết để tạo lực kẹp quanh trục.
Không cần gia công rãnh trên trục khi lắp đặt.
Hạn chế làm lõm bề mặt trục so với loại dùng vít chặn trực tiếp.
Có thể tháo lắp và điều chỉnh lại vị trí trên trục.
Dải đường kính lỗ từ 6 đến 60 mm.

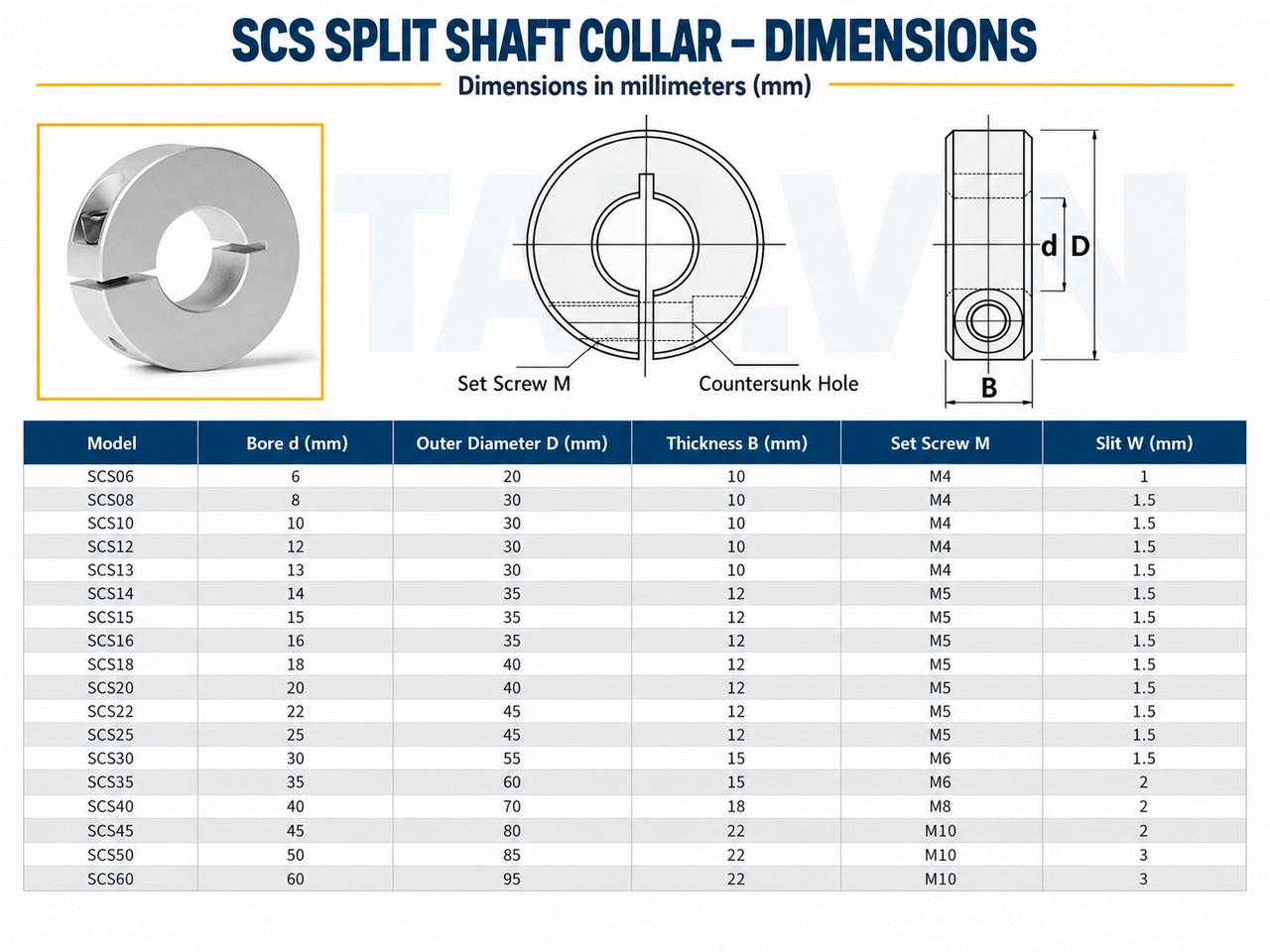

Bảng kích thước vòng chặn trục SCS

Mã hàng	Đường kính lỗ d	Đường kính ngoài D	Độ dày B	Vít kẹp M	Khe xẻ W
SCS06	6 mm	20 mm	10 mm	M4	1 mm
SCS08	8 mm	30 mm	10 mm	M4	1,5 mm
SCS10	10 mm	30 mm	10 mm	M4	1,5 mm
SCS12	12 mm	30 mm	10 mm	M4	1,5 mm
SCS13	13 mm	30 mm	10 mm	M4	1,5 mm
SCS14	14 mm	35 mm	12 mm	M5	1,5 mm
SCS15	15 mm	35 mm	12 mm	M5	1,5 mm
SCS16	16 mm	35 mm	12 mm	M5	1,5 mm
SCS18	18 mm	40 mm	12 mm	M5	1,5 mm
SCS20	20 mm	40 mm	12 mm	M5	1,5 mm
SCS22	22 mm	45 mm	12 mm	M5	1,5 mm
SCS25	25 mm	45 mm	12 mm	M5	1,5 mm
SCS30	30 mm	55 mm	15 mm	M6	1,5 mm
SCS35	35 mm	60 mm	15 mm	M6	2 mm
SCS40	40 mm	70 mm	18 mm	M8	2 mm
SCS45	45 mm	80 mm	22 mm	M10	2 mm
SCS50	50 mm	85 mm	22 mm	M10	3 mm
SCS60	60 mm	95 mm	22 mm	M10	3 mm

Trong đó, d là đường kính lỗ lắp trục, D là đường kính ngoài, B là độ dày vòng chặn, M là kích thước vít kẹp và W là chiều rộng khe xẻ. Các kích thước trong bảng được tính bằng milimét.

Vòng Chặn Trục Tròn SCS

Cách lựa chọn và lắp đặt

Chọn mã vòng chặn theo đúng đường kính danh nghĩa của trục. Ví dụ, trục phi 20 mm sử dụng mã SCS20 và trục phi 40 mm sử dụng mã SCS40.

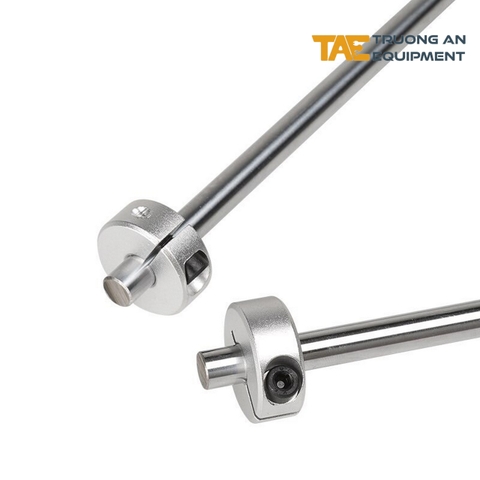

Khi lắp đặt, đưa vòng chặn đến đúng vị trí cần cố định rồi siết vít kẹp. Bề mặt trục và lỗ vòng chặn cần sạch, không có ba via hoặc dị vật. Không siết quá lực vì có thể làm hỏng ren vít hoặc gây biến dạng vòng kẹp.
