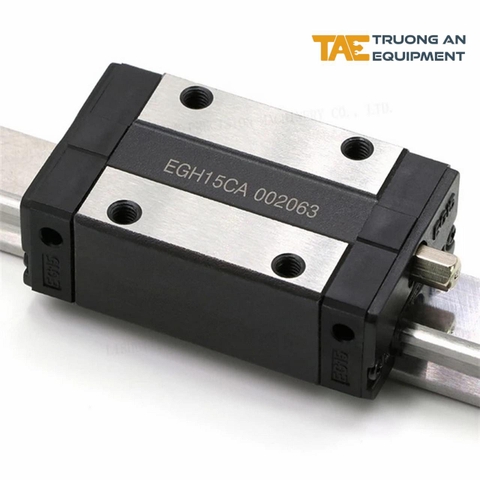

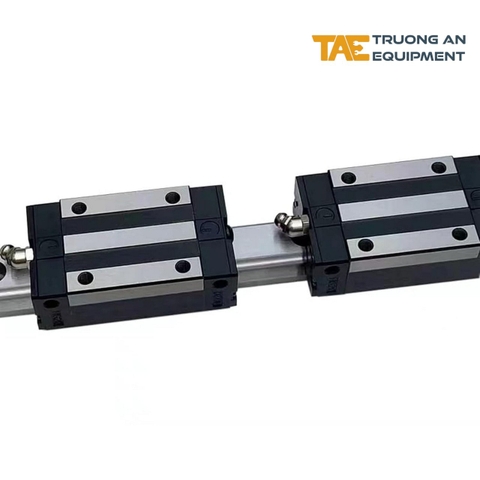

Con Trượt Vuông OEM Tiêu Chuẩn EGH

Con trượt vuông OEM tiêu chuẩn EGH là block dẫn hướng tuyến tính thuộc hệ EG, dùng lắp trên ray EGR cùng size để tạo chuyển động thẳng cho máy và cụm cơ khí tự động hóa.

Khi ray được cố định trên bệ máy, con trượt EGH mang cụm chuyển động phía trên và di chuyển nhờ hệ bi tuần hoàn bên trong block.

Sản phẩm còn được gọi là block EGH, con trượt EGH, con trượt vuông thấp, EG linear guide block hoặc linear guideway carriage.

Dòng EGH thường dùng trong máy CNC, máy laser, máy đóng gói, máy tự động hóa, bàn trượt, trục X/Y/Z và các cơ cấu cần tiết kiệm chiều cao lắp đặt.

Điểm mạnh của EGH là thân vuông thấp hơn so với nhiều dòng block tải nặng cỡ lớn, phù hợp khi thiết kế cần cụm ray gọn nhưng vẫn dùng kết cấu ray vuông bi tuần hoàn.

Tuy nhiên, EGH không dùng chung ray HGR/HGH, cần lắp đúng ray EGR cùng size.

TAE cung cấp con trượt EGH thương hiệu OEM theo đơn vị cái, với các size thông dụng EGH15, EGH20, EGH25, EGH30 và EGH35.

Bảng Thông Số Kích Thước

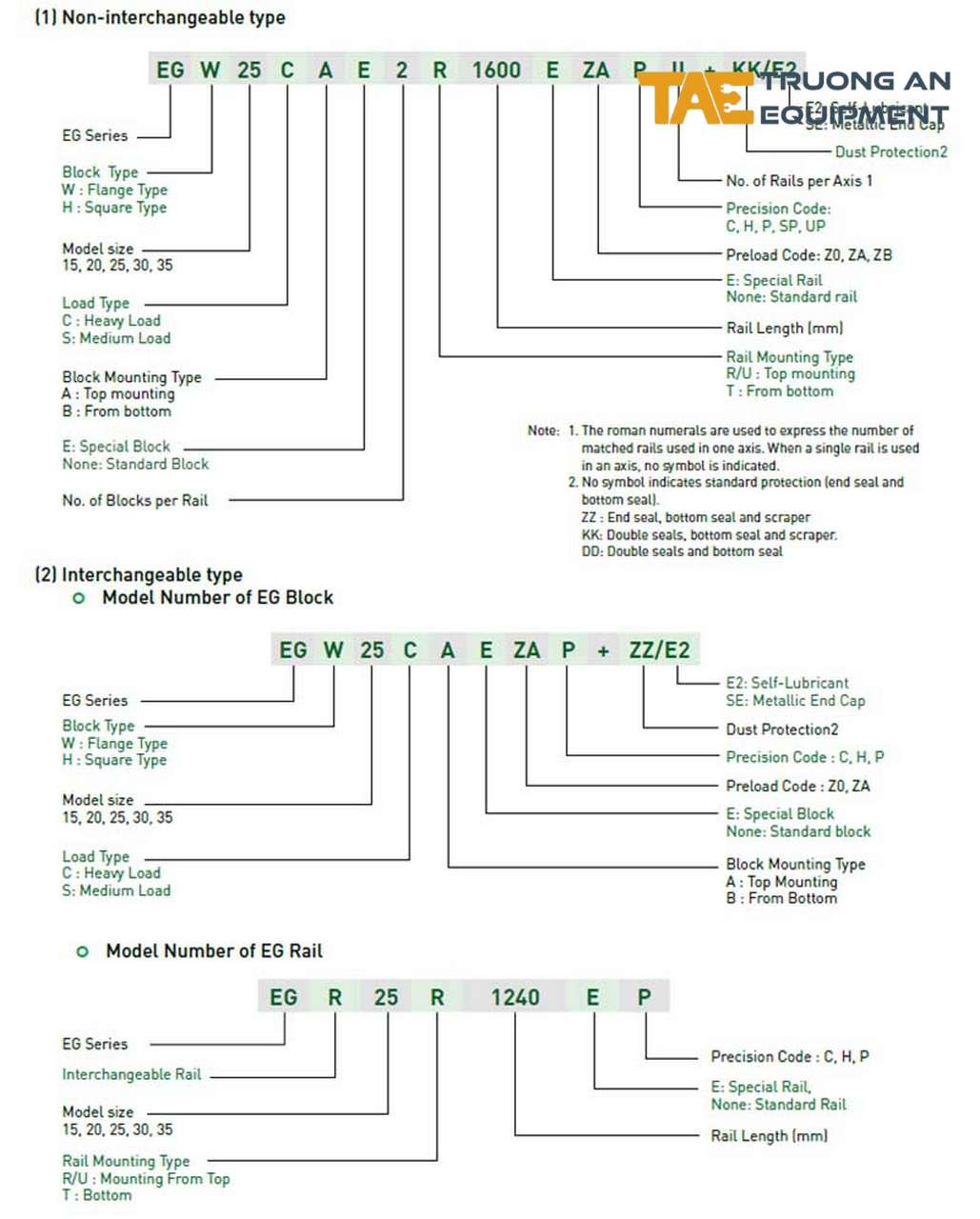

EGH, EGW và HGH khác nhau ở đâu?

EGH là con trượt thân vuông thấp của hệ EG, bắt vít từ phía trên và dùng với ray EGR. EGW là block mặt bích của cùng hệ EG, bề rộng thân lớn hơn và thường dễ bắt vít trên mặt bàn hoặc cụm gá rộng.

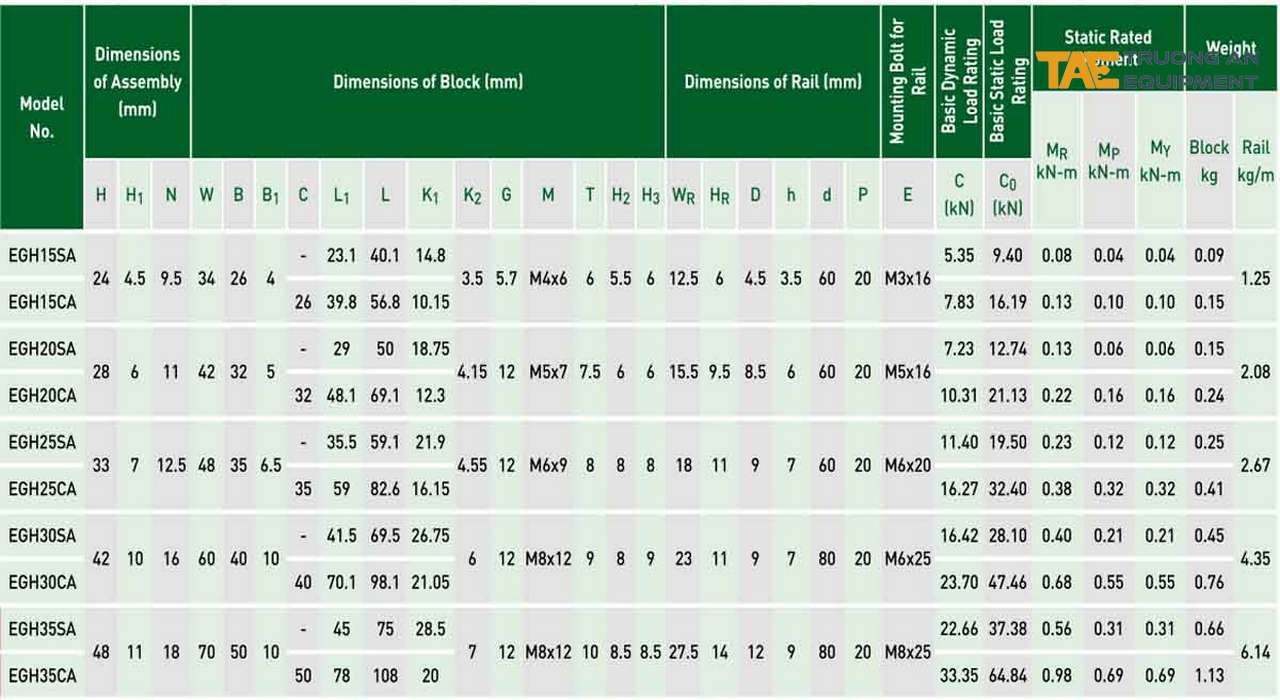

Thông số kỹ thuật EGH15CA đến EGH35CA

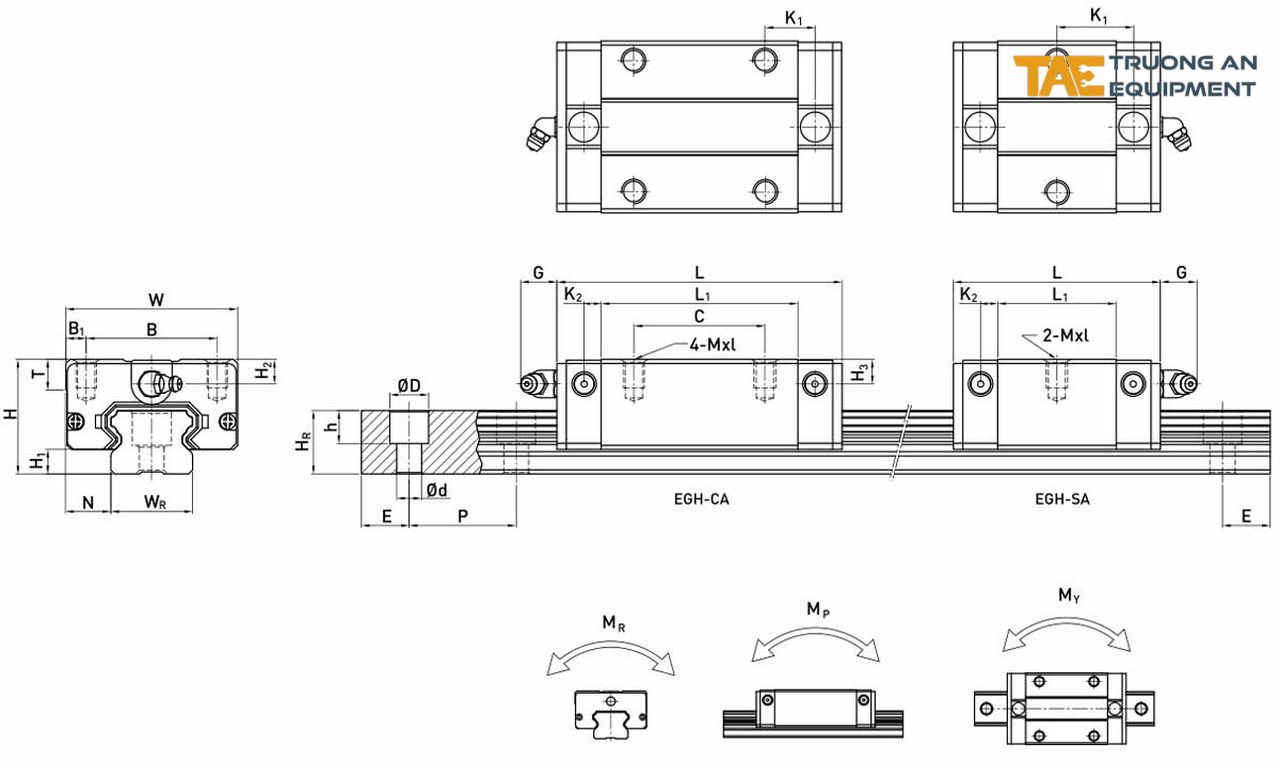

Bản vẽ và tài liệu kỹ thuật

Phạm vi cung cấp và đặt hàng

• Đơn vị bán: cái; số lượng đặt tương ứng với số con trượt cần dùng trên máy.
• Phạm vi sản phẩm: phần con trượt EGH; không mặc định bao gồm ray EGR.
• Thương hiệu: OEM - China.
• Ray dùng cùng: chọn ray EGR đúng size, cùng hệ và phù hợp với chiều dài hành trình.
• Mua kèm: có thể chọn ray EGR, vít bắt ray, nắp che lỗ ray, mỡ bôi trơn và linh kiện truyền động.

Phụ kiện và sản phẩm dùng cùng

• Thanh trượt OEM tiêu chuẩn EGR: ray dùng cùng cho con trượt EGH đúng size.
• Ray trượt và con trượt vuông: nhóm sản phẩm để chọn đúng hệ EG, HG, MG hoặc các dòng tương đương.
• Vít me bi và đai ốc: tạo truyền động tuyến tính cho cụm ray trượt.
• Khớp nối trục: kết nối động cơ với vít me hoặc trục truyền động.
• Thiết bị bôi trơn và bảo dưỡng: phục vụ bảo trì block và ray trong quá trình vận hành.

Tìm hiểu thêm về con trượt EGH

Cấu tạo và nguyên lý hoạt động

Một cụm dẫn hướng tuyến tính hệ EG gồm ray EGR cố định và con trượt EGH di chuyển trên ray. Bên trong block có hệ bi lăn chịu tải và đường hồi bi tuần hoàn. Khi cụm máy chuyển động, bi lăn giữa rãnh ray và rãnh trong block giúp giảm ma sát, đồng thời giữ hướng chuyển động thẳng ổn định hơn so với kết cấu trượt trực tiếp.

Dạng EGH có thân vuông thấp, phù hợp với những thiết kế cần hạ chiều cao cụm trục hoặc không cần bề mặt bắt vít rộng như block mặt bích EGW. Độ ổn định thực tế không chỉ phụ thuộc block, mà còn phụ thuộc độ phẳng bệ lắp, độ song song giữa hai ray, tình trạng bôi trơn, độ sạch môi trường và tải tác động lên cụm trượt.

Lắp đặt và bảo dưỡng

Trước khi lắp, cần vệ sinh mặt chuẩn, kiểm tra ba via quanh lỗ bắt vít và đặt ray đúng hướng gá. Với cụm hai ray, nên căn song song cẩn thận để tránh block bị nặng, kẹt hoặc mòn lệch. Khi lắp block lên ray, không kéo block ra khỏi ray nếu không có thanh giữ bi đúng kích thước.

Trong quá trình vận hành, cần duy trì bôi trơn theo môi trường làm việc. Máy có bụi, phoi kim loại, nước tưới nguội hoặc bụi mịn nên có che chắn và vệ sinh định kỳ. Nếu block phát tiếng kêu, bị rơ, nặng bất thường hoặc chạy không đều, cần kiểm tra cả ray, mặt gá và độ song song thay vì chỉ thay riêng con trượt.

Ứng dụng phổ biến

Con trượt EGH phù hợp cho máy CNC nhỏ và vừa, máy laser, máy đóng gói, máy kiểm tra, thiết bị cấp phôi, bàn trượt, trục robot tuyến tính và các cơ cấu tự động hóa cần chuyển động thẳng ổn định trong không gian lắp đặt thấp. Với các cụm cần mặt gá rộng hoặc cần bắt vít từ nhiều hướng thuận tiện hơn, có thể cân nhắc block EGW cùng hệ EG.

Không nên dùng EGH thay cho hệ HG tải nặng nếu máy có tải lớn, va đập, rung động mạnh hoặc mô-men lệch tâm cao. Trong các trường hợp đó, cần tính lại tải và chọn đúng dòng ray-block theo kết cấu máy, thay vì chỉ chọn theo kích thước gần giống.
