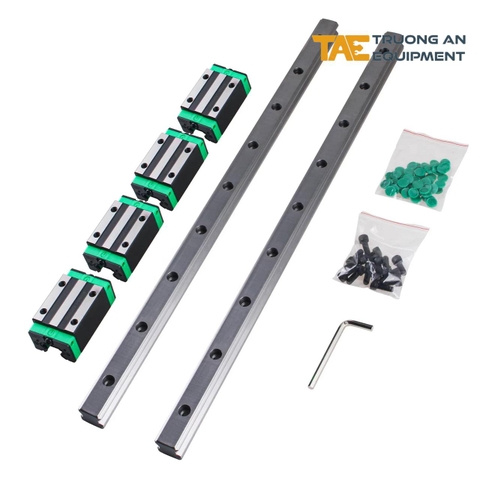

Thanh Trượt OEM tiêu chuẩn EGR

Thanh trượt OEM tiêu chuẩn EGR là ray dẫn hướng tuyến tính tiết diện thấp, dùng với con trượt EGH hoặc EGW cùng size và đúng nhà sản xuất. Ray tạo bề mặt lăn; bi tuần hoàn trong block, nên thanh không làm việc độc lập.

Sản phẩm còn gọi là ray trượt EGR, thanh ray vuông thấp hoặc low-profile linear guide rail. Dòng này dùng cho máy CNC nhỏ, máy laser, bàn trượt, máy đóng gói và cơ cấu tự động hóa bị giới hạn chiều cao lắp.

Chiều cao cụm lắp của EGR thấp hơn hệ HGR cùng nhóm size. Đây là hai chuẩn hình học khác nhau, không mặc định lắp thay hoặc dùng chung con trượt.

TAE cung cấp EGR15, EGR20, EGR25, EGR30 và EGR35 dạng OEM Trung Quốc. Phạm vi là 01 thanh theo chiều dài đã xác nhận; con trượt, bu lông, nút bịt và phụ kiện bôi trơn tính riêng.

Chọn size tại ô biến thể phía trên, hoặc xem bảng tra ngay bên dưới.

Chọn đúng size cho máy của bạn

Nếu bạn đang thay thanh ray cũ

Đo bề rộng W_R tại vị trí không mòn và không đo qua nút bịt lỗ. Đo thêm chiều cao H_R để phân biệt các hệ ray có bề rộng gần nhau.

Bề rộng ray W_R	Chiều cao ray H_R	Model cần chọn
15 mm	12,5 mm	EGR15
20 mm	15,5 mm	EGR20
23 mm	18 mm	EGR25
28 mm	23 mm	EGR30
34 mm	27,5 mm	EGR35



Ghi chú: đây là dữ liệu tham chiếu hình học của EGR-R lắp từ trên. Hàng OEM phải đối chiếu bản vẽ và lô thực tế trước khi xác nhận lắp thay.

Đối chiếu tiếp bước tâm lỗ P: 60 mm cho EGR15-EGR25 và 80 mm cho EGR30-EGR35 theo catalog tham chiếu. Khi thay ray cũ, kiểm tra thêm D/h/d, tổng chiều dài L và E1/E2.

[Hình] Hướng dẫn dùng thước cặp đo W_R, H_R và dùng thước đo khoảng cách tâm lỗ P trên thanh EGR cũ.

ALT: cách đo kích thước thanh trượt EGR để chọn đúng model

Nếu bạn đang lắp mới

Size danh nghĩa chỉ dùng để lọc ban đầu, không phải chỉ số tải. Cần xét tải trên mỗi block, mô-men lật, số ray, số block, tốc độ, hành trình và độ cứng bệ lắp.

Model	Thường dùng cho
EGR15	Cơ cấu nhỏ, đồ gá, trục phụ và thiết bị tự động hóa gọn nhẹ
EGR20	Bàn trượt nhỏ, máy laser, máy khắc và cơ cấu Cartesian cỡ nhỏ
EGR25	Trục tự động hóa cỡ vừa cần tiết kiệm chiều cao lắp
EGR30	Bàn chuyển động cỡ vừa cần ray lớn hơn nhưng vẫn hạn chế chiều cao
EGR35	Cụm dẫn hướng lớn nhưng vẫn bị giới hạn chiều cao bố trí



Nếu chưa có phép tính, cần gửi khối lượng phần chuyển động, khoảng cách ray và block, hướng tải, hành trình, tốc độ cùng chu kỳ làm việc. Tăng size không thay thế cho việc kiểm tra mô-men và bố trí block.

EGR hay HGR - câu hỏi phải xác định trước

EGR là hệ ray thấp; HGR là hệ hình học khác và thường có chiều cao cụm lắp lớn hơn. Đây không phải hai cấp chất lượng của cùng sản phẩm mà là hai chuẩn ray-block riêng.

Không chọn theo riêng số 15, 20 hoặc 25. EGR và HGR có thể khác tiết diện, rãnh lăn và lỗ lắp; không dùng block HGH/HGW trên ray EGR hoặc mặc định EGR thay trực tiếp cho HGR.

[Hình] So sánh mặt cắt thanh EGR thấp với thanh HGR, đánh dấu W_R, H_R, vị trí rãnh lăn và lỗ bắt ray.

ALT: so sánh thanh trượt EGR và HGR OEM

Thông số kỹ thuật EGR15-EGR35

Bảng dùng các kích thước có thể đo để nhận diện nhanh: W_R là bề rộng, H_R là chiều cao, P là bước lỗ; D/h/d là đường kính bậc, chiều sâu bậc và lỗ xuyên.

Model	W_R x H_R	P; D/h/d
EGR15	15 x 12,5 mm	60; 6/4,5/3,5 mm
EGR20	20 x 15,5 mm	60; 9,5/8,5/6 mm
EGR25	23 x 18 mm	60; 11/9/7 mm
EGR30	28 x 23 mm	80; 11/9/7 mm
EGR35	34 x 27,5 mm	80; 14/12/9 mm



Nguồn tham chiếu hình học: catalog HIWIN EGR-R. Số liệu không phải cam kết về dung sai, cấp chính xác, vật liệu hoặc khả năng lắp lẫn của hàng OEM; phải đối chiếu bản vẽ đúng nhà sản xuất trước khi gia công hoặc thay ray.

Vì sao không ghi tải trọng cho riêng thanh ray?

Tải trọng được công bố cho cụm ray-block, không phải cho thanh ray riêng. Giá trị còn phụ thuộc loại EGH/EGW, chiều dài block, preload, cấp chính xác, số block, khoảng cách lắp và nhà sản xuất.

Bài viết không lấy tải của HIWIN để gán cho hàng OEM. Ứng dụng có tải, mô-men hoặc tuổi thọ xác định phải tính theo datasheet của đúng nhà sản xuất hoặc kiểm chứng trên máy.

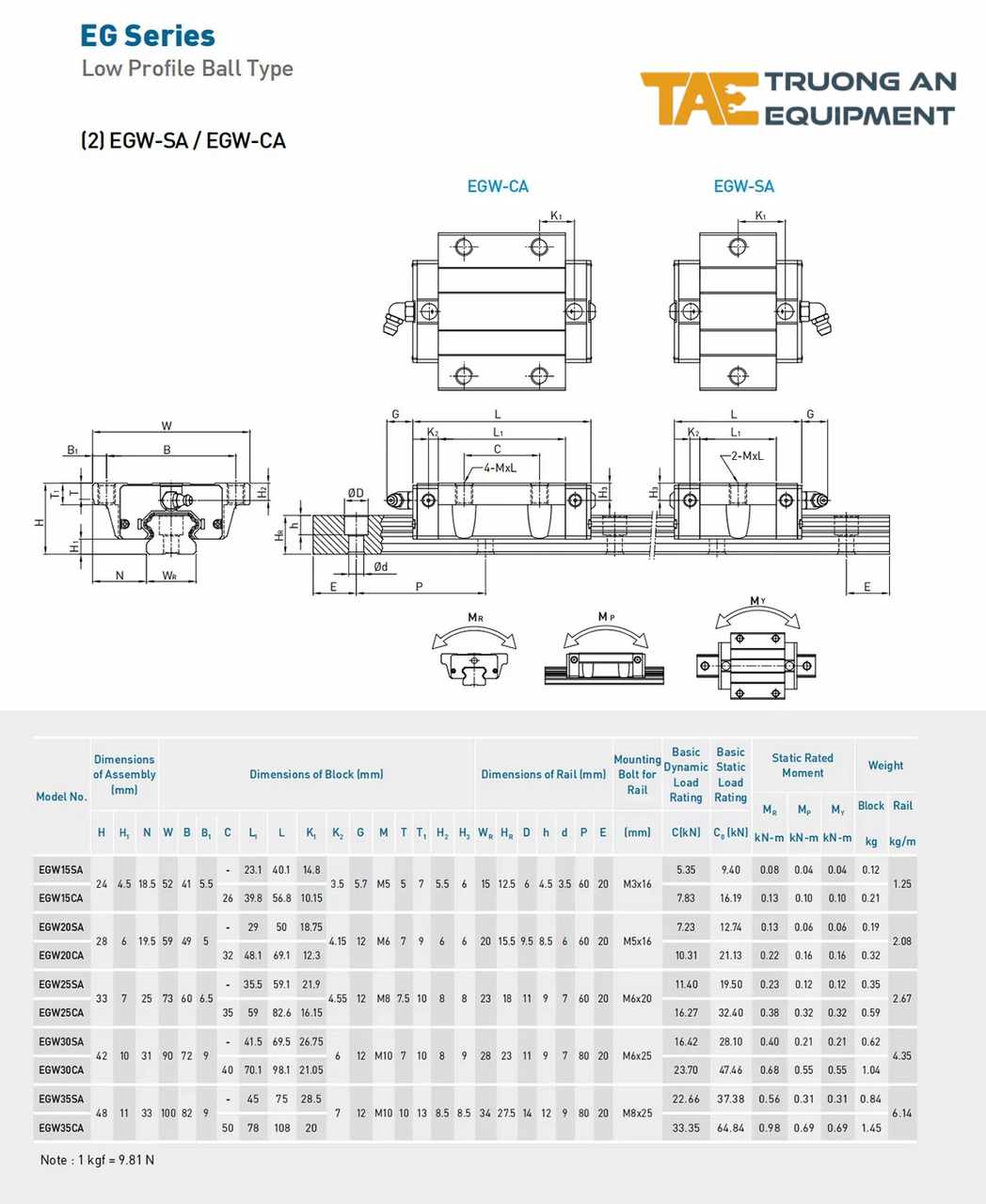

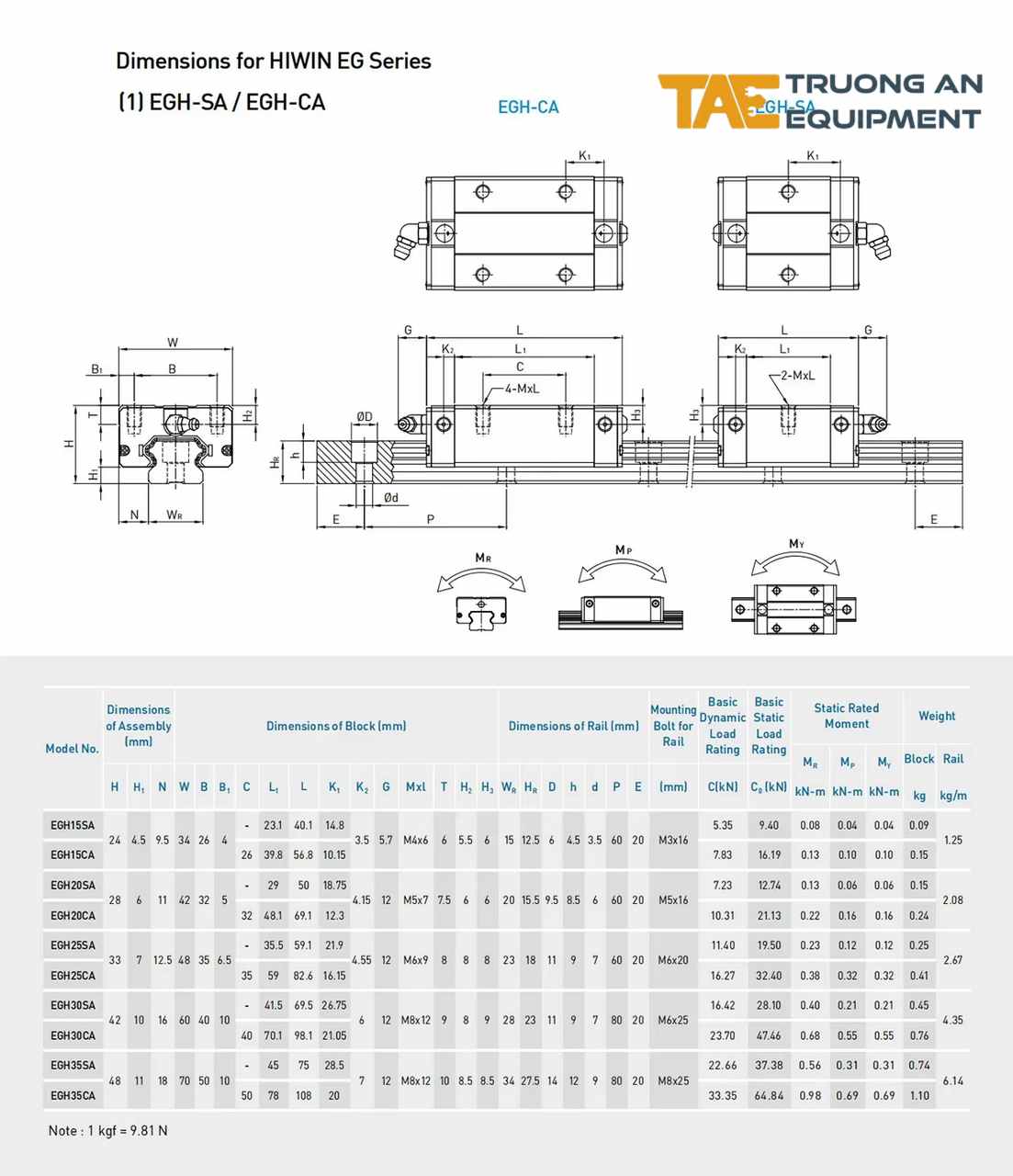

Bản vẽ và tài liệu kỹ thuật

Phạm vi cung cấp và đặt hàng

•  Đơn vị bán: 01 thanh EGR theo model và chiều dài đã xác nhận; không mặc định tính theo một bộ trục.
•  Phạm vi đi kèm: không mặc định kèm block, bu lông, nút bịt hoặc phụ kiện bôi trơn.
•  Xuất xứ: hàng OEM Trung Quốc, không phải sản phẩm chính hãng HIWIN và không sử dụng nhãn HIWIN.
•  Chiều dài: đặt trong giới hạn phôi từng lô; phải xác nhận L và E1/E2 trước khi cắt hoặc giao.
•  Mua số lượng: nên chọn cùng model, chiều dài và lô sản xuất cho một cụm máy.
•  Thông tin theo lô: cấp chính xác, preload, xử lý bề mặt, sai số cắt và khả năng ghép đoạn được xác nhận theo yêu cầu.

Phụ kiện và sản phẩm dùng cùng

•  Con trượt thấp EGH hoặc mặt bích EGW cùng size: ưu tiên cùng nhà sản xuất với thanh ray.
•  Nút bịt bụi cho ray trượt vuông: chọn theo đường kính bậc lỗ, không chỉ theo size.
•  Bình bơm dầu tự động 1,5 L: dùng cho hệ bôi trơn tập trung.
•  Bình bơm dầu bôi trơn bằng tay: phù hợp máy nhỏ hoặc bảo dưỡng thủ công.
•  Dây dẫn ống dầu: đối chiếu đường kính ống và đầu nối đang dùng.

Kiểm tra trước khi đặt hàng

•  Không nhầm EGR với HGR: xác nhận bằng mặt cắt và kích thước, không dựa riêng vào size.
•  Đo tối thiểu hai kích thước: đo W_R và H_R tại vị trí không mòn, va đập hoặc phủ sơn.
•  Kiểm tra lỗ lắp: đối chiếu P, lỗ xuyên, bậc đầu vít và hướng bắt ray.
•  Gửi model con trượt: chụp nhãn block và cho biết nhà sản xuất; ray OEM khác hãng không mặc định dùng chung.
•  Chốt vị trí lỗ: gửi L, E1/E2 hoặc bản vẽ bệ máy khi thay ray cũ.

Câu hỏi thường gặp

1. Thanh trượt OEM tiêu chuẩn EGR có phải HIWIN chính hãng không?

Không. Đây là hàng OEM Trung Quốc theo quy cách hình học EGR. HIWIN chỉ là nguồn tham chiếu kích thước, không phải thương hiệu của sản phẩm này.

2. Có thể mua lẻ một thanh, không mua con trượt không?

Có thể đặt riêng thanh theo model và chiều dài đã xác nhận. Nếu dùng block sẵn có, cần gửi model, nhà sản xuất và số đo vì ray OEM khác hãng không mặc định lắp lẫn.

3. Ray EGR cùng size có lắp vừa vị trí ray cũ không?

Chưa thể kết luận từ tên model. Cần trùng W_R, H_R, P, D/h/d, L, E1/E2 và biên dạng làm việc với block; một sai khác cũng có thể buộc gia công lại bệ.

4. Có bán kèm con trượt và phụ kiện bôi trơn không?

Có thể chọn thêm block EGH/EGW cùng size, nút bịt và phụ kiện bôi trơn. Các hạng mục được tính riêng và chỉ ghép sau khi xác nhận tương thích.

5. Cần gửi gì để TAE kiểm tra đúng loại?

Gửi ảnh toàn thanh, mặt cắt và nhãn block; kèm W_R, H_R, P, D/h/d, L, E1/E2, số lượng và mục đích lắp thay hoặc lắp mới. Gửi thêm bản vẽ cũ nếu có.

Tìm hiểu thêm về thanh trượt OEM tiêu chuẩn EGR

Cấu tạo và nguyên lý

Một hệ EGR gồm ray định hình, block có đường bi tuần hoàn, nắp hồi bi, phớt chắn bụi và điểm bôi trơn. Khi bàn máy di chuyển, bi lăn trên rãnh ray rồi hồi về trong block, tạo chuyển động tuyến tính bằng ma sát lăn. Phớt hạn chế bụi vào rãnh, còn nút bịt giúp giảm cặn bám trên mặt ray.

Cấu hình EG tham chiếu tiếp nhận lực theo nhiều hướng và có chiều cao lắp thấp. Tuy nhiên, chất lượng rãnh, bi, xử lý nhiệt, preload và cấp chính xác của hàng OEM phụ thuộc nhà sản xuất; không thể suy ra từ kích thước ngoài. Cùng model danh nghĩa chỉ xác định nhóm kích thước, không đại diện tải hoặc độ bền.

Lắp đặt và bảo dưỡng

Bề mặt lắp phải sạch, phẳng và không bavia. Với hai ray song song, chọn một ray chuẩn, ép vào vai định vị và siết từ giữa ra hai đầu; căn ray còn lại theo bàn trượt hoặc đồng hồ so để tránh kẹt.

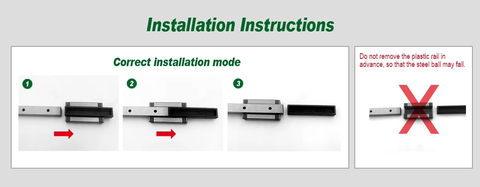

Không gõ búa thép trực tiếp hoặc kéo block khỏi ray khi chưa có ray giả giữ bi. Trước khi chạy, xử lý dầu bảo quản đúng hướng dẫn, cấp chất bôi trơn và đặt chu kỳ bảo dưỡng theo tốc độ, hành trình, bụi cùng thời gian vận hành.

Ứng dụng phổ biến

EGR phù hợp cho bàn trượt máy laser, trục phụ CNC nhỏ, máy lắp ráp, máy đóng gói, cơ cấu gắp đặt và module tự động hóa cần tiết kiệm chiều cao hoặc hạ trọng tâm phần chuyển động.

Không nên chọn EGR chỉ vì gọn hơn HGR. Với tải nặng, mô-men lớn, nhiều phoi hoặc tuổi thọ xác định, phải tính cả cụm ray-block và so sánh hệ tải cao hơn, che chắn cùng phương án bôi trơn.
