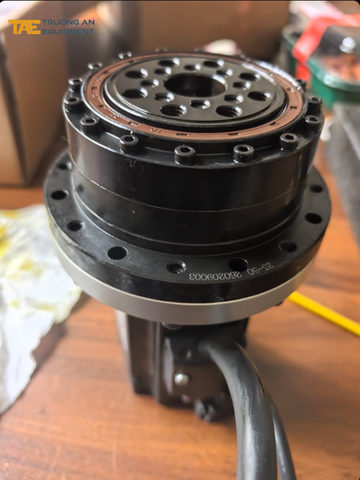

HỘP GIẢM TỐC HARMONIC DÒNG SG

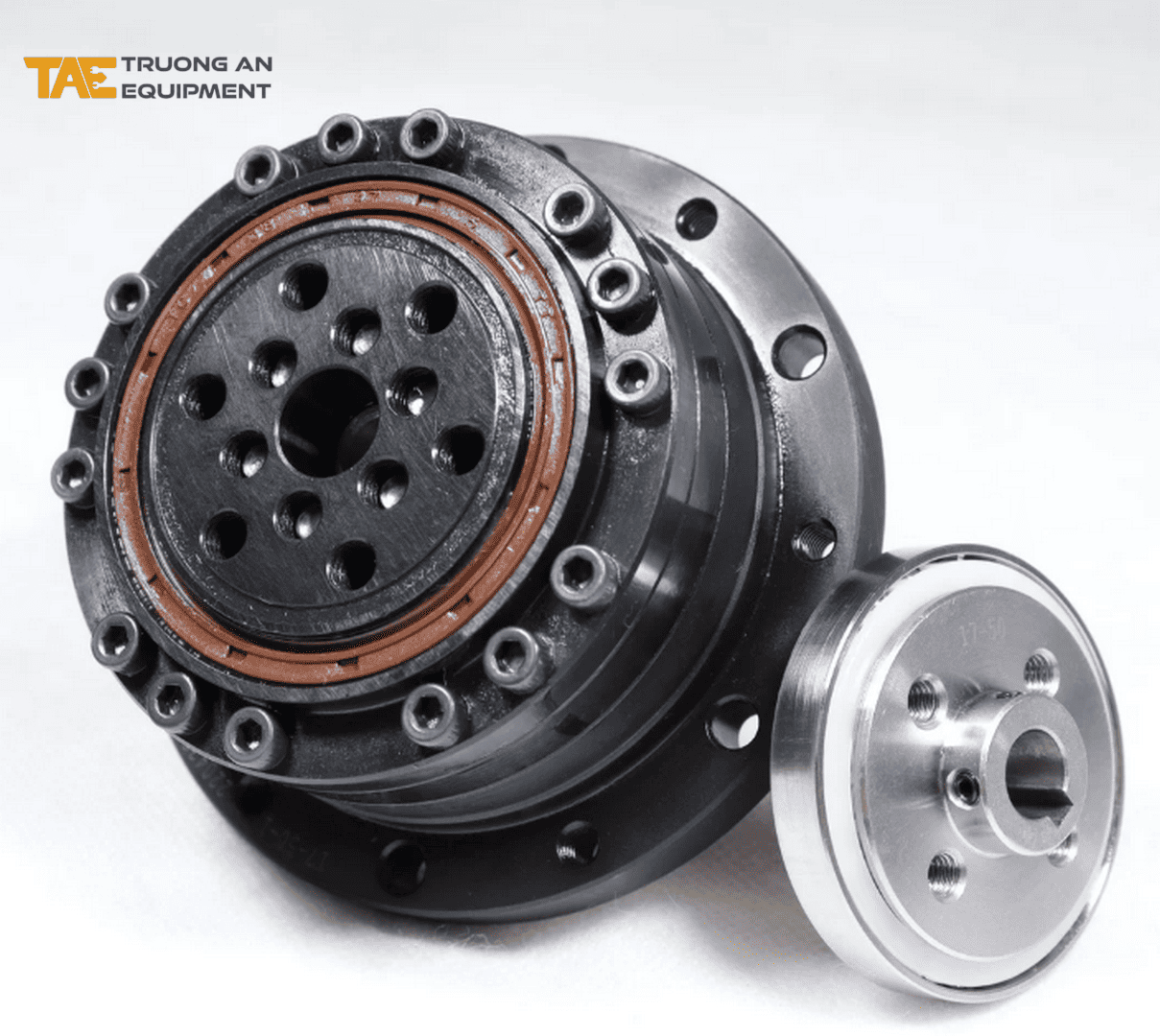

Hộp số Harmonic dòng SG (SG Series) được thiết kế theo cấu trúc tinh gọn, mang lại khả năng truyền động đồng trục (input và output nằm trên cùng một trục) kết hợp cùng độ chính xác định vị và xoay vòng ưu việt. Điểm khác biệt cốt lõi của dòng máy này là khả năng cung cấp dung lượng momen xoắn cao cùng độ cứng vững cơ học vượt trội trong một thiết kế tối ưu hóa không gian.

Nhờ đặc tính truyền động đồng trục và độ ổn định khắt khe, dòng SG là giải pháp truyền động hoàn hảo cho các khớp robot công nghiệp, thiết bị sản xuất bán dẫn, máy công cụ chính xác, thiết bị y tế, hoặc bất kỳ hệ thống tự động hóa nào yêu cầu sự bền bỉ và sai số thấp nhất.

Dải sản phẩm dòng SG hiện được cung cấp với các kích thước (size) tiêu chuẩn bao gồm: 14, 17, 20, 25 và 32, kết hợp cùng các dải tỷ số truyền đa dạng (30, 50, 80, 100, 120), đáp ứng linh hoạt các yêu cầu về lực xoắn và không gian tích hợp.

Đặc tính kỹ thuật và Ứng dụng của dòng SG

Khi nào bạn nên chọn dòng SG?

Trong các thiết kế cơ khí đòi hỏi sự khắt khe về độ sai số và độ phản hồi, dòng SG sẽ phát huy tác dụng. Với kết cấu đồng trục giúp đơn giản hóa việc căn chỉnh cơ khí, kết hợp cùng độ cứng vững cao, nó làm giảm thiểu đáng kể độ võng đàn hồi khi chịu tải trọng lớn, từ đó duy trì quỹ đạo chuyển động mượt mà và chính xác tuyệt đối cho các hệ thống máy CNC hay cánh tay robot công nghiệp.

Khả năng chịu tải và tỷ số truyền

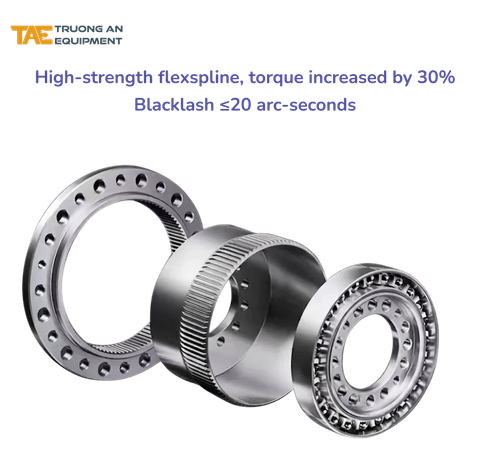

Mặc dù sở hữu thân hình nhỏ gọn, dòng SG vẫn đảm bảo khả năng truyền dẫn dung lượng momen xoắn cực kỳ ấn tượng nhờ biên dạng răng được thiết kế đặc biệt. Dải tỷ số truyền phong phú (từ 30 đến 120 tùy size) đi kèm độ hở lưng (backlash) gần như bằng không, cho phép người kỹ sư dễ dàng lựa chọn thông số phù hợp để tối ưu hóa đặc tính động lực học của máy móc.

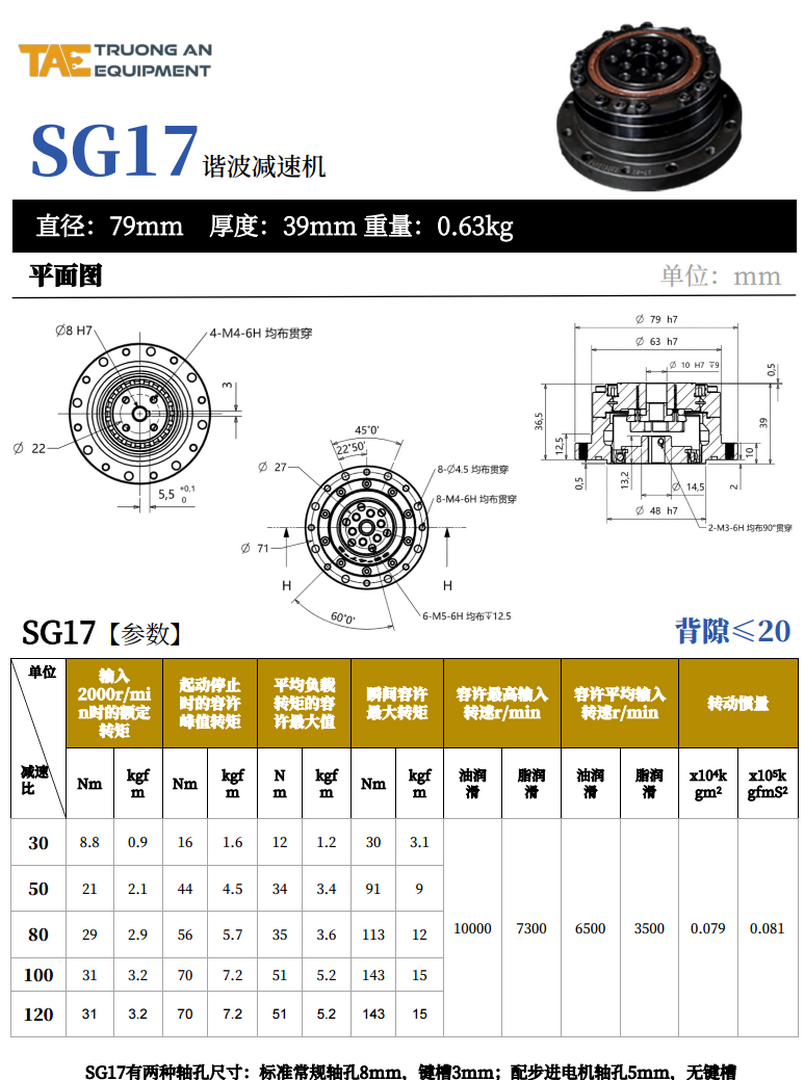

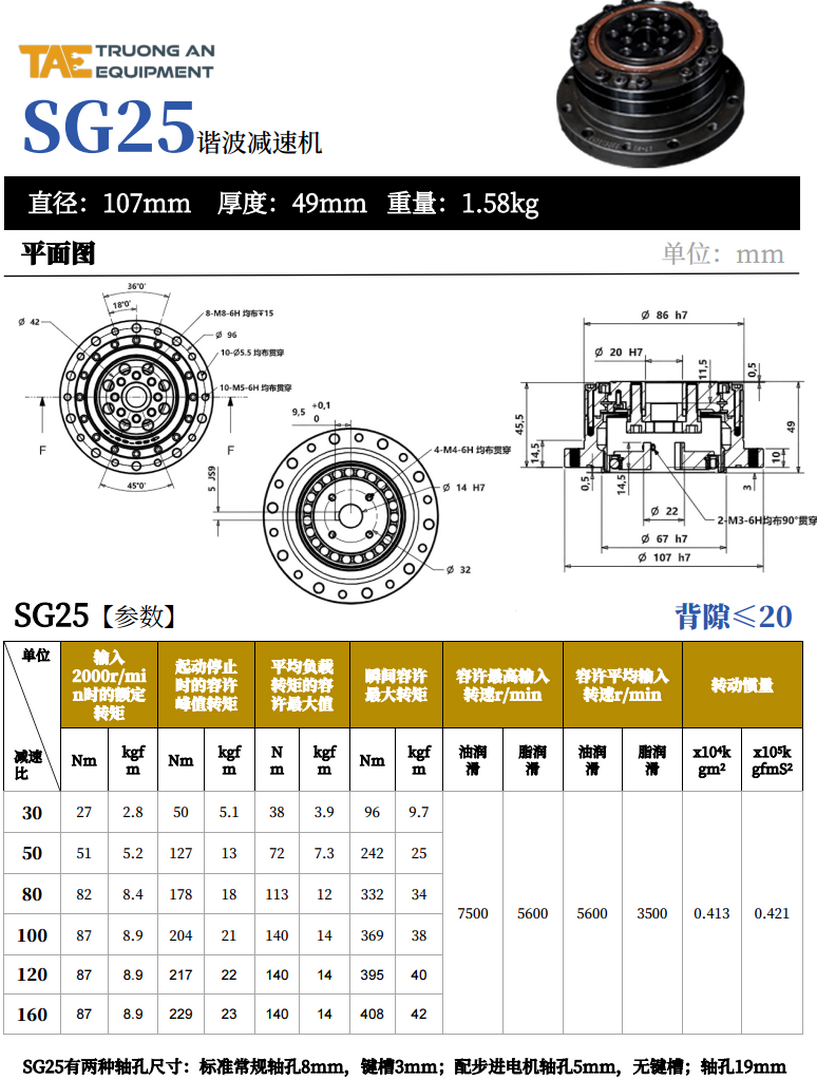

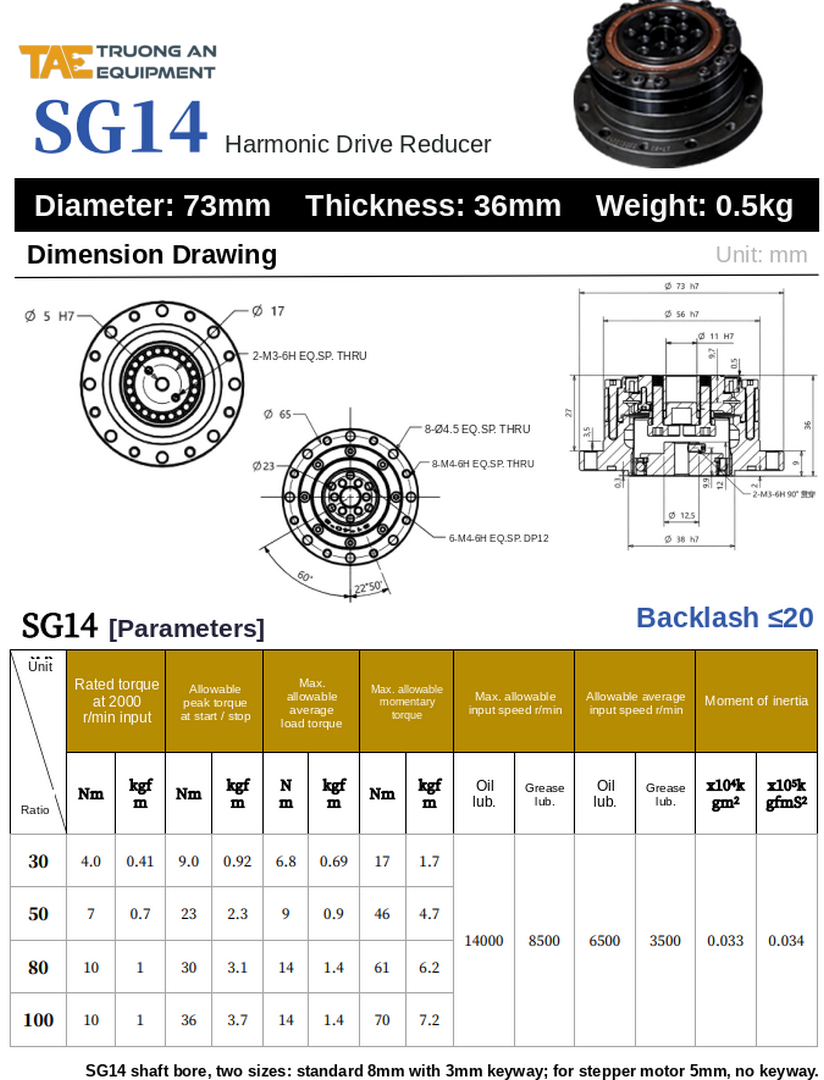

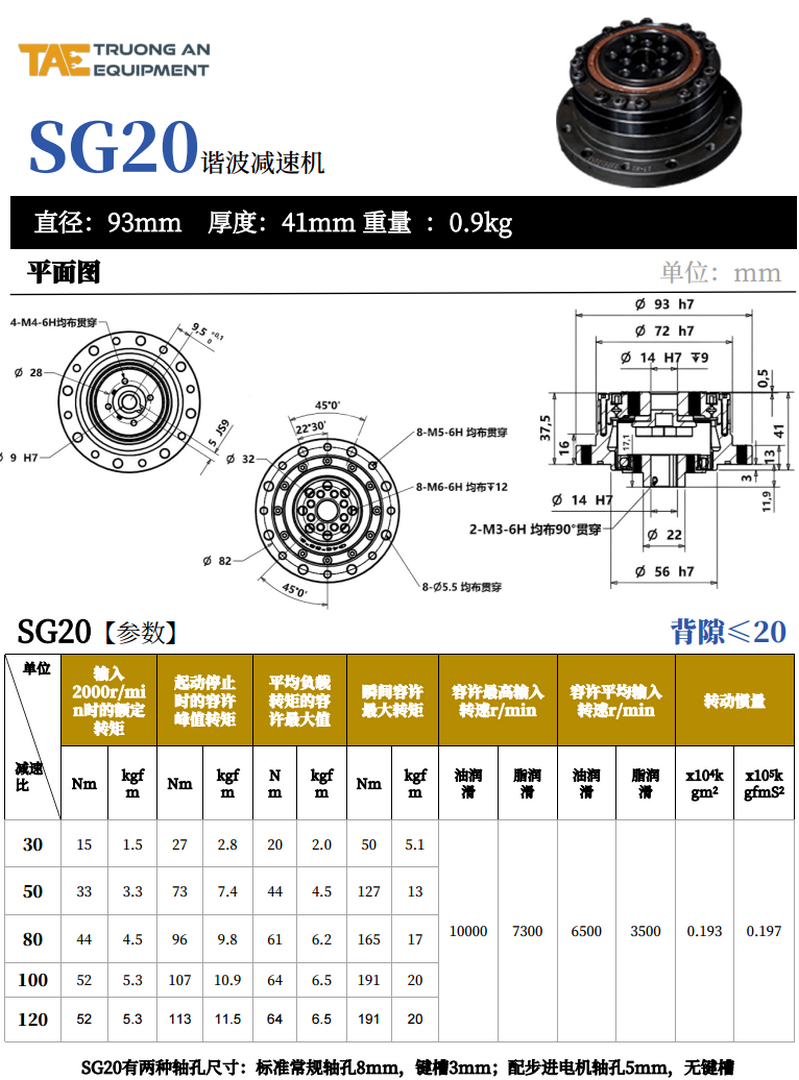

Thông số kỹ thuật & Kích thước (SG14 - SG32)

Lưu ý lắp đặt thiết yếu để đảm bảo độ chính xác

• Cẩn trọng với dung sai gá lắp: Để phát huy tối đa độ chính xác xoay vòng, mặt bích gá hộp số phải đảm bảo độ phẳng và độ đồng tâm tuyệt đối, tránh gây biến dạng cục bộ thành phần bên trong khi siết ốc.

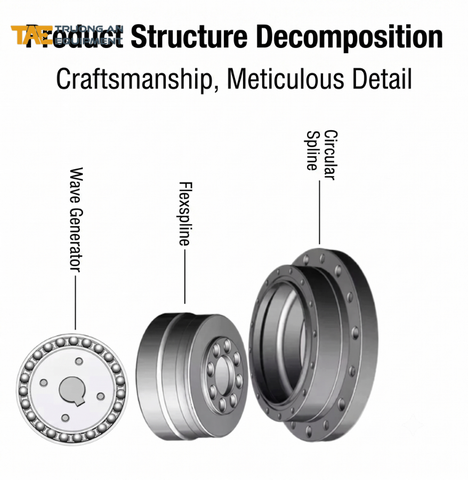

• Cấm dùng búa gõ hoặc tác dụng lực ép cưỡng bức: Quá trình lắp ghép bộ tạo sóng vào cụm răng cần được thực hiện trơn tru. Tuyệt đối không dùng vật cứng đóng đập để tránh gây hỏng biên dạng răng và làm giảm tuổi thọ thiết bị.
• Quy trình siết ốc đối xứng: Không bao giờ vặn chặt 1 ốc ngay từ đầu. Dùng 1/2 lực siết định mức để gá tạm toàn bộ ốc, sau đó siết chặt dần theo trình tự vặn chéo đối xứng để lực phân bổ đều lên vành hộp số.
• Đồng tâm trục đầu vào: Trục đầu vào và trục động cơ phải tuyệt đối đồng tâm. Lệch tâm (dù rất nhỏ) sẽ gây quá tải một bên sườn răng, tạo tiếng ồn lớn và hao mòn nhanh chóng, làm mất đi đặc tính cứng vững của dòng SG.

Câu hỏi thường gặp

1. Điểm nổi bật nhất của dòng SG so với các chuẩn hộp số khác là gì?

Dòng SG nổi bật bởi sự kết hợp hoàn hảo giữa độ cứng vững (rigidity) cao và dung lượng momen xoắn lớn trong một thiết kế đồng trục nhỏ gọn. Đặc tính này giúp hệ thống cơ khí đạt được độ chính xác vị trí cực kỳ xuất sắc, đáp ứng các tiêu chuẩn khắt khe nhất trong công nghiệp chế tạo.

2. Dòng SG có chịu được các ứng dụng dao động tải liên tục không?

Hoàn toàn có thể. Nhờ được cấu thành từ các vật liệu đặc biệt và biên dạng răng cứng vững, dòng SG duy trì được tính ổn định và triệt tiêu độ rơ lắc ngay cả khi hệ thống (như khớp tay máy robot) phải chịu các mô-men uốn và tải trọng biến thiên liên tục.

3. Tôi cần cung cấp thông tin gì để chọn đúng sản phẩm?

Vui lòng xác nhận: (1) Mã size (14, 17, 20, 25, 32), (2) Tỷ số truyền (30, 50, 80, 100, 120), và (3) Yêu cầu đặc biệt về kích thước trục/bích kết nối (nếu có, để đảm bảo việc khớp nối hoàn hảo với động cơ Servo/Stepper của bạn).
