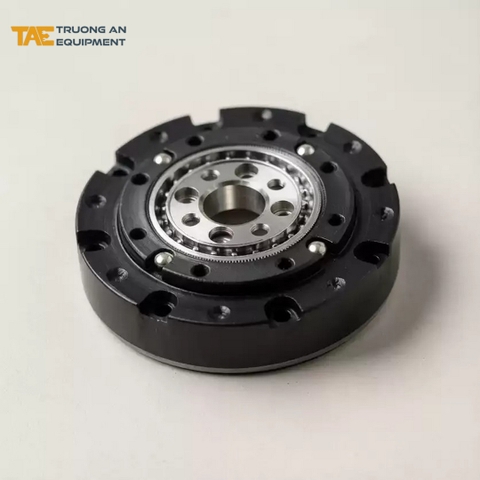

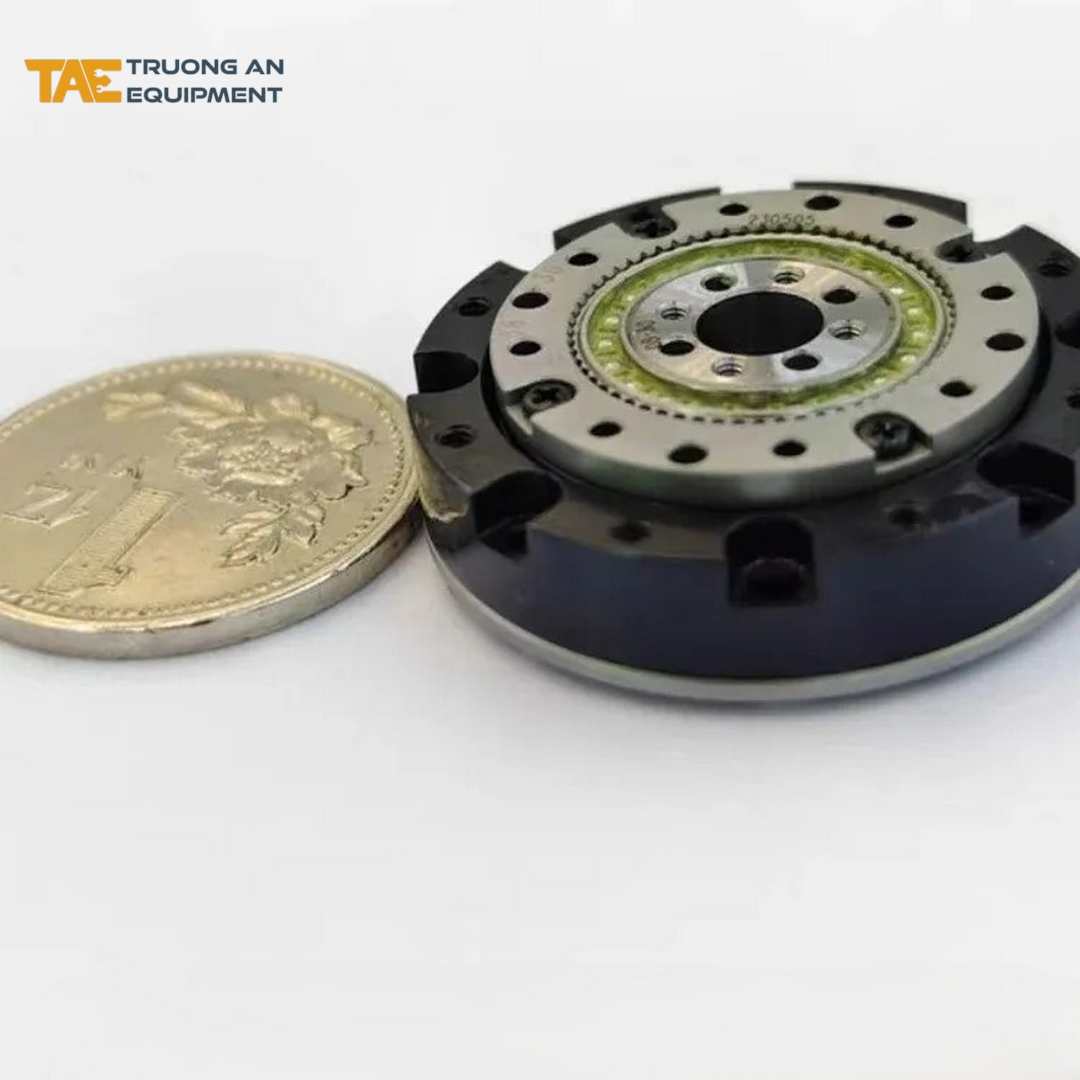

hộp số giảm tốc Harmonic dòng D

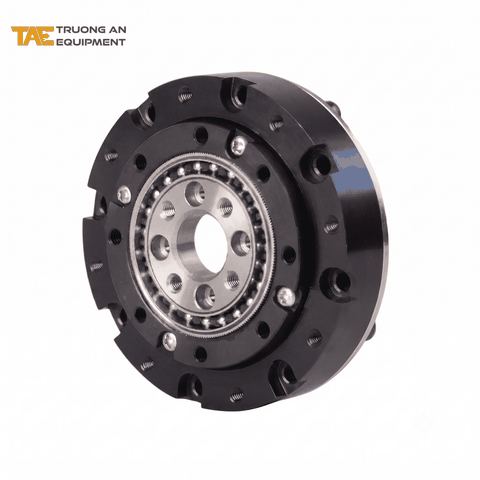

Hộp số Harmonic dòng D (D Series) sở hữu bánh răng mềm (Flexspline) có cấu trúc dạng vành bích rỗng siêu mỏng. Điểm đột phá của dòng D là thiết kế tổng thể đã đạt đến giới hạn phẳng cực hạn (10.5-27.9mm), mang lại độ dày mỏng tối đa chưa từng có.

Nhờ lợi thế siêu mỏng và có cấu trúc trục rỗng, dòng D là giải pháp truyền động không thể thay thế cho các thiết bị tự động hóa, robot y tế, cơ cấu tay gắp hoặc các hệ thống bị giới hạn nghiêm ngặt về chiều dày lắp đặt.

Dải sản phẩm dòng D cung cấp các kích thước (size) tinh gọn bao gồm: 05, 08, 11, 14, 17, 20, 25 và 32, kết hợp cùng các tỷ số truyền tiêu chuẩn (30, 50, 80, 100), đáp ứng hoàn hảo các không gian tích hợp khắt khe nhất.

Đặc tính kỹ thuật và Ứng dụng của dòng D

Đạt giới hạn phẳng tối đa

Khi chiều cao lắp ráp là bài toán sống còn của thiết bị, dòng D chính là câu trả lời tối ưu. Cấu trúc siêu mỏng giúp giảm thiểu không gian theo chiều dọc xuống mức thấp nhất, cho phép nhà thiết kế tối ưu hóa không gian nội bộ của cỗ máy mà không làm giảm đi hiệu suất truyền động.

Độ chính xác và tải trọng

Dù đạt độ mỏng kỷ lục, dòng D vẫn duy trì độ hở lưng (backlash) cực thấp và khả năng truyền momen xoắn ổn định. Tuy nhiên, người kỹ sư cần lưu ý tính toán kỹ lưỡng về giới hạn tải trọng hướng trục và hướng kính để phù hợp với kết cấu siêu phẳng của thiết bị.

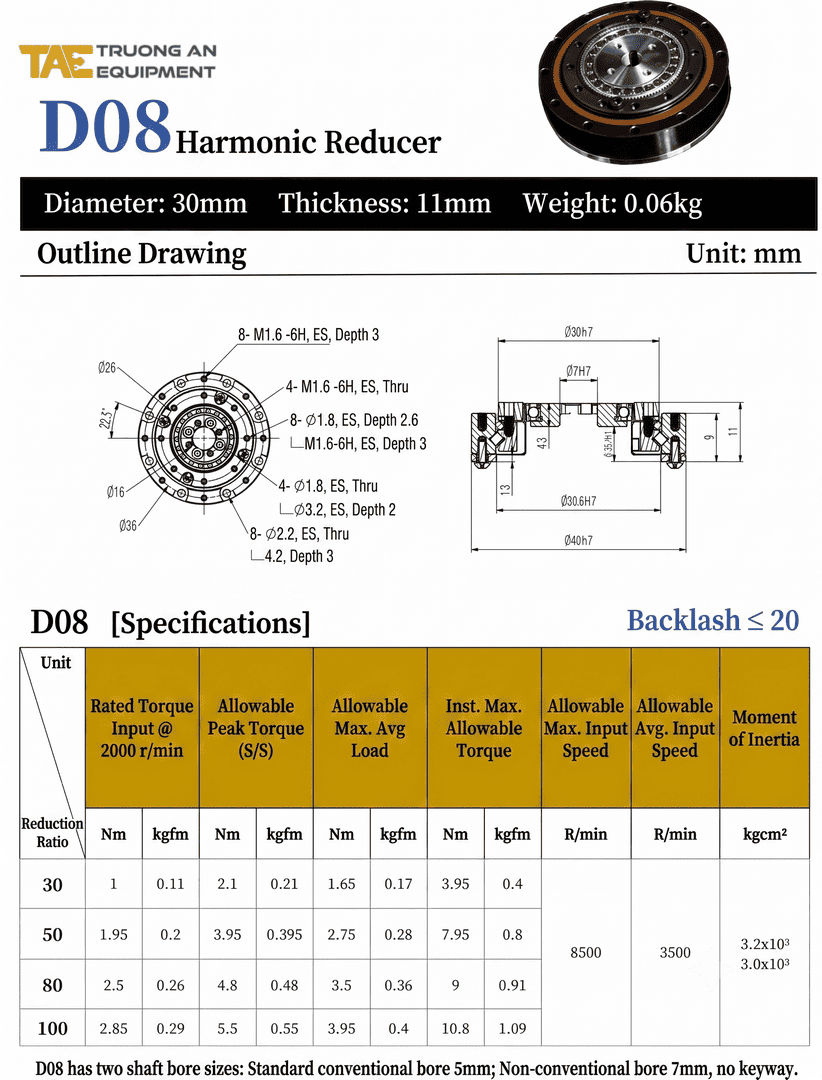

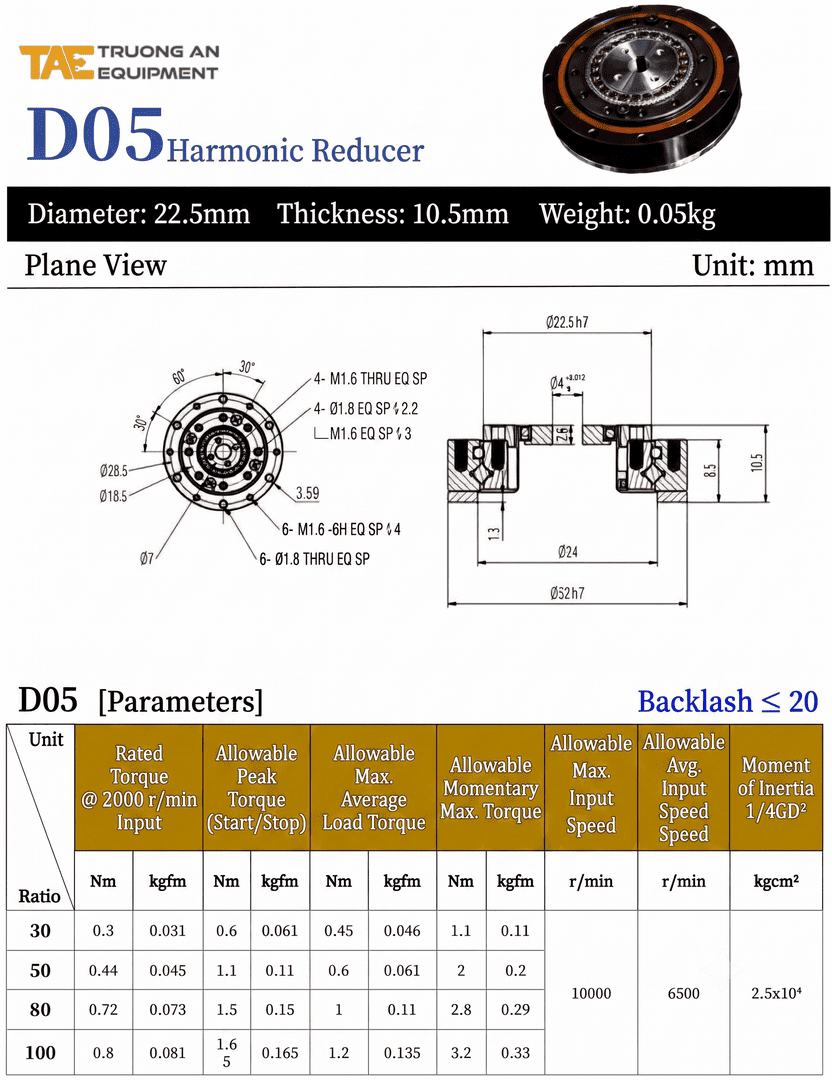

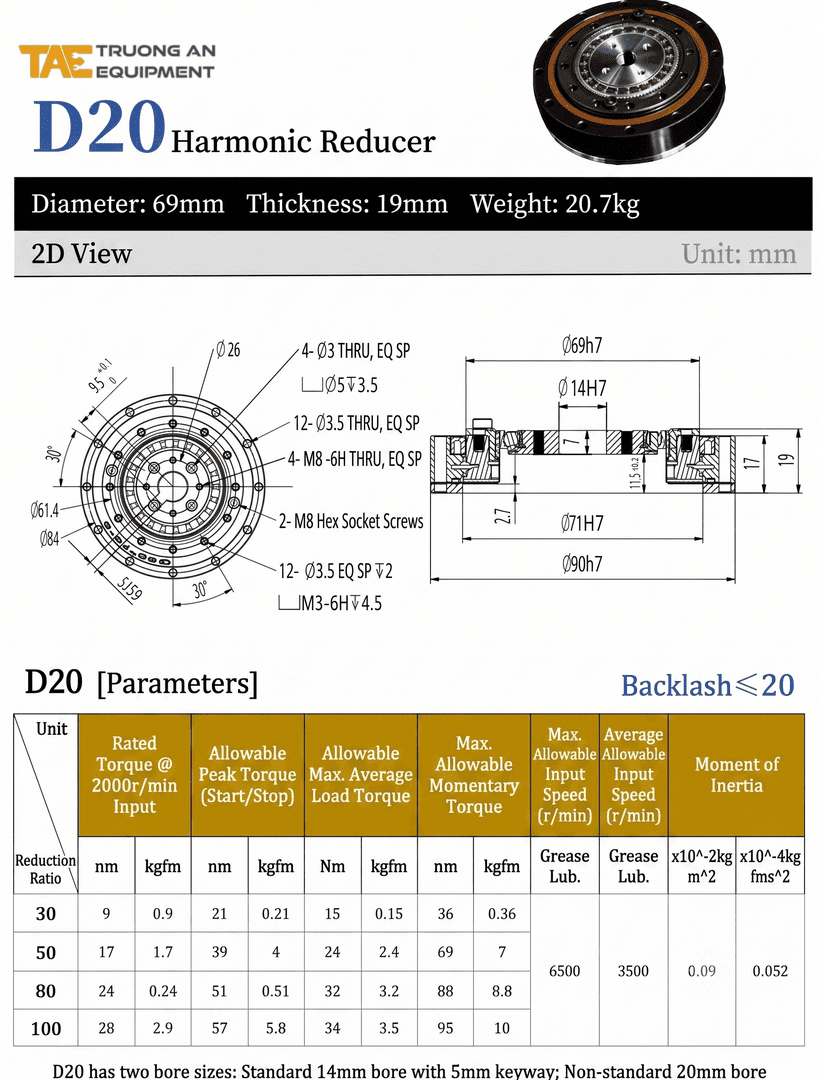

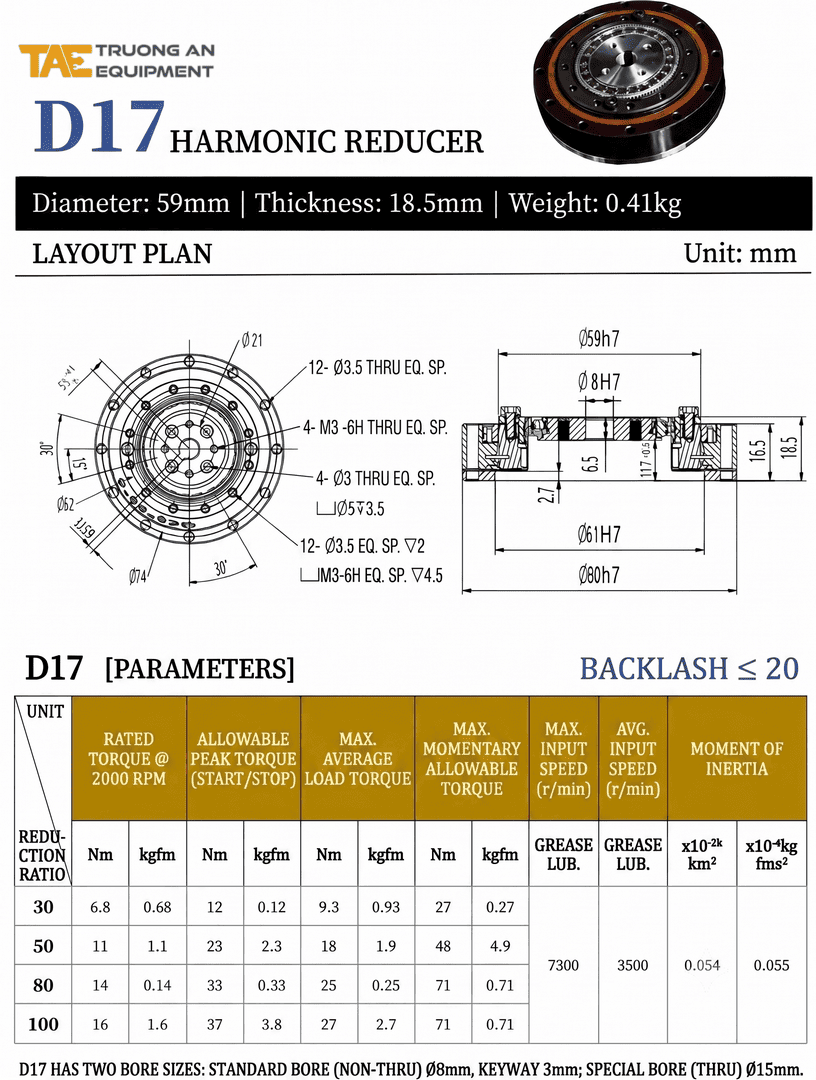

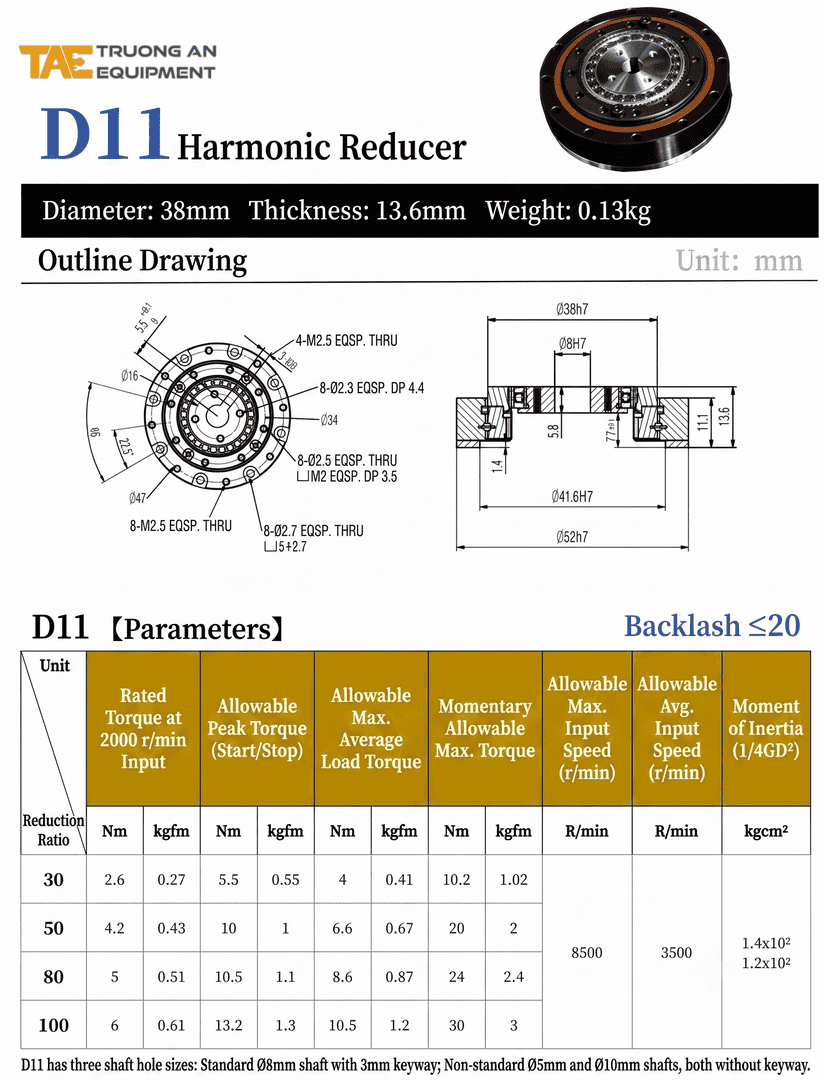

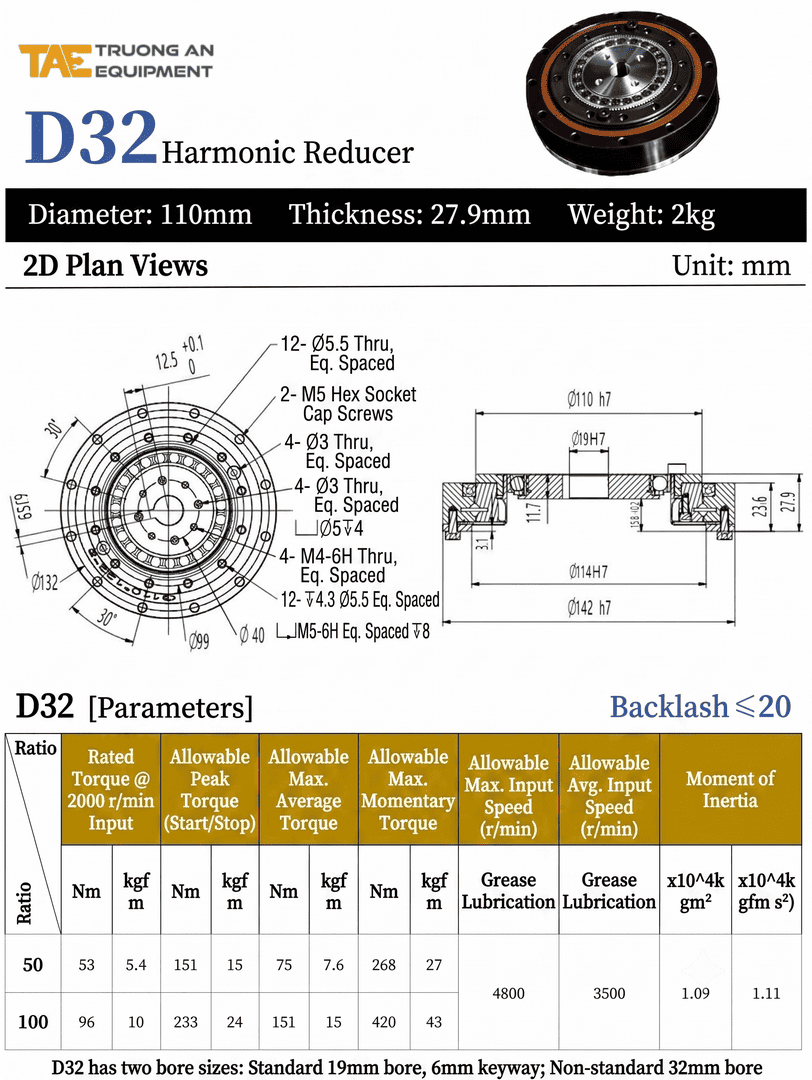

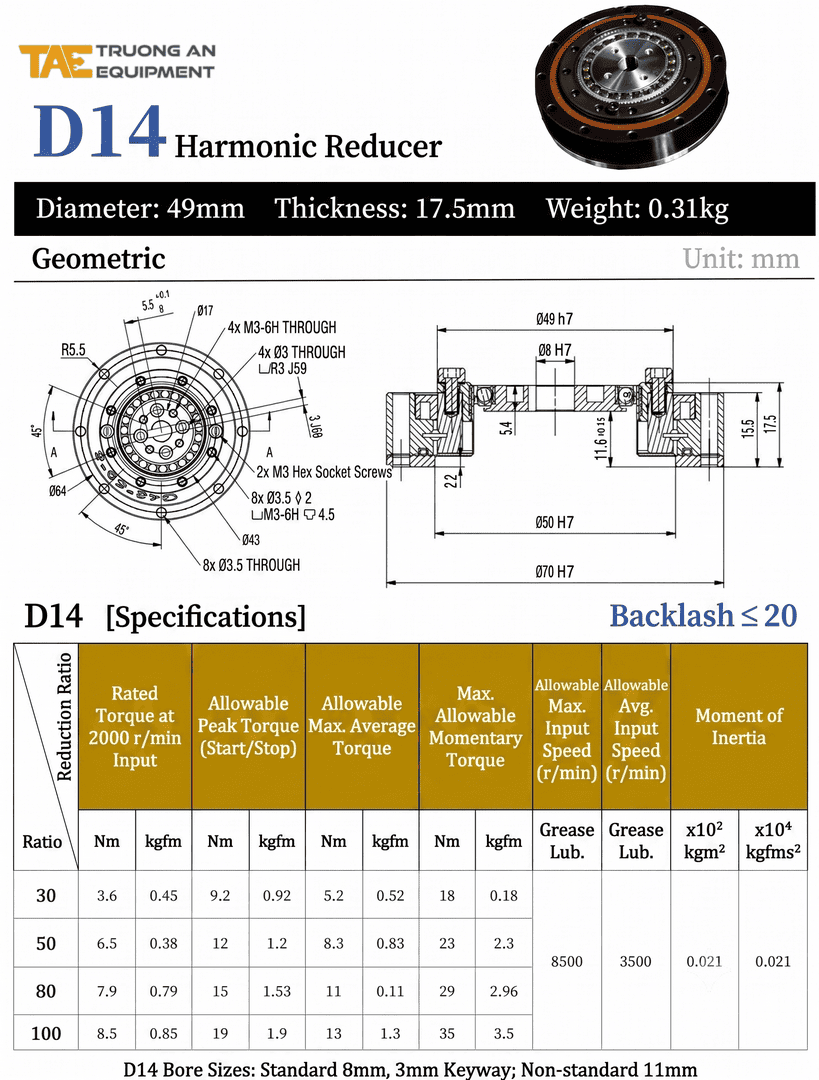

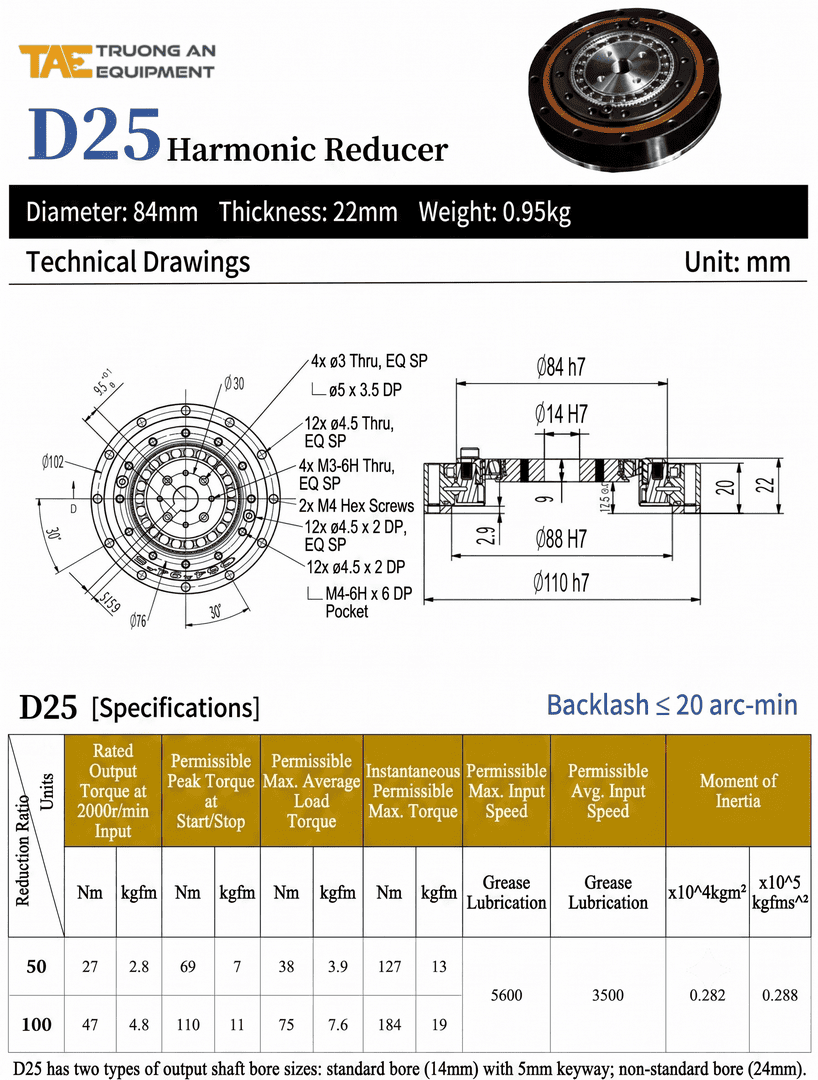

Thông số kỹ thuật & Kích thước (D05 - D32)

Lưu ý lắp đặt thiết yếu cho dòng siêu mỏng

• Kiểm soát dung sai bề mặt: Kết cấu siêu mỏng rất nhạy cảm với sai số gá lắp, bệ đỡ phải phẳng tuyệt đối để tránh biến dạng khung vỏ hộp số.
• Tuyệt đối không dùng búa gõ: Mọi tác động va đập cơ học mạnh đều có thể làm nứt vỡ các chi tiết vi mô mỏng manh bên trong thiết bị.
• Siết ốc đối xứng: Dùng 1/2 lực siết định mức để gá tạm, sau đó siết chặt dần theo trình tự chéo đối xứng để lực phân bổ đều đặn.
• Bảo đảm đồng tâm: Trục động cơ và bộ tạo sóng phải đồng tâm hoàn toàn để tránh mòn lệch sườn răng.

Câu hỏi thường gặp

1. Dòng D khác gì so với dòng Z (cũng là dòng dẹt)?

Cả hai dòng đều hướng tới không gian lắp đặt dẹt, nhưng dòng Z sử dụng bánh răng mềm cấu trúc hình cốc siêu mỏng, trong khi dòng D sở hữu kết cấu vành bích rỗng siêu mỏng đạt đến giới hạn phẳng cực hạn.

2. Dòng D có hỗ trợ đi dây xuyên tâm không?

Có. Nhờ kết cấu vành bích rỗng siêu mỏng, dòng D cho phép tối ưu không gian ở tâm tùy theo mã size lựa chọn để phục vụ cho các cơ cấu máy đặc thù.

3. Thông số cần thiết để chọn đúng mã?

Vui lòng xác nhận: (1) Mã size (05 đến 32), (2) Tỷ số truyền, và (3) Giới hạn không gian dày tối đa của bệ máy để chọn sản phẩm phù hợp.
