CNC Shield V3 Điều Khiển Máy CNC Mini

Tình trạng: Còn 68 sản phẩm | SKU: 893261100034
Thương hiệu: Đang cập nhật

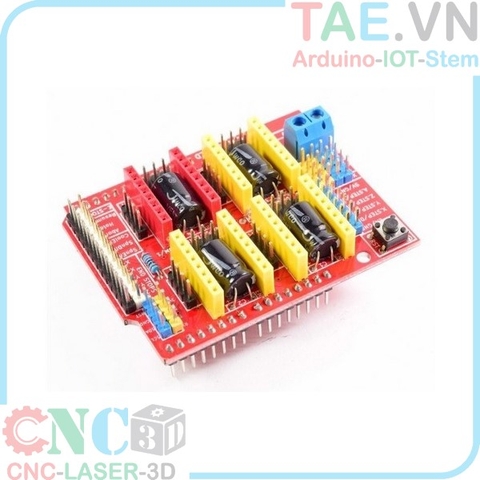

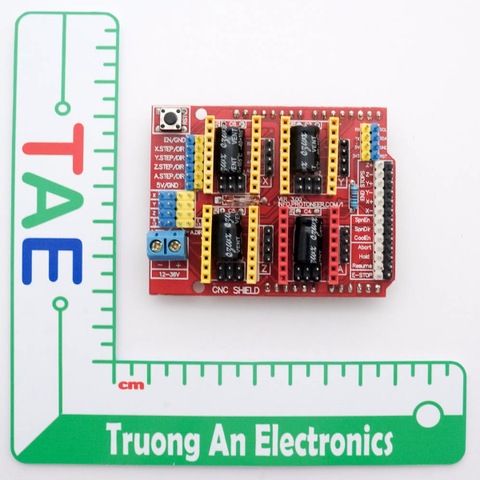

CNC shield V3 là board mở rộng của Arduino UNO R3 dùng để điều khiển các máy CNC mini. Board có 4 khay dùng để cắm các mô đun điều khiển động cơ bước...

CNC shield V3 là board mở rộng của Arduino UNO R3 dùng để điều khiển các máy CNC mini. Board có 4 khay dùng để cắm các mô đun điều khiển động cơ bước A4988, khi đó board có thể điều khiển3 trục X, Y, Z và thêm một trục thứ 4 tùy chọn trên các máy CNC mini.

Đặc điểm nổi bật:

- Tương thích GRBL (mã nguồn mở chạy trên Arduino UNO R3 để điều khiển CNC mini)

- Hỗ trợ lên tới 4 trục (trục X, Y, Z và một trục thứ tư tùy chọn)

- Hỗ trợ tới 2 Endstop (cảm biến đầu cuối) cho mỗi trục

- Tính năng điều khiển spindle

- Tính năng điều khiển dung dịch làm mát khi máy hoạt động

- Sử dụng các mô đun điều khiển động cơ bước, giúp tiết kiệm chi phí khi thay thế, nâng cấp

- Thiết lập độ phân giải bước động cơ bằng jump đơn giản

- Thiết kế nhỏ gọn, các đầu nối tiêu chuẩn thông dụng

- Điện áp nguồn cấp đa dạng từ 12V tới 36V

Hướng dẫn sử dụng

First Run

To make sure all parts function as they should, we need to go through a pre-flight checklist.

Pre-flight Checklist

  1. Do a visual check of all soldered points on the new board.
  2. Plug the shield into an Arduino board with a pre-installed copy of the GRBL Firmware.
  3. Open up a serial connection to the Arduino board and check if GRBL is running.(I use Putty to connect to GRBL)
  4. Pololu stepper drivers need adjustment and it’s good to have a read through their online manuals at
  5. Testing each stepper controller socket individually is critical.
    1. Make sure the external high voltage power is not power-up or connected
    2. Connect a stepper motor to the stepper controller socket you want to test. This is very important because the Pololu Stepper drivers are designed to ramp up the current till it reaches the needed current to run. Without a stepper motor connected there will be nothing to consume the current and you can end up damaging the stepper driver if it over-heats in the process.
    3. Next, install the stepper motor driver ensuring that the enable pin on the driver aligns with the enable pin on the shield.
    4. Connect the external power to the shield, making sure you connect the power up the right way. If not connected the right way you can cause damage to the shield, stepper motor drivers and Arduino board.
    5. Send a g-Code to the Axis you are testing. The stepper motor should move if everything is working. (GCode Example : “G1 X5? or “G1 X0? or “G1 Y5?)
    6. Repeat the above process with each axis using the same stepper driver.(Testing with one driver reduces the risk of damaging multiple stepper drivers at the same time.)
  6. After all the above have been checked connect all the drivers and power up the system.

Tips and info

  • When the stepper drivers are enabled they will make funny vibrating noises. This is normal. For more details have a look at this wiki page(Chopper Drivers).
  • The stepper drivers will get warm and need cooling if they are going to be used for long periods. Small heat sinks and extractor fans are advised.
  • Having extra stepper drivers is always handy.
  • Some of the stepper drivers have thermal protection and will cut out if the temperature gets to high. This is a good sign that they need cooling or that they are over powered.

Jumper Settings

Jumpers are used to configure the 4th Axis, Micro stepping and endstop configuration.
The next few sections explains how its done.

4th Axis Configuration

Using two jumpers the 4th axis can be configured to clone the X or Y or Z axis. It can also run as an individual axis by using Digital Pin 12 for Stepping signal and Digital Pin 13 as direction signal. (GRBL only supports 3 axis’s at the moment)

Clone X-Axis to the 4th stepper driver(Marked as A)Arduino-CNC-Shield-V3-4th Clone X-Axis

Clone Y-Axis to the 4th stepper driver(Marked as A)Arduino-CNC-Shield-V3-4th Clone Y-Axis

Clone Z-Axis to the 4th stepper driver(Marked as A)Arduino-CNC-Shield-V3-4th Clone Z-Axis

Use D12 and D13 to drive the 4th stepper driver(Marked as A)Arduino-CNC-Shield-V3-4th D12-D13

End Stop Configuration

By default GRBL is configured to trigger an alert if an end-stop goes low(Gets grounded). On the forums this has been much debated and some people requested to have active High end-stops. The jumpers in the picture provides the option to do both. (To run with default setting on GRBL the jumper need to be connected like the left shield in the image below)(This Jumper was only introduced in Version 3.02)
End-stop Configuration Active LOWorHIGH

End-stop switches are standard “always open” switches. An End-stop gets activated when the end-stop pin connects to ground(When setup with default GRBL settings).

Configuring Micro Stepping for Each Axis

Each axis has 3 jumpers that can be set to configure the micro stepping for the axis.


In the tables below High indicates that a Jumper is insert and Low indicates that no jumper is inserted.

Pololu A4988 Stepper Driver configuration:

MS0 MS1 MS2 Microstep Resolution
Low Low Low Full step
High Low Low Half step
Low High Low Quarter step
High High Low Eighth step
High High High
