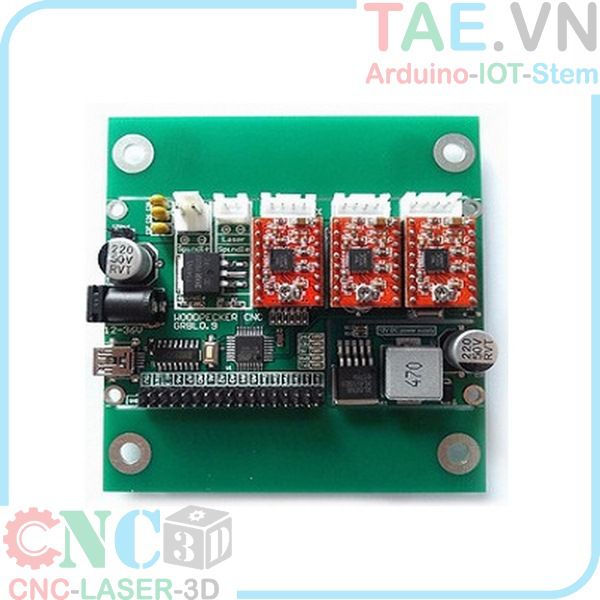

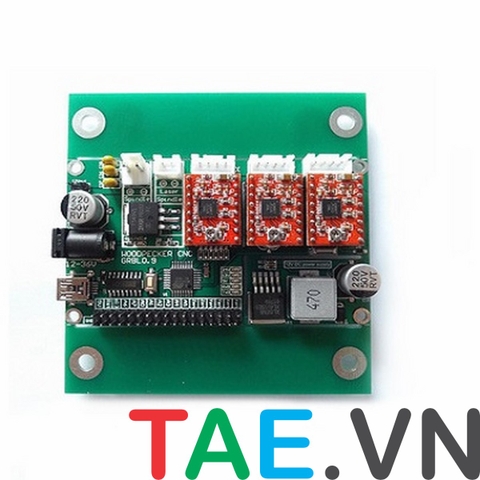

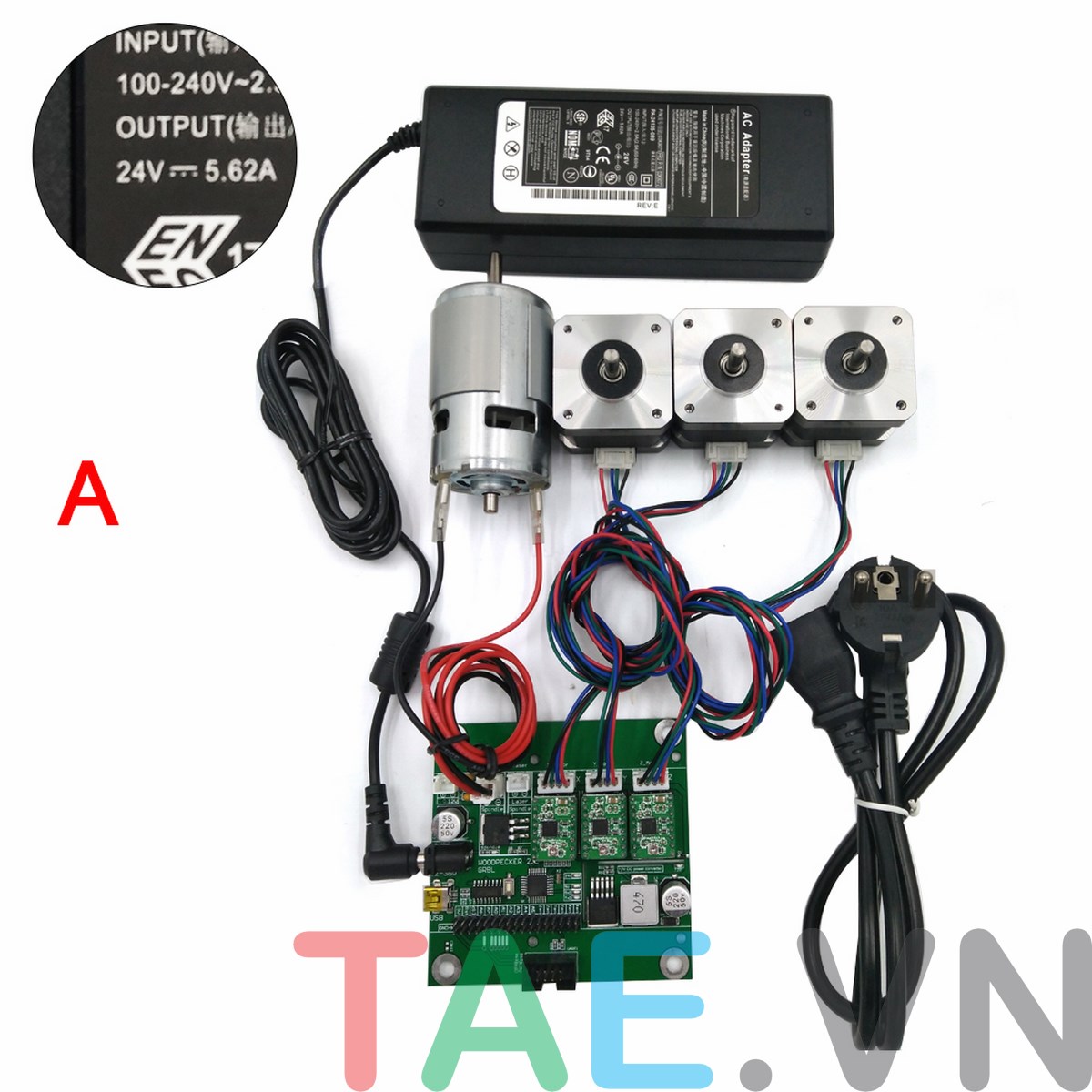

Mạch Điều Khiển CNC 3 Trục GRBL

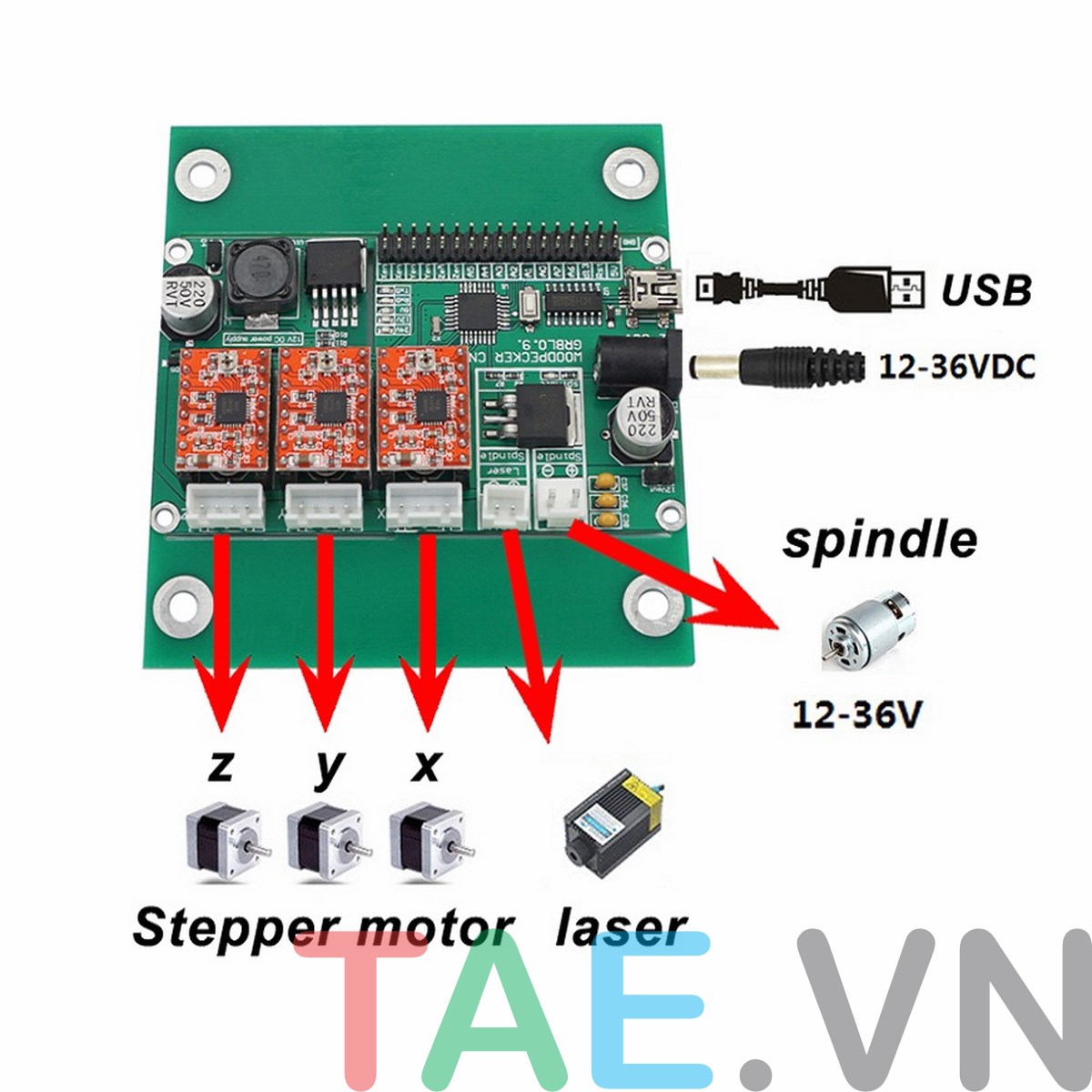

Mạch Điều Khiển CNC 3 Trục GRBL được sử dụng phổ biến trong máy CNC mini và máy khắc laser. Với kích thước nhỏ gọn và cực kỳ dễ sử dụng, đồng thời bộ thư viện GRBL là mã nguồn mở toàn toàn miễn phí nên rất dễ dàng để làm các máy CNC 3 trục DIY – máy khắc laser DIY. Điều khiển được các loại động cơ Step 42, 57. Trên Board đã có sẵn vị trí để cắm jack cung cấp nguồn điện và cổng tín hiệu USB.

- Điện áp: 7 - 36VDC

- Chip điều khiển: ATmega328P ( Arduino Nano)

- Tín hiệu đầu ra

   + Spindle: Kết nối với động cơ Spindle, Điện áp phù hợp với điện áp cấp vào – dòng điện 5A, trường hợp nếu công suất trục chính quá lớn thì cần phải kết nối với một module MOSFET gắn ngoài như một công tắt. G-code M3 là mở và M5 là đóng, phiên bản firmware 0.9 có thể được điều chỉnh bởi PWM để nhận tốc độ trục chính

   + Trục X: Modul điều khiển Động cơ trục X A4988 – 1.5A. Bạn cũng có thể thay thể diver khác tương thích

   + Trục Y: Modul điều khiển Động cơ trục y A4988 – 1.5A. Bạn cũng có thể thay thể diver khác tương thích

   + Trục Z: Modul điều khiển Động cơ trục z A4988 – 1.5A. Bạn cũng có thể thay thể diver khác tương thích

- Tín hiệu đầu vào

   + Giá trị giới hạn X-

   + Giá trị giới hạn y-

   + Giá trị giới hạn z-

   + Nút reset: Được sử dụng cho trường hợp ngừng khẩn cấp

- Mặc định firware GRBL cho CNC 3 trục và laser 2 trục, firmware BenBox chỉ hỗ trợ cho máy khắc laser

- Bộ thư viện GRBL là hoàn toàn là mã nguồn mở, có hiệu năng cao được sử dụng phổ biến trong các máy CNC mini

- Phần mềm hỗ trợ: GRBL Controller
