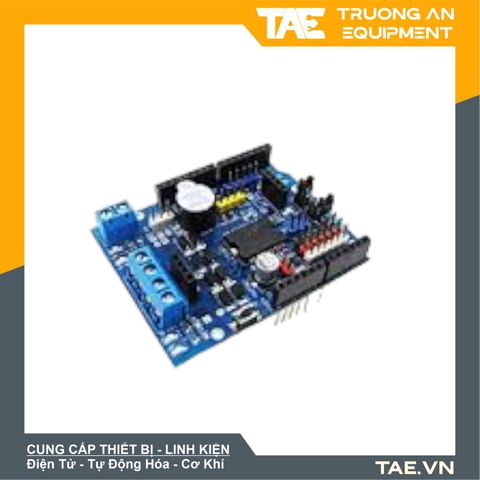

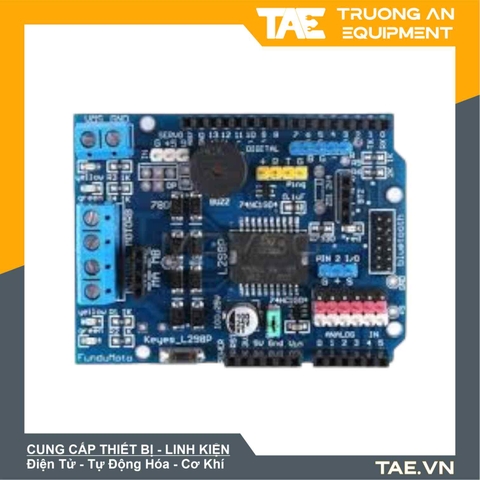

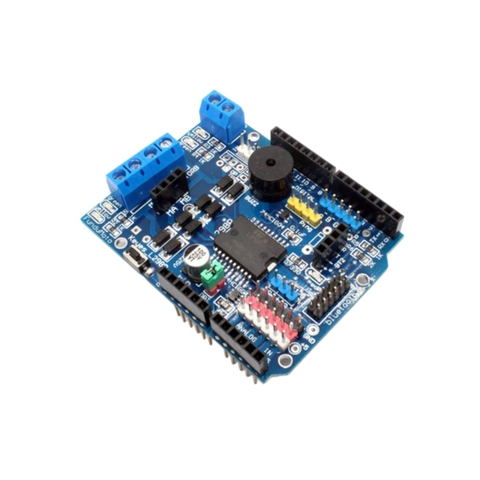

Module Motor Shield L298P

Tình trạng: Còn 9 sản phẩm | SKU: 893261101541
Thương hiệu: Đang cập nhật
140.000₫ 169.000₫
Module Motor Shield L298P là sản phẩm mạch điều khiển động cơ sử dụng IC l298P thông dụng. Mạch được thiết kế phù hợp với arduino Uno nên có thể cắm trực tiếp lên...

Module Motor Shield L298P là sản phẩm mạch điều khiển động cơ sử dụng IC l298P thông dụng. Mạch được thiết kế phù hợp với arduino Uno nên có thể cắm trực tiếp lên mạch mà không cần dây cắm bên ngoài rất tiện lợi và thẩm mĩ khi sử dụng. Sản phẩm có thể điều khiển được 2 động cơ với dòng tải ra lên đến 2A, phù hợp cho các ứng dụng điều khiển và chế tạo robot.

Module Motor Shield L298P

Module Motor Shield L298P

Module Motor Shield L298P

Module Motor Shield L298P

Thông số kỹ thuật Module Motor Shield L298P



- Sử dụng IC L298P - 2 cầu H

- Điện áp Vin (Arduino): DC 6.5V ~ 12VDC

- Điện áp VMS: 4.8 ~ 35VDC

- Dòng tĩnh Iss: <36mA

- Dòng tải tối đã mỗi cầu H: 2A

- Công suất tối đa: 25W

- Điện áp của tính hiệu điều khiển: 5V ~ 7V

- Dòng của tín hiệu điều khiển: 0 ~ 36mA

- Nhiệt độ: -25 độ ~ 130 độ C

- Kích thước: 68 x 53mm

- Được thiết kế phù hợp sử dụng với Arduino Uno

- Kênh điều khiển:

+ Kênh A:

  • Enable - D10 ( Cấp xung PWM điều tốc motor)
  • Direction - D12 (Mức 0 quay chiều thuận, Mức 1 quay chiều nghịch)

+ Kênh B:

  • Enable - D11 ( Cấp xung PWM điều tốc motor)
  • Direction - D13 (Mức 0 quay chiều thuận, Mức 1 quay chiều nghịch)

- Mạch có chức năng điều khiển động cơ DC hoặc động cơ bước



Sơ đồ nối dây



Module Motor Shield L298P
