Bộ Điều Khiển Máy CNC XC709D

Tình trạng: Còn 2 sản phẩm
13.900.000₫


Bộ Điều Khiển Máy CNC XC709D là sản phẩm của hãng XCMCU được sử dụng rất nhiều trong các máy phay, máy tiện công nghiệp. Bộ điều khiển XC709 sử dụng bộ vi xử lý hiệu suất cao 32 bit, công nghệ điều khiển đa tác vụ thời gian thực và công nghệ nội suy phần cứng, được liên kết đầy đủ, độ chính xác nội suy 0,001mm, tốc độ 12m / phút. Bộ điều khiển XC709 là sự lựa chọn của máy khoan CNC, máy phay CNC, máy tiện CNC, máy công cụ đặc biệt, máy trong ngành tự động hóa, robot hàn tự động…

dieu khien cnc XC709

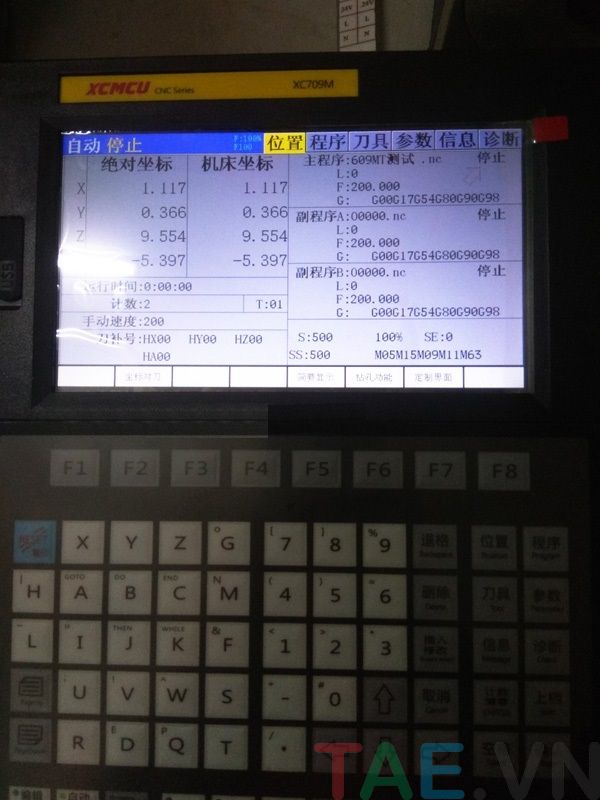

dieu khien cnc XC709_1

dieu khien cnc XC709_2

Thông số kỹ thuật Bộ Điều Khiển Máy CNC XC709D



- Dựa trên bộ vi xử lý 32 bit, có thể điều khiển tối đa 6 trục (tùy phiên bản)

- Độ chính xác nội suy 0,001mm, tốc độ 30 m / phút.

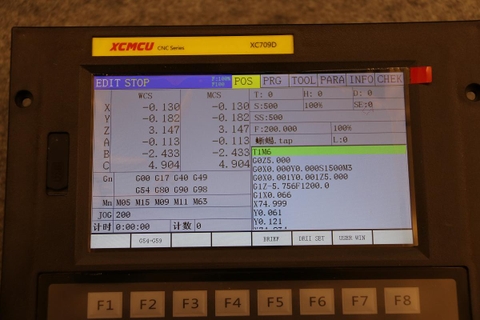

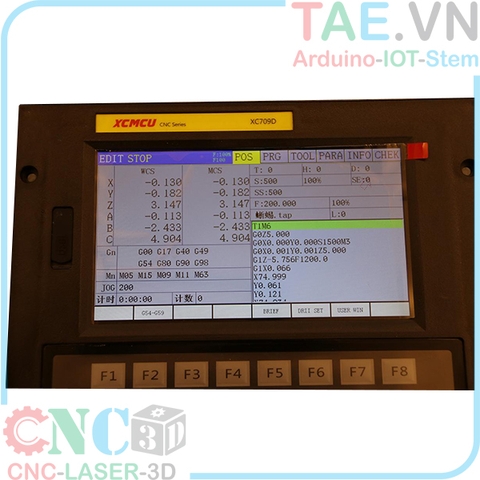

- LCD màn hình rộng 7 inch màu, độ phân giải 800X480, kiểu giao diện Windows. Được trang bị 5 phím chức năng mềm, thao tác rất đơn giản và dễ học. Cung cấp giao diện hiển thị phong phú như phân loại tham số, nhật ký báo động, chẩn đoán hệ thống, v.v., thuận tiện cho việc gỡ lỗi và bảo trì.

- Lệnh G tiêu chuẩn, tương thích với hướng dẫn hệ thống FANUC.

- 40 loại lệnh G, hỗ trợ chu trình khoan, chu trình khai thác.

- Phần chỉnh sửa toàn màn hình chương trình, tích hợp không gian chương trình lớn 128M, có thể lưu trữ chương trình N phần.

- Với giao diện USB, hỗ trợ đọc và ghi tệp U đĩa, sao lưu dữ liệu.

- Đầu vào 24 (có thể mở rộng đến 96) điểm, đầu ra 24 (có thể mở rộng lên 96) điểm (tùy chỉnh), linh hoạt và thuận tiện.

 - giao diện tiếng Anh / Trung Quốc, thông tin trợ giúp hoàn chỉnh, vận hành thuận tiện hơn.

- Hệ thống thông qua điều khiển tăng tốc và giảm tốc nội suy trước.

- Hỗ trợ cơ quan vận hành đa cấp, quản lý thiết bị thuận tiện và chức năng khóa hệ thống hạn chế thời gian.

- Hỗ trợ tập tin mã G phần mềm của bên thứ ba

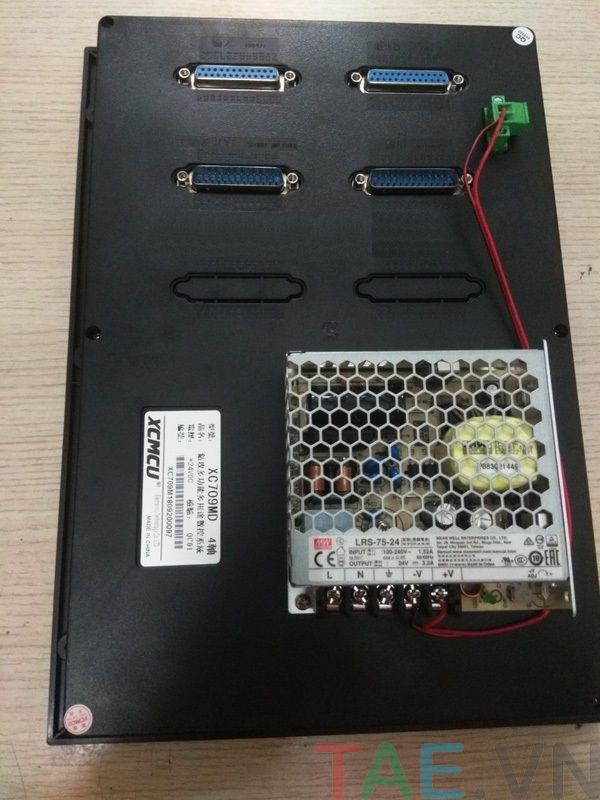

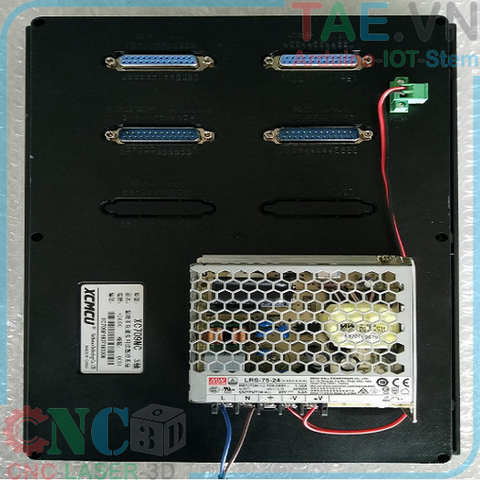

- Bộ sản phẩm được đi kèm với nguồn 24V Meanwell giúp hoạt động ổn định.



Hướng dẫn sử dụng – Kích thước Bộ Điều Khiển Máy CNC XC709D



Tài liệu – Video tham khảo:

Basic functions:
- Number of Controlled Axes: 4-Axis
- Number of Linkage Axes: Full Linkage
- Tool Magazine: Support; Need to edit the code of tool magazine
- Spindle: 2-way analog spindle, in which spindle 1 can be digital spindle (occupying a digital spindle)
- Spindle Monitoring: Yes
- Minimum Instruction Unit: 0.001 mm
- Maximum Instruction Value: ±99999999 x mini- Fast Feed Speed: 30,000mm/min
- Rate of Feed: F0, 25%, 50%, 75%, 100%
- Pulse Modes:
  Mode 1: Direction + Pulse;
  Mode 2: Orthogonal Pulse (Recommended, featuring anti-jamming if your driver supports)
- Maximum Frequency: Settable in 100Khz, 200Khz, 500KHz. (500KHz can only be achieved in orthogonal output modes of all axes)
- Feed Rate Multiplier: 0-150%
- Electronic Gear Ratio: 1-65535:1-65535
- Automatic Acceleration & Deceleration: Yes
- Advanced Algorithm for Small Lines at High Speed: Yes
- Compatible with Handwheel: Yes
- Location: G00 (Linear Interpolation Location)
- Interpolation: Linear (G01), Circular (G02/G03/G12), Spiral-line Interpolation
- Returning to Reference Point: Automatically (G28)
- LCD: 7-inch TFT LCD screen with resolution of 800 x 480
- MDI Softkey: 8
- Step Feed Amount: x1, x10, x100
- Communications Interface: U disk interface
- External Handwheel Interface: Yes
- I/O Interface: 24/24 (Extensible to 96/96)
- Pause (seconds): Yes
- Accurate Stop Status: Yes
- Accurate Stop: Yes
- Storage Travel Checking: Yes
- MDI Running: Yes. It supports multi-segment operation
- Reset: Yes
- Jump Switch: Yes
- Single Block Operation: Yes
- Program Protection Switch: Yes
- Self-diagnostic Function: Yes
- Emergency Stop: Yes
- Power Supply: Single-phase AC220V+10%-15%, 50Hz±1Hz
- Coordinate Systems: Machine Coordinate System (G53), Workpiece Coordinate System (G92, G54-G59), Local Coordinate System (G52), Plane Designation of Coordinate System
- Automatic Coordinate System Setting: Yes
- Decimal Point Input: Yes

Auxiliary Function:
- Auxiliary functions: M2 digits, M code customization, manual/MDI/automatic control of spindle forward, reverse and stop; control of coolant to start and stop; control of lubrication to start and stop, etc.

Spindle Functions:
- Spindle Function: Dual Spindles
- Digital Spindle: Spindle 1 supports digital spindle, occupying a digital axis (Z axis does not support), featuring stable speed
- Tapping: Support
- Spindle Analog Output: Yes. Dual-spindle output

Tool Functions:
- Tool function: Support automatic tool change, support split-centered tool, three-point centered tool alignment
- Tool Compensation Memory: - 9999.999 to 9999.999, 99psc
- Tool Compensation: Tool Length Compensation & Cutter Radius Compensation

Editing Operation:
- Editorial Functions: Parameters, Diagnostic Bit Input, Program Editing, MDI Multi-segment Execution
- Storage Capacity: 1G
- Number of Stored Programs: 500pcs
- Display of Program Names: Chinese, English, Numbers, and Combinations
- Looking for Program Lines: Yes
- Skip Optional Program Segment: Yes
- Program Switch: Yes

Display:
- Displayed Language: Chinese, English
- Processing Time & Number of Parts: Display
- Spindle Speed, M/S Instruction: Yes
